Какие исходные данные нужны для подбора вентиляционной установки?

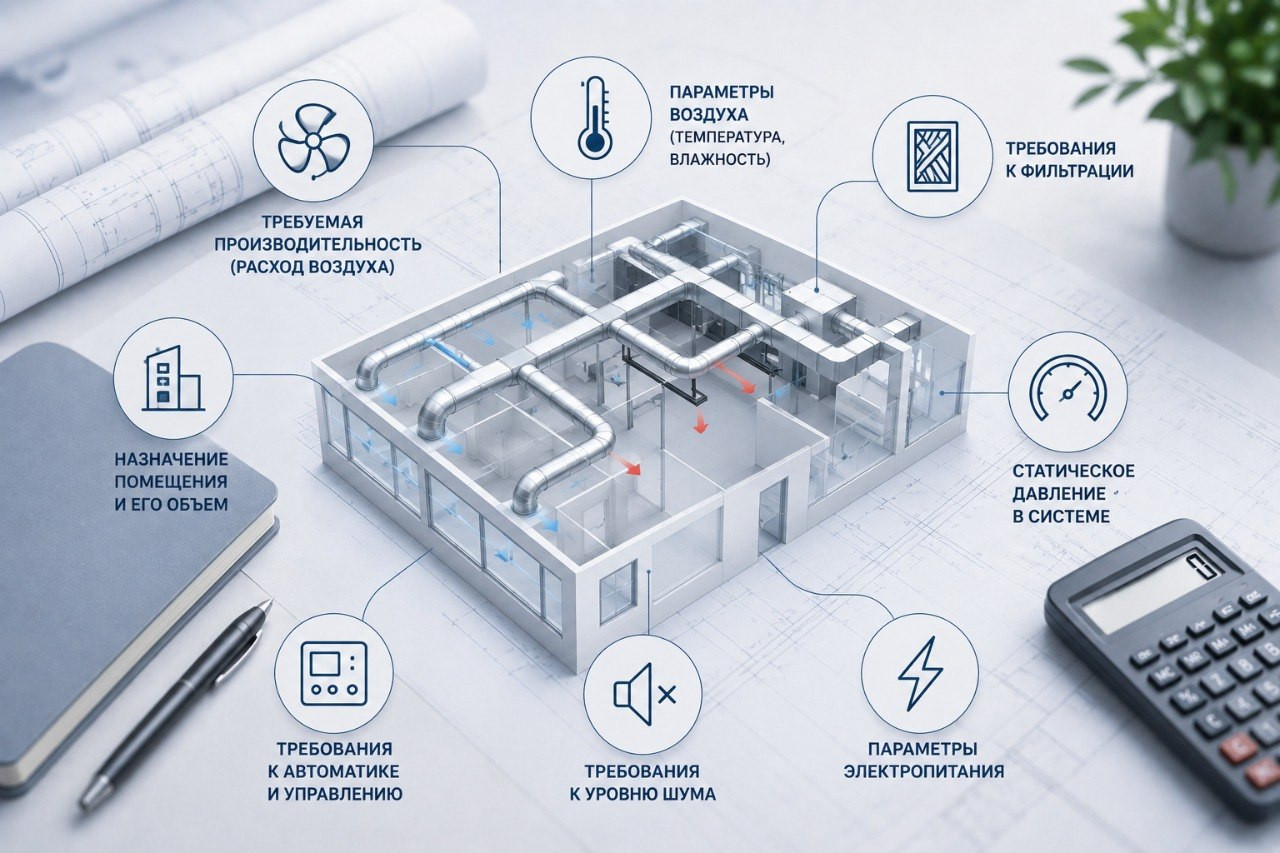

Исходные данные для подбора вентиляции — это совокупность информации об объекте, которая позволяет инженеру рассчитать требуемые параметры системы вентиляции. Без этих данных любой подбор — это гадание, которое с высокой вероятностью приведёт к ошибке.

Исходные данные включают:

• Физические параметры помещения — площадь, высота, объём, конфигурация.
• Режимные параметры — время работы, количество людей, интенсивность использования.
• Технологические параметры — наличие оборудования, тепловыделения, загрязнения.
• Климатические и санитарные требования — температура, влажность, фильтрация, шум.
• Инженерные ограничения — тип теплоснабжения, мощность электричества, место для монтажа.

Каждый из этих параметров влияет на выбор конкретной модели установки: её производительность, мощность нагрева, класс фильтрации и аэродинамические характеристики.

Рассмотрим полный список исходных данных, которые нужно собрать перед началом подбора. Чем точнее данные — тем точнее будет расчёт.

1. Назначение объекта

Офис, ресторан, склад, производственный цех, медицинский центр, школа — у каждого объекта свои требования к воздухообмену, температуре и фильтрации.

2. Площадь и высота потолка

Определяют объём помещения, который напрямую влияет на требуемую производительность установки (м³/ч).

3. Объём помещения

Рассчитывается как площадь × высота. Это основа для расчёта воздухообмена по кратности.

4. Режим работы

Количество смен, часов работы в сутки, дней в неделю. Определяет необходимость автоматики по расписанию и расчёт энергопотребления.

5. Количество постоянных и временных людей

Влияет на санитарную норму притока (не менее 30 м³/ч на человека). Для офисов и общественных зданий — критичный параметр.

6. Тип производства / наличие оборудования

Оборудование выделяет тепло, пыль, газы, пары. Это определяет необходимость дополнительной вытяжки, фильтрации и повышенного воздухообмена.

7. Тепловыделения от оборудования и людей

Суммарные теплопритоки (кВт) влияют на расчёт воздухообмена по теплу и на необходимость охлаждения летом.

8. Наличие пыли, запахов, влаги, агрессивных сред

Определяет класс фильтрации (G4, F7, F9, угольные) и необходимость взрывозащиты или антикоррозионных материалов.

9. Требования к температуре зимой и летом

Влияет на мощность калорифера (нагрев) и необходимость охлаждения. Зимой — подогрев приточного воздуха, летом — возможно, охлаждение.

10. Требования к фильтрации

Для офисов достаточно G4+F7. Для производства — F9, угольные, электростатические фильтры. Для медицины — HEPA.

11. Требования к уровню шума

Для офисов и жилых помещений — не более 35–40 дБ. Для производства — допускается выше, но с учётом нормативов.

12. Наличие теплового пункта

Если есть центральное отопление или котельная — можно использовать водяные калориферы (экономичнее). Если нет — только электрические.

13. Мощность электричества и доступное напряжение

Электрические установки требуют подключения к сети (220В или 380В) с учётом пусковых токов.

14. Возможность зонирования

Если помещение разделено на зоны с разными требованиями — может потребоваться несколько установок вместо одной.

15. Требования к автоматике и удалённому управлению

Необходимость интеграции с BMS, диспетчеризации, управления по CO₂ и расписанию.

От собранных исходных данных напрямую зависит, какую установку выбрать. Рассмотрим основные зависимости.

Компактные приточные установки (например, AVI E 1,5/220/150)

• Подходят для: небольших помещений (до 50 м²), квартир, офисов, малых магазинов.
• Исходные данные: расход до 150–300 м³/ч, минимальные требования к фильтрации, электрический нагрев.

Приточные установки среднего диапазона (например, AVI E 6/220/1200 или AVI W 23/220/1200)

• Подходят для: офисов 150–300 м², ресторанов, магазинов, небольших производств.
• Исходные данные: расход 700–1200 м³/ч, наличие требований к температуре, возможно водяное или электрическое теплоснабжение.

Приточно-вытяжные установки с рекуперацией (например, AVI PV W 40/380/6000 или AVI PV W 57/380/8000)

• Подходят для: крупных офисов, торговых центров, производств, объектов с высокими требованиями к энергоэффективности.
• Исходные данные: расход от 3000 м³/ч, наличие вытяжки, желание экономить тепло зимой (рекуперация), водяной нагрев.

Какой вывод: тип установки определяется расходом воздуха, наличием вытяжки, типом теплоснабжения и требованиями к энергоэффективности.

Мощность калорифера — один из ключевых параметров при выборе установки. Она зависит от нескольких исходных данных:

• Расход воздуха (м³/ч). Чем больше воздуха нужно подать — тем больше мощность нагрева.
• Разница температур (ΔT). Разница между температурой наружного воздуха зимой и требуемой температурой приточного воздуха. Чем холоднее климат — тем мощнее нагрев.
• Тип теплоносителя. Водяной калорифер экономичнее при больших мощностях, электрический — проще в монтаже, но дороже в эксплуатации.

Пример влияния:

• Для расхода 1200 м³/ч и ΔT = 40°C (например, -20°C на улице, +20°C в помещении) требуется мощность нагрева ≈ 16–18 кВт.
• В этом случае подойдут AVI E 18/380/2500 (электрическая) или AVI W 23/220/1200 (водяная) — в зависимости от наличия теплового пункта.

Важно: всегда закладывайте запас по мощности нагрева 15–20% на самые холодные дни.

Фильтрация и выбор вентилятора также зависят от исходных данных:

Фильтрация:

• Для офисов и общественных зданий — достаточно G4 (грубая очистка) + F7 (тонкая очистка).
• Для производств с пылью — G4 + F7 + F9 (высокоэффективная очистка).
• Для зон с химическими запахами — угольные фильтры.
• Для медицины и фармацевтики — HEPA-фильтры.

Каждый дополнительный фильтр увеличивает сопротивление системы (потери давления). А значит, вентилятор должен создавать большее давление.

Вентилятор:

• Чем длиннее воздуховоды и чем больше фильтров — тем выше должно быть давление вентилятора.
• Для систем с сопротивлением до 300 Па подходят установки с обычными вентиляторами.
• Для систем с сопротивлением 500–1000 Па (длинные воздуховоды, фильтры F7+F9, шумоглушители) — нужны вентиляторы с высоким давлением.

Пример: для офиса с короткими воздуховодами и фильтром G4+F7 сопротивление составит ~200–300 Па. Для производственного цеха с длинными воздуховодами и фильтрацией F9 — уже 600–800 Па.

Перед тем как обращаться к проектировщику или в компанию по подбору оборудования, подготовьте ответы на эти вопросы:

Чем подробнее вы заполните этот чек-лист — тем точнее будет подбор установки.

Рассмотрим реальный пример подбора вентиляционной установки на основе исходных данных.

Исходные данные:

• Объект: ресторан на 60 посадочных мест.
• Площадь: 300 м², высота 4 м, объём 1200 м³.
• Режим работы: 12 часов в сутки, 6 дней в неделю.
• Люди: 10 постоянных сотрудников + до 60 посетителей.
• Оборудование: кухонное тепловое оборудование — плиты, печи, фритюрницы.
• Тепловыделения: от кухонного оборудования ≈ 25 кВт.
• Загрязнения: запахи, жировые аэрозоли, пар.
• Температура зимой: требуется +22°C, наружная расчётная -25°C (ΔT = 47°C).
• Фильтрация: G4+F7 для торгового зала, жироуловитель + уголь для кухни.
• Тепловой пункт: есть — можно использовать водяной нагрев.
• Шум: не более 40 дБ в торговом зале.

Расчёт:

• По кратности: для ресторана рекомендуемая кратность 3–5 об/ч. Принимаем 4 об/ч: L = 1200 × 4 = 4800 м³/ч.
• По людям: 70 чел × 30 м³/ч = 2100 м³/ч.
• По теплу (кухня): для удаления 25 кВт при ΔT = 5°C требуется L = 25 / (1,005 × 1,2 × 5) ≈ 4100 м³/ч.
• Выбираем наибольшее значение: 4800 м³/ч.

Подбор установки:

На основе расхода 4800 м³/ч, водяного нагрева и необходимости рекуперации подходит установка AVI PV W 40/380/6000 (производительность 6000 м³/ч — с запасом). Водяной нагрев, фильтры G4+F7, рекуператор для экономии тепла, автоматика по расписанию.

Для кухонной зоны дополнительно требуется вытяжная установка AVI 1200 с жироуловителем и угольным фильтром для удаления запахов.

Ниже приведены примеры моделей АВИМИ, которые подходят для разных типов объектов и исходных данных. Важно: окончательный подбор всегда делается по точному расчёту.

Рекомендации по выбору из таблицы:

• AVI E 1,5/220/150 — для самых малых объектов, где расход до 150 м³/ч.
• AVI E 6/220/1200 и AVI W 23/220/1200 — для типовых офисов и ресторанов с расходом 1200 м³/ч.
• AVI PV W 40/380/6000 и AVI PV W 60/380/8000 — для крупных объектов с рекуперацией и водяным нагревом.
• Выбор между электрической и водяной установкой определяется наличием теплового пункта.
• Выбор между приточной и приточно-вытяжной — наличием вытяжки и требованием к рекуперации.
