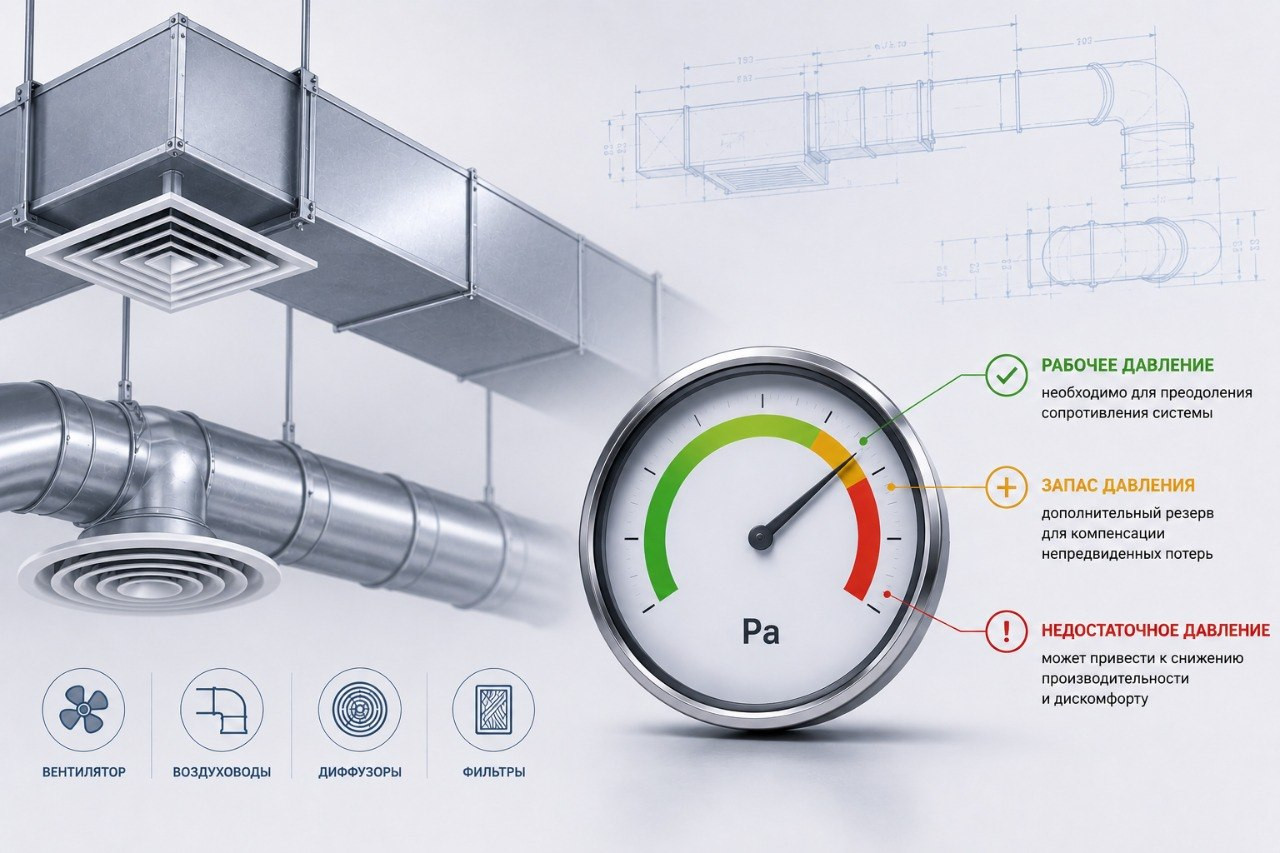

Какой запас давления должен быть у вентиляционной установки?

Запас давления вентилятора — это разница между номинальным давлением, которое может создать вентилятор при расчётном расходе воздуха, и расчётным сопротивлением системы вентиляции.

Простыми словами: вы рассчитали, что система имеет сопротивление 800 Па. Вы подобрали вентилятор, который при нужном расходе воздуха создаёт давление 960 Па. Запас давления составляет 160 Па, или 20%.

Важно понимать: запас давления — это не запас по расходу воздуха. Это именно запас по сопротивлению сети. Он позволяет вентилятору «продавливать» систему даже в том случае, если сопротивление выросло по сравнению с расчётным — например, из-за забившихся фильтров или дополнительных элементов, которых не было в проекте.

Запас давления — это не «хотелка» проектировщика, а объективная необходимость. Вот основные причины, по которым он требуется:

• Допущения в исходных данных. При проектировании не всегда есть точная информация по трассам воздуховодов, количеству отводов и длине участков. Расчёт всегда содержит некоторую погрешность.
• Изменения в проекте. В процессе монтажа или эксплуатации могут добавиться новые отводы, тройники, заслонки или фильтры — каждое изменение увеличивает сопротивление системы.
• Загрязнение фильтров. Сопротивление чистого фильтра G4 — 20–50 Па, F7 — 50–100 Па. При забивании оно может вырасти в 2–4 раза. Без запаса давления система перестанет выдавать расчётный расход уже через несколько месяцев эксплуатации.
• Изменение режима работы. При включении дополнительного оборудования, изменении режимов работы или сезонных колебаниях температуры сопротивление системы может меняться.
• Разница между проектом и монтажом. Воздуховоды могут быть проложены не совсем так, как на чертежах, — это тоже увеличивает сопротивление.
• Допуски на характеристики оборудования. Реальные характеристики вентилятора могут отличаться от паспортных на ±5–10%.
• Деградация оборудования. Со временем подшипники изнашиваются, крыльчатка покрывается пылью — производительность вентилятора падает.

Без запаса давления система может не выйти на расчётный расход воздуха, даже если все расчёты выполнены «по формуле». Именно поэтому запас — это не роскошь, а обязательный элемент проектирования.

Универсальной цифры «правильного запаса» не существует. Он зависит от сложности системы, точности исходных данных и условий эксплуатации. Но есть сложившиеся практические диапазоны:

• Простые системы (частные дома, небольшие офисы, склады без фильтрации): 10–15% от расчётного сопротивления. Здесь мало местных сопротивлений, фильтры меняются регулярно, а изменения в проекте маловероятны.
• Системы средней сложности (офисные здания, магазины, рестораны): 15–20%. Есть фильтры, несколько отводов, возможно зонирование.
• Сложные системы (многозонные, с большим количеством отводов, фильтров, шумоглушителей): 20–30%. Чем больше элементов в системе, тем выше погрешность расчёта и тем больше нужен запас.
• Системы с агрессивными или быстро загрязняющимися условиями (промышленные цеха с пылью, покрасочные камеры): 30–40% и выше. Фильтры забиваются быстро, а точный расчёт сопротивления забитого фильтра невозможен.

Важно: эти цифры — не строгие нормативы, а опыт проектировщиков. Конкретное значение запаса выбирается исходя из:

• точности исходных данных;
• количества местных сопротивлений;
• типа и класса фильтров;
• вероятности изменений в системе;
• требований к надёжности.

Рассмотрим, как правильно выбрать запас давления при подборе вентиляционной установки.

Шаг 1. Рассчитать сопротивление системы

Выполните аэродинамический расчёт: определите потери на трение по длине воздуховодов и на всех местных сопротивлениях (отводы, тройники, переходы, фильтры, решётки, шумоглушители). Получите расчётное сопротивление ΔP_расч.

Шаг 2. Определить необходимый запас

Исходя из сложности системы и условий эксплуатации, выберите процент запаса (обычно 15–30%).

Шаг 3. Рассчитать требуемое давление вентилятора

Pтреб = ΔPрасч × (1 + запас)

Например: ΔP_расч = 800 Па, запас = 20% → P_треб = 800 × 1,2 = 960 Па.

Шаг 4. Подобрать вентилятор или установку

По расходу воздуха L и требуемому давлению P_треб найдите вентилятор, рабочая точка которого лежит на аэродинамической характеристике. Убедитесь, что вентилятор работает в зоне максимального КПД (обычно 60–80% от максимального давления).

Шаг 5. Проверить рабочую точку

Убедитесь, что вентилятор не работает «на краю» характеристики — при падении давления на 10–20% он должен сохранять возможность увеличить производительность.

Шаг 6. Учесть фильтры

Особое внимание уделите фильтрам. Сопротивление чистого фильтра — одно, а забитого — в 2–4 раза выше. Закладывайте запас с учётом роста сопротивления фильтров к концу межсервисного интервала.

Ошибки при выборе запаса давления — одни из самых частых в проектировании. Вот наиболее типичные:

Золотое правило: запас давления должен быть осознанным выбором, а не случайной цифрой. Он должен учитывать сложность системы, тип фильтров и реальные условия эксплуатации.

Выбор правильного запаса давления напрямую влияет на три ключевых параметра работы системы: расход воздуха, уровень шума и энергопотребление.

Слишком малый запас давления:

• Система не выдаёт расчётный расход воздуха — в помещении духота, запахи, конденсат, перегрев;
• При забивании фильтров расход падает ещё сильнее;
• Любое изменение в системе (добавление отвода, замена фильтра на более плотный) приводит к критическому падению производительности;
• Вентилятор работает в «запредельной» зоне характеристики — быстро изнашивается.

Слишком большой запас давления:

• Повышенный уровень шума — вентилятор работает с большей скоростью;
• Перерасход электроэнергии — вентилятор потребляет больше мощности, чем нужно;
• Необходимость гасить избыточное давление заслонками — дополнительные затраты и потери;
• Риск перегрузки двигателя при работе в нерасчётной точке.

Оптимальный запас давления:

• Система стабильно выдаёт расчётный расход воздуха;
• При забивании фильтров расход снижается, но остаётся в допустимых пределах;
• Вентилятор работает в зоне максимального КПД — минимальный шум и энергопотребление;
• Система «прощает» небольшие изменения и неточности монтажа.

Рассмотрим практический пример выбора запаса давления для системы вентиляции.

Исходные данные:

• Система приточной вентиляции для офиса;
• Расчётный расход воздуха: L = 1200 м³/ч;
• Расчётное сопротивление системы: ΔP_расч = 600 Па (с учётом воздуховодов, отводов, фильтра F7 и решётки);
• Система средней сложности: есть фильтр, несколько отводов, шумоглушитель.

Выбор запаса:

Для системы средней сложности с фильтром F7 выбираем запас 20%. Это компенсирует:

• рост сопротивления фильтра при загрязнении (F7 с 80 Па может вырасти до 150–200 Па);
• возможные неточности монтажа;
• погрешности расчёта местных сопротивлений.

Расчёт требуемого давления:

Pтреб = 600 × 1,2 = 720 Па

Подбор оборудования:

По расходу 1200 м³/ч и давлению 720 Па подбираем приточную установку. Например, AVI E 6/220/1200 — приточная электрическая установка на 1200 м³/ч. Проверяем по графику: при расходе 1200 м³/ч установка создаёт давление около 750–800 Па (в зависимости от конфигурации). Рабочая точка находится в оптимальной зоне.

Что произойдёт при забивании фильтра:

Сопротивление фильтра вырастет на 100 Па. Общее сопротивление системы станет ≈ 700 Па. Вентилятор при этом всё ещё будет создавать ≈ 750 Па — система продолжит работать, хотя расход чуть снизится (например, с 1200 до 1100 м³/ч). Это допустимое снижение.

Если бы мы выбрали запас 10% (P_треб = 660 Па), то при забивании фильтра на +100 Па общее сопротивление стало бы 700 Па, а вентилятор при 1200 м³/ч даёт только 660 Па — расход упал бы значительно, до 900–1000 м³/ч. Система бы не справлялась.

Ниже приведены примеры моделей АВИМИ из разных серий, которые можно рассматривать для систем с разным расходом воздуха и требуемым запасом давления. Важно: окончательный подбор всегда делается по расчётной рабочей точке.

Рекомендации по выбору из таблицы:

• Модели серии AVI PV W (приточно-вытяжные, водяные) подходят для средних и крупных систем с рекуперацией и более высоким запасом давления (20–30%).
• Серия AVI E (электрические приточные) — для небольших и средних объектов, где нужен электрический нагрев.
• Серия AVI W (водяные приточные) — для объектов с теплоснабжением, где важна экономичность.
• При выборе запаса давления важно смотреть, что вентилятор не работает на «краю» графика и может покрыть увеличение сопротивления при загрязнении фильтров.
