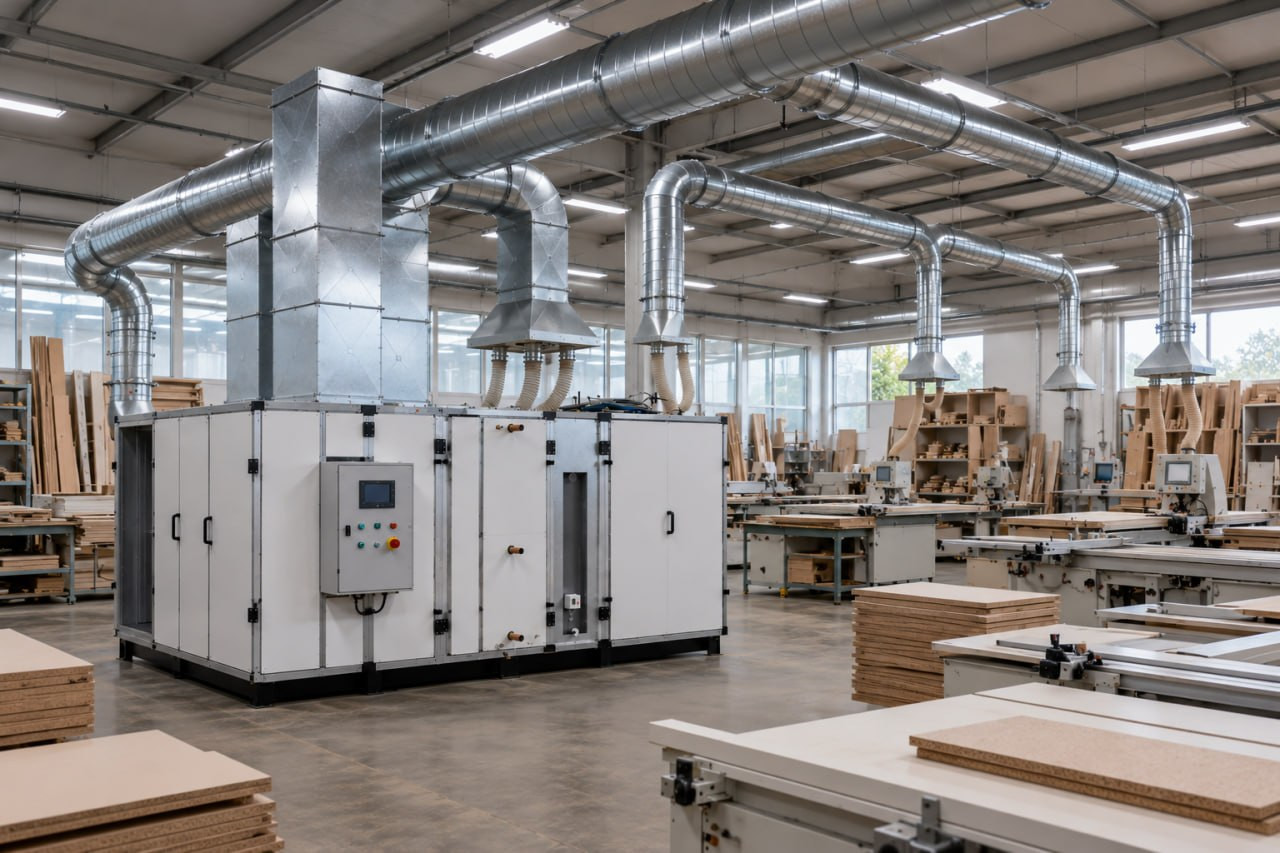

Как подобрать вентиляцию для мебельного производства?

Мебельное производство — это уникальная среда с точки зрения загрязнений воздуха. В отличие от механического цеха или склада, здесь одновременно действуют несколько разных факторов:

• Древесная пыль. При распиле, фрезеровке и шлифовке образуется мелкодисперсная пыль, которая не только вредна для дыхания, но и создаёт взрывопожароопасную среду.
• Пары ЛКМ и растворителей. На участках покраски и лакировки выделяются летучие органические соединения (ЛОС), токсичные и легковоспламеняющиеся.
• Запахи клеев и полимеров. Кромкооблицовочные станки и зоны склейки выделяют характерные запахи, которые требуют удаления.
• Избыточное тепло. Сушильные камеры, прессы и другое оборудование создают тепловую нагрузку, которую нужно отводить.

Поэтому вентиляция мебельного производства не может быть спроектирована «одной системой на весь цех» — требуется дифференцированный подход с разделением зон, локальной вытяжкой и разными типами оборудования.

Типичное мебельное производство состоит из нескольких функциональных зон, каждая из которых создаёт свой набор загрязнений и требует своего подхода к вентиляции.

Как видно из таблицы, у каждой зоны свои требования. Объединение их в одну систему — самая частая ошибка, которая приводит к перетоку пыли и запахов между участками.

Общая система вентиляции без зонирования — это путь к проблемам. Вот что происходит, когда все зоны мебельного производства обслуживаются одной установкой:

• Переток пыли между участками. Пыль из зоны распила и шлифовки попадает в зону сборки и покраски, ухудшая качество готовой продукции.
• Распространение запахов ЛКМ. Пары растворителей и красок из покрасочной зоны распространяются по всему цеху, создавая дискомфорт для всех работников.
• Неравномерный воздухообмен. В одних зонах воздух обновляется слишком быстро (перерасход энергии), в других — недостаточно (духота и загрязнения).
• Повышенные риски пожара. Древесная пыль и пары ЛКМ — взрывоопасная смесь. При общей системе риск возгорания многократно возрастает.
• Сложное обслуживание. Фильтры забиваются неравномерно, диагностика проблем затруднена, ремонт одной зоны останавливает весь цех.

Правильный подход — раздельные системы для разных зон с локальными отсосами в местах образования загрязнений и общей приточной вентиляцией для поддержания микроклимата.

Вентиляция мебельного цеха должна соответствовать нескольким базовым требованиям, закреплённым в санитарных и пожарных нормах:

• Эффективное удаление древесной пыли. В зонах распила, фрезеровки и шлифовки необходима локальная вытяжка с производительностью, достаточной для улавливания пыли у источника образования.
• Локальный отсос в зонах образования загрязнений. Каждый станок, выделяющий пыль или пары, должен быть оборудован индивидуальным отсосом или зонтом.
• Приток очищенного воздуха. Воздух, подаваемый в цех, должен проходить через фильтры (минимум F7, а в зонах покраски — дополнительная очистка).
• Поддержание стабильного микроклимата. Температура и влажность должны соответствовать технологическим требованиям и санитарным нормам.
• Раздельность чистых и грязных зон. Воздух из зон с выделениями не должен попадать в чистые зоны (сборка, склад готовой продукции).
• Пожаробезопасность материалов и оборудования. Воздуховоды, фильтры и вентиляторы должны быть выполнены из негорючих материалов, а в зонах с ЛКМ — с искрозащитой.
• Возможность обслуживания. Фильтры и каналы должны быть доступны для регулярной очистки и замены.

Эти требования особенно актуальны для мебельных производств, где древесная пыль и ЛКМ соседствуют в одном здании.

Для мебельного производства наиболее часто применяется комбинированная схема: общеобменная вентиляция + локальные отсосы. Рассмотрим основные варианты:

• Приточная вентиляция — только подача свежего воздуха с подогревом зимой. Подходит для складов и зон без выделений (например, склад материалов). Для основных производственных зон этого недостаточно.
• Приточно-вытяжная вентиляция — одновременная подача и удаление воздуха. Рекомендуется для зон сборки, кромкооблицовки и складов с постоянным присутствием людей.
• Локальная вытяжка мебельное производство — отсос воздуха непосредственно от станков и оборудования. Обязательна для распила, шлифовки, фрезеровки и покраски.
• Системы для окрасочной зоны — отдельная вытяжка с фильтрацией ЛОС (угольные фильтры) и взрывозащитой. Приток — с дополнительной очисткой, чтобы не заносить пыль в покрасочную камеру.
• Решения с рекуперацией — возврат тепла из вытяжного воздуха для подогрева приточного. Экономически оправданы для крупных цехов с круглогодичной работой.
• Отдельные системы для складов и производственных зон — чтобы запахи и пыль из цеха не попадали на склад готовой продукции.

Оптимальная схема для мебельного производства:

• Приточная установка (с подогревом и фильтрацией F7) для подачи свежего воздуха в цех;
• Локальные вытяжные системы над каждым пылящим станком (распил, шлифовка, фрезеровка);
• Отдельная вытяжная система для покрасочной зоны с угольной фильтрацией;
• Общеобменная вытяжка для удаления избыточного тепла и запахов.

Такая схема обеспечивает и качество воздуха, и пожарную безопасность, и соответствие санитарным нормам.

Локальная вытяжка мебельное производство — это не рекомендация, а обязательное требование для зон, где образуются пыль, пары или запахи. Без неё даже самая мощная общеобменная вентиляция не справится.

Где локальная вытяжка обязательна:

• Распил — циркулярные пилы, ленточные пилы, форматно-раскроечные станки выделяют большое количество крупной и мелкой пыли.
• Шлифовка — калибровальные, ленточные и вибрационные шлифовальные станки создают мелкодисперсную пыль, которая долго висит в воздухе.
• Фрезеровка — фрезерные станки с ЧПУ и ручные фрезеры выделяют стружку и пыль.
• Кромкооблицовка — выделяет запахи расплавленного клея и полимеров.
• Участок окраски и нанесения ЛКМ — пары растворителей, лаков и красок требуют отдельной вытяжки с взрывозащитой.
• Сушильная камера — удаление паров растворителей и избыточного тепла.
• Зона смешивания материалов — при приготовлении клеев, смол и красок выделяются летучие вещества.

Именно эти зоны формируют основную нагрузку по пыли и загрязнениям. Их обслуживание локальными вытяжными системами — ключевое условие эффективной работы всего цеха.

Чтобы правильно подобрать оборудование для мебельного производства, нужно собрать полный набор исходных данных. Вот ключевые параметры:

• Площадь и высота цеха — для расчёта объёма помещения и выбора производительности установок.
• Объём помещений — влияет на требуемую кратность воздухообмена.
• Число работников — для расчёта по санитарным нормам (не менее 30 м³/ч на человека).
• Режим работы — количество смен, часов работы, сезонность.
• Вид оборудования — мощность и количество станков, тепловыделения, выделения пыли и паров.
• Количество пыли — определяет необходимость циклонов, рукавных фильтров и периодичность очистки.
• Наличие красок и растворителей — требует взрывозащиты, угольных фильтров и отдельных вытяжных систем.
• Тепловыделения — от сушильных камер, прессов и другого оборудования.
• Требования по пожарной безопасности — класс зоны, искрозащита, огнезадерживающие клапаны.
• Необходимость зимнего нагрева — мощность калорифера для поддержания температуры в холодный период.
• Возможность рекуперации — для экономии тепла и снижения эксплуатационных расходов.

Чем точнее вы соберёте эти данные, тем точнее будет расчёт и выбор оборудования.

Ниже приведены примеры моделей АВИМИ, которые можно рассматривать для мебельных цехов разного масштаба. Важно: это ориентиры, а не готовые решения. Окончательный подбор делается по расчёту.

Водяные ПВУ АВИМИ комплектуются: корпусом из сэндвич-панелей, приточным и вытяжным вентиляторами, водяным калорифером с защитой от замерзания, рекуператором (роторным или пластинчатым), фильтрами G4/F7/H13 и автоматикой[reference:1]. Электрические приточные установки — это автономное решение, которое не требует подключения к системе отопления[reference:2]. Вытяжные установки АВИМИ доступны в широком диапазоне производительности — от 700 до 12 000 м³/ч[reference:3].

Рекомендации по выбору:

• 5000–8000 м³/ч — подходят для небольших и средних цехов, участков сборки и кромкооблицовки.
• 12000 м³/ч и выше — для крупных помещений и участков с интенсивной нагрузкой (распил, шлифовка).
• В покрасочных и шлифовальных зонах нужны дополнительные локальные отсосы — общеобменная вентиляция их не заменит.
• Для большого мебельного производства часто используют не одну, а несколько систем по зонам — это повышает надёжность и упрощает обслуживание.

Ошибки на этапе подбора вентиляции мебельного производства — самые дорогие. Их исправление после монтажа может стоить в 2–3 раза дороже правильного проекта. Вот самые частые из них:

Большинство этих ошибок предотвращаются на этапе проектирования, если закладывать раздельные системы, локальную вытяжку и правильную фильтрацию с самого начала.

Используйте этот чек-лист для проверки вентиляции вашего мебельного производства:

Ответив на все эти вопросы, вы получите полную картину требований к вентиляции вашего мебельного производства и сможете избежать типовых нарушений.
