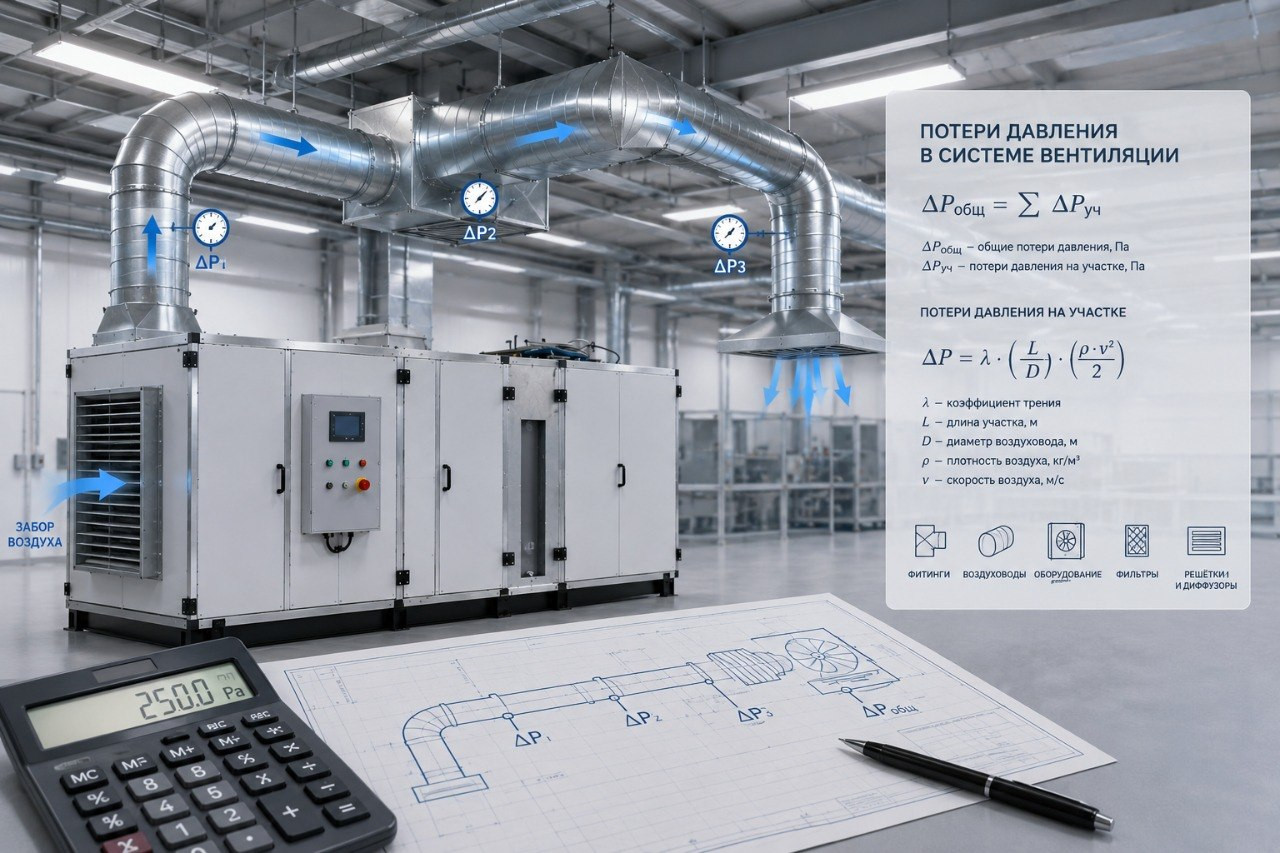

Как рассчитать потери давления в системе вентиляции: формулы, пример и подбор оборудования

Содержание статьи

Что такое потери давления в системе вентиляции
Из чего складываются потери давления
Основная формула аэродинамического расчёта
Пошаговый алгоритм расчёта потерь давления
Как учитывать местные сопротивления
Как подобрать вентилятор или установку по результатам расчёта
Практический пример расчёта потерь давления
Примеры оборудования АВИМИ для систем с разным сопротивлением
Типичные ошибки при расчёте потерь давления
Практический чек-лист: что проверить при расчёте потерь давления

2 июля 2026

✅ 6 просмотров

Как рассчитать потери давления в системе вентиляции? Вопрос, без ответа на который невозможно правильно подобрать вентилятор, приточную или вытяжную установку. Потери давления — это сопротивление, которое воздух преодолевает при движении по воздуховодам, фильтрам, решёткам, отводам и другим элементам системы. Если не учесть это сопротивление, вентилятор может оказаться слишком слабым — и тогда расход воздуха будет ниже расчётного, а вентиляция не будет работать. Или слишком мощным — и тогда система будет шуметь, вибрировать и перерасходовать энергию. В этой статье — как рассчитать потери давления в системе вентиляции: формулы, пошаговая методика, учёт местных сопротивлений и практический пример с подбором оборудования.

Ключевые термины

как рассчитать потери давления потери давления в системе вентиляции расчет потерь давления в воздуховодах аэродинамический расчет вентиляции подбор вентилятора по давлению местные сопротивления вентиляции

Проектирование вентиляционных систем — компетенция АВИМИ. Вытяжные установки и приточные системы для любых задач по воздухообмену.

Что такое потери давления в системе вентиляции

Потери давления в системе вентиляции — это сопротивление, которое воздух встречает на своём пути от входа до выхода из системы. Простыми словами: вентилятор создаёт давление, которое «продавливает» воздух через воздуховоды, фильтры, решётки, повороты и другие элементы. Если сопротивление системы больше давления, которое может создать вентилятор — воздух не пройдёт, и расход будет ниже расчётного.

В аэродинамике различают три вида давления:

Статическое давление — давление, которое воздух оказывает на стенки воздуховода. Именно оно «продавливает» воздух через фильтры и решётки.
Динамическое давление — давление, связанное со скоростью движения воздуха. Оно равно P_дин = ρ × v² / 2.
Общее давление — сумма статического и динамического давления. Вентилятор создаёт именно общее давление.

Потери давления в системе — это разница между общим давлением на входе и выходе. Именно эту величину нужно знать, чтобы подобрать вентилятор с нужной характеристикой.

Аналогия: Представьте, что вы дуете в трубу. Чем длиннее труба, чем больше в ней поворотов и чем уже её сечение — тем труднее дуть. Вентилятор — это «лёгкие» системы, а потери давления — это усилие, которое нужно приложить, чтобы «продуть» воздух через все препятствия.

Из чего складываются потери давления

Полное сопротивление системы вентиляции складывается из двух основных составляющих:

ΔP = ΔP_тр + ΔP_м

где:

ΔP_тр — потери давления на трение по длине воздуховодов (линейные потери);
ΔP_м — потери давления на местные сопротивления (повороты, переходы, тройники, фильтры, решётки, клапаны, шумоглушители).

Что создаёт сопротивление в реальной системе:

Длина и сечение воздуховодов (потери на трение);
Отводы 90° и 45°;
Тройники и переходы;
Решётки и диффузоры;
Фильтры (G4, F7, F9, угольные);
Шумоглушители;
Обратные клапаны;
Заслонки и регуляторы расхода;
Сама приточная или вытяжная установка (внутреннее сопротивление калорифера, рекуператора, вентилятора).

Важно понимать: даже короткий участок с несколькими элементами (фильтр + отвод + решётка) может давать большее сопротивление, чем длинный прямой воздуховод. Поэтому расчёт потерь давления нельзя сводить только к длине каналов.

Основная формула аэродинамического расчёта

Для расчёта потерь давления в воздуховодах используют следующую базовую формулу:

ΔP = R × L + Z

где:

R — удельные потери давления на трение (Па/м). Определяются по номограммам или расчётным таблицам в зависимости от расхода воздуха, диаметра/сечения воздуховода и скорости воздуха;
L — длина участка воздуховода (м);
Z — сумма потерь давления на местные сопротивления на участке (Па).

Как определить R:

Удельные потери на трение зависят от скорости воздуха и диаметра (или эквивалентного диаметра) воздуховода. Для круглых воздуховодов используют номограммы, для прямоугольных — по эквивалентному диаметру: d_экв = 2 × a × b / (a + b), где a и b — стороны прямоугольного воздуховода.

Как определить Z:

Потери на местные сопротивления рассчитываются по формуле:

Z = Σ ζ × P_дин

где:

ζ — коэффициент местного сопротивления (безразмерная величина, зависит от типа элемента);
P_дин — динамическое давление на участке (Па): P_дин = ρ × v² / 2, где ρ — плотность воздуха (≈ 1,2 кг/м³), v — скорость воздуха (м/с).

Коэффициенты местных сопротивлений для различных элементов (отводов, тройников, переходов, решёток) берутся из справочников (например, справочник И.Г. Староверова) или из технической документации производителя оборудования.

Пошаговый алгоритм расчёта потерь давления

Рассмотрим пошаговую методику аэродинамического расчёта системы вентиляции.

Шаг 1. Разбивка системы на участки

Разделите систему на расчётные участки — отрезки воздуховода с постоянным расходом воздуха и постоянным сечением. Границы участков проходят в местах изменения расхода (тройники, ответвления) или изменения сечения.

Шаг 2. Определение расхода воздуха на каждом участке

Для каждого участка укажите расход воздуха (м³/ч), который должен проходить по нему. Расход определяется из общего воздухообмена помещения и схемы разводки.

Шаг 3. Выбор основной магистрали

Основная магистраль — это самый протяжённый и нагруженный путь от вентилятора до самого удалённого воздухораспределителя. Именно по ней определяют суммарные потери давления в системе.

Шаг 4. Подбор сечения воздуховодов

Для каждого участка подберите сечение воздуховода. Рекомендуемые скорости воздуха в воздуховодах:

Магистральные воздуховоды — 6–10 м/с;
Ответвления — 4–6 м/с;
У решёток — 1,5–3 м/с.

Шаг 5. Расчёт потерь на трение (R × L)

Для каждого участка определите R (удельные потери на трение) по номограмме или таблице в зависимости от расхода, диаметра и скорости. Умножьте на длину участка L.

Шаг 6. Расчёт местных сопротивлений (Z)

Для каждого участка определите все местные сопротивления (отводы, тройники, переходы, фильтры, решётки). Найдите коэффициенты ζ для каждого элемента, рассчитайте динамическое давление P_дин и сумму Z = Σ ζ × P_дин.

Шаг 7. Суммирование потерь на участках магистрали

Сложите потери на трение и местные сопротивления для всех участков основной магистрали. Получите полное сопротивление системы ΔP.

Шаг 8. Добавление запаса

К полученному значению добавьте запас 15–20% на забивание фильтров, погрешности расчёта и возможные изменения конфигурации.

Шаг 9. Подбор вентилятора или установки

По требуемому расходу воздуха (L, м³/ч) и полному сопротивлению (ΔP, Па) подберите вентилятор или приточно-вытяжную установку, рабочая точка которой лежит в оптимальной зоне аэродинамической характеристики.

Как учитывать местные сопротивления

Местные сопротивления — это элементы системы, которые изменяют направление или сечение потока воздуха. Именно они часто вносят основной вклад в общие потери давления. Рассмотрим наиболее значимые из них.

Типовые местные сопротивления и их влияние

Элемент	Коэффициент ζ (приблизительно)	Особенности
Отвод 90° (круглый, R/D = 1)	0,5–0,8	Чем меньше радиус, тем выше сопротивление
Отвод 90° (прямоугольный)	0,8–1,2	Зависит от соотношения сторон
Тройник на проход	0,2–0,6	Зависит от угла и соотношения расходов
Тройник на ответвление	0,8–2,0	Сопротивление выше, чем на проход
Переход (расширение)	0,2–0,8	Зависит от угла раскрытия
Переход (сужение)	0,1–0,5	Меньше, чем у расширения
Вентиляционная решётка	1,0–3,0	Зависит от типа и живого сечения
Фильтр G4 (сухой)	20–50	Значительное сопротивление, растёт при забивании
Фильтр F7	50–100	Сопротивление выше, чем у G4
Шумоглушитель	0,5–1,5	Зависит от типа и длины
Обратный клапан	0,5–1,5	Зависит от конструкции

Важное замечание: даже один фильтр класса F7 может давать сопротивление 100–150 Па, что сопоставимо с сопротивлением десятков метров воздуховода. Поэтому игнорировать местные сопротивления при расчёте — грубая ошибка.

Для точного расчёта коэффициенты местных сопротивлений рекомендуется брать из технической документации на конкретное оборудование или из справочников по аэродинамике.

Как подобрать вентилятор или установку по результатам расчёта

После того как вы рассчитали полное сопротивление системы ΔP и определили требуемый расход воздуха L, можно приступать к подбору оборудования.

Алгоритм подбора:

Определите рабочую точку. Рабочая точка системы — это пересечение кривой сопротивления сети (ΔP = f(L)) и аэродинамической характеристики вентилятора. В идеале рабочая точка должна лежать в зоне максимального КПД вентилятора.
Проверьте запас по давлению. Выбранный вентилятор должен обеспечивать давление не менее расчётного ΔP + 15–20% запаса. Это компенсирует забивание фильтров, износ вентилятора и неточности расчёта.
Убедитесь, что вентилятор не работает «впритык». Если рабочая точка находится на границе характеристики вентилятора — система будет работать нестабильно, с шумом и вибрацией. Лучше выбрать модель с запасом по давлению 20–30%.
Проверьте уровень шума. Вентилятор должен обеспечивать требуемый расход и давление при допустимом уровне шума для данного помещения.
Учитывайте тип установки. Для систем с фильтрацией и нагревом выбирайте приточные установки с соответствующими компонентами. Для систем только с вытяжкой — вытяжные установки.

Важно: никогда не выбирайте вентилятор только по расходу воздуха, без проверки по давлению. Вентилятор, который «продувает» 1000 м³/ч в открытую трубу, может давать только 200 м³/ч в системе с фильтрами и длинными воздуховодами.

Ошибка новичка: «У меня вентилятор на 3000 м³/ч, а в помещении — духота. Почему?» Ответ: потому что сопротивление системы больше давления, которое может создать вентилятор. Расход упал в 2–3 раза.

Практический пример расчёта потерь давления

Рассчитаем потери давления для простой приточной системы.

Исходные данные:

Расход воздуха: L = 700 м³/ч;
Воздуховод: круглый, диаметр d = 200 мм, длина L = 15 м;
Элементы: 2 отвода 90° (R/D = 1), 1 фильтр G4, 1 вентиляционная решётка.

Шаг 1. Определяем скорость воздуха

Площадь сечения воздуховода: S = π × d² / 4 = 3,14 × 0,2² / 4 = 0,0314 м²

Скорость: v = L / (3600 × S) = 700 / (3600 × 0,0314) = 700 / 113 = 6,2 м/с

Шаг 2. Рассчитываем потери на трение

По номограмме для воздуховода d = 200 мм при расходе 700 м³/ч и скорости 6,2 м/с: R ≈ 1,8 Па/м

Потери на трение: R × L = 1,8 × 15 = 27 Па

Шаг 3. Рассчитываем местные сопротивления

Динамическое давление: P_дин = ρ × v² / 2 = 1,2 × 6,2² / 2 = 1,2 × 38,4 / 2 = 23 Па

Местные сопротивления:

2 отвода 90°: ζ = 0,6 × 2 = 1,2
Фильтр G4: ζ ≈ 30 (по документации фильтра)
Вентиляционная решётка: ζ ≈ 1,5
Сумма ζ: 1,2 + 30 + 1,5 = 32,7

Потери на местные сопротивления: Z = Σ ζ × P_дин = 32,7 × 23 = 752 Па

Шаг 4. Суммарные потери

ΔP = R × L + Z = 27 + 752 = 779 Па

Шаг 5. Добавляем запас

С запасом 20%: ΔP_расч = 779 × 1,2 = 935 Па

Итог: для системы с расходом 700 м³/ч нужен вентилятор или приточная установка, способная обеспечить давление не менее 935 Па. Без учёта фильтра (если бы мы его забыли) потери составили бы всего около 50 Па — ошибка в 18 раз!

Примеры оборудования АВИМИ для систем с разным сопротивлением

Ниже приведены примеры моделей АВИМИ, которые можно рассматривать для систем с разным расходом воздуха и сопротивлением. Важно: окончательный подбор всегда делается по расчётной рабочей точке.

Модели АВИМИ для систем с разным расходом и сопротивлением

Модель	Расход воздуха	Тип	Статическое давление	Ориентир по применению
AVI 700	до 1470 м³/ч	вытяжная	до 714 Па	Небольшие и средние системы с умеренным сопротивлением сети
AVI 1200	до 1700 м³/ч	вытяжная	до 700 Па	Системы с более длинными воздуховодами и несколькими местными сопротивлениями
AVI 2500	до 3039 м³/ч	вытяжная	до 1442 Па	Системы с высоким сопротивлением и значительной длиной воздуховодов
AVI 5000	до 6249 м³/ч	вытяжная	до 1353 Па	Крупные системы с высокой производительностью и значительным сопротивлением
AVI 10000	до 13472 м³/ч	вытяжная	до 1541 Па	Промышленные системы с большим расходом и высоким сопротивлением
AVI 15000	до 21950 м³/ч	вытяжная	высокое (согласно графику)	Очень крупные объекты с максимальной производительностью
AVI E 4,5/380/700	до 700 м³/ч	приточная (электрическая)	среднее	Приточные линии с фильтром и электрическим нагревом, умеренное сопротивление
AVI E 18/380/2500	до 2500 м³/ч	приточная (электрическая)	среднее	Приточные системы среднего размера с фильтрацией и нагревом

Водяные и электрические приточные установки АВИМИ комплектуются фильтрами, калориферами, автоматикой и шумоглушителями, что создаёт дополнительное сопротивление сети. При подборе обязательно учитывайте потери давления на всех внутренних элементах установки.

Для компактных систем с ограниченным пространством доступны компактные приточные установки — они позволяют реализовать приточную вентиляцию даже в стеснённых условиях.

Типичные ошибки при расчёте потерь давления

Ошибки в аэродинамическом расчёте — одни из самых дорогих в проектировании вентиляции. Вот самые частые из них:

Считают только длину канала, забывая про местные сопротивления. Фильтры, решётки и отводы могут давать большее сопротивление, чем весь воздуховод. В примере выше фильтр дал 95% всех потерь.
Не учитывают фильтры. Сопротивление чистого фильтра G4 — 20–50 Па, F7 — 50–100 Па, а забитого — в 2–3 раза больше. Это нужно закладывать в расчёт с запасом.
Игнорируют переходы и тройники. Даже один тройник на ответвление может добавить 30–50 Па сопротивления.
Выбирают вентилятор только по расходу, без проверки по давлению. Вентилятор на 3000 м³/ч с низким давлением не «продавит» систему с фильтрами.
Не закладывают запас. Фильтры забиваются, вентилятор изнашивается, а расчёт всегда приблизительный. Без запаса 15–20% система перестанет работать через полгода.
Игнорируют шум. Вентилятор, работающий на пределе своих возможностей, создаёт повышенный шум и вибрацию.
Не увязывают ответвления. В системах с несколькими ветками нужно балансировать потери давления, чтобы расход во всех точках был равномерным.

Все эти ошибки можно предотвратить, если выполнять аэродинамический расчёт по полной методике и с запасом.

Практический чек-лист: что проверить при расчёте потерь давления

Используйте этот чек-лист для проверки аэродинамического расчёта системы вентиляции:

Расход воздуха на каждом участке — определён по воздухообмену помещения.
Сечения воздуховодов — подобраны по рекомендуемым скоростям (магистрали 6–10 м/с, ответвления 4–6 м/с).
Основная магистраль — выбрана как самый протяжённый и нагруженный путь.
Потери на трение — рассчитаны для каждого участка с учётом длины и сечения.
Местные сопротивления — учтены все отводы, тройники, переходы, фильтры, решётки, шумоглушители.
Коэффициенты ζ — взяты из справочной документации для каждого элемента.
Суммарные потери — сложены по всем участкам магистрали.
Запас — добавлен 15–20% на забивание фильтров и погрешности.
Рабочая точка — проверена на аэродинамической характеристике вентилятора.
Шум — уровень звукового давления не превышает допустимый для данного помещения.

Ответив на все эти вопросы, вы получите корректный аэродинамический расчёт и сможете правильно подобрать оборудование.

Частые вопросы по расчёту потерь давления в вентиляции

Какие потери давления считаются нормальными для системы вентиляции?

Для жилых и офисных систем с короткими воздуховодами и минимальной фильтрацией — 100–300 Па. Для промышленных систем с фильтрами, шумоглушителями и длинными воздуховодами — 500–1500 Па. Системы с высокоэффективными фильтрами (F9, HEPA) могут иметь сопротивление 1000–2000 Па и более.

Как влияет забитый фильтр на потери давления?

Сопротивление забитого фильтра может в 2–4 раза превышать сопротивление чистого. Например, фильтр F7 с чистым сопротивлением 80 Па при забивании может давать 200–300 Па. Это приводит к падению расхода воздуха на 30–50% и перегрузке вентилятора.

Можно ли подобрать вентилятор без аэродинамического расчёта?

Можно, но с высоким риском ошибки. Без расчёта вы не знаете реальное сопротивление системы. Вентилятор может оказаться слишком слабым (расход будет ниже) или слишком мощным (шум, вибрация, перерасход энергии). Аэродинамический расчёт — обязательный этап проектирования.

Какой запас по давлению нужно закладывать при подборе вентилятора?

Рекомендуемый запас — 15–20% от расчётного сопротивления. Для систем с фильтрами, которые быстро забиваются (пыльные производства), запас может достигать 30–40%. Это компенсирует забивание фильтров, износ вентилятора и погрешности расчёта.

Что такое рабочая точка вентилятора и как её проверить?

Рабочая точка — это пересечение кривой сопротивления сети и аэродинамической характеристики вентилятора. Она показывает, какой расход и давление обеспечит вентилятор в вашей системе. Проверяется по графику в технической документации. Рабочая точка должна лежать в зоне максимального КПД (обычно 60–80% от максимального давления).

Ключевые параметры аэродинамического расчёта

потери на трение: R (Па/м) местные сопротивления: ζ скорость воздуха: 4–10 м/с запас давления: 15–20% фильтры: G4 (20–50 Па), F7 (50–100 Па) рабочая точка: пересечение характеристик

Аэродинамический расчёт и подбор оборудования — на производстве АВИМИ. Поможем рассчитать потери давления и выбрать оптимальную установку.

Корректный расчёт потерь давления в системе вентиляции — это основа надёжной, тихой и энергоэффективной работы всего оборудования. Учёт потерь на трение, местных сопротивлений, фильтров и всех элементов системы позволяет правильно подобрать вентилятор или приточно-вытяжную установку. Без аэродинамического расчёта система либо не обеспечит нужный расход воздуха, либо будет работать с повышенным шумом и перерасходом энергии.

Нужно рассчитать потери давления и подобрать оборудование для вашей системы вентиляции?

Инженеры АВИМИ выполнят аэродинамический расчёт вашей системы: определят потери на трение и местные сопротивления, подберут вентилятор или установку с оптимальной рабочей точкой. Поможем выбрать между вытяжной и приточной системой, учтём фильтры, шумоглушители и все элементы сети.

Рассчитать потери давления и подобрать оборудование

Работаем с системами любого масштаба — от небольших приточных линий до крупных промышленных сетей. Предоставляем полный пакет расчётов и рекомендаций.
