Как подобрать вентиляционную установку по рабочей точке?

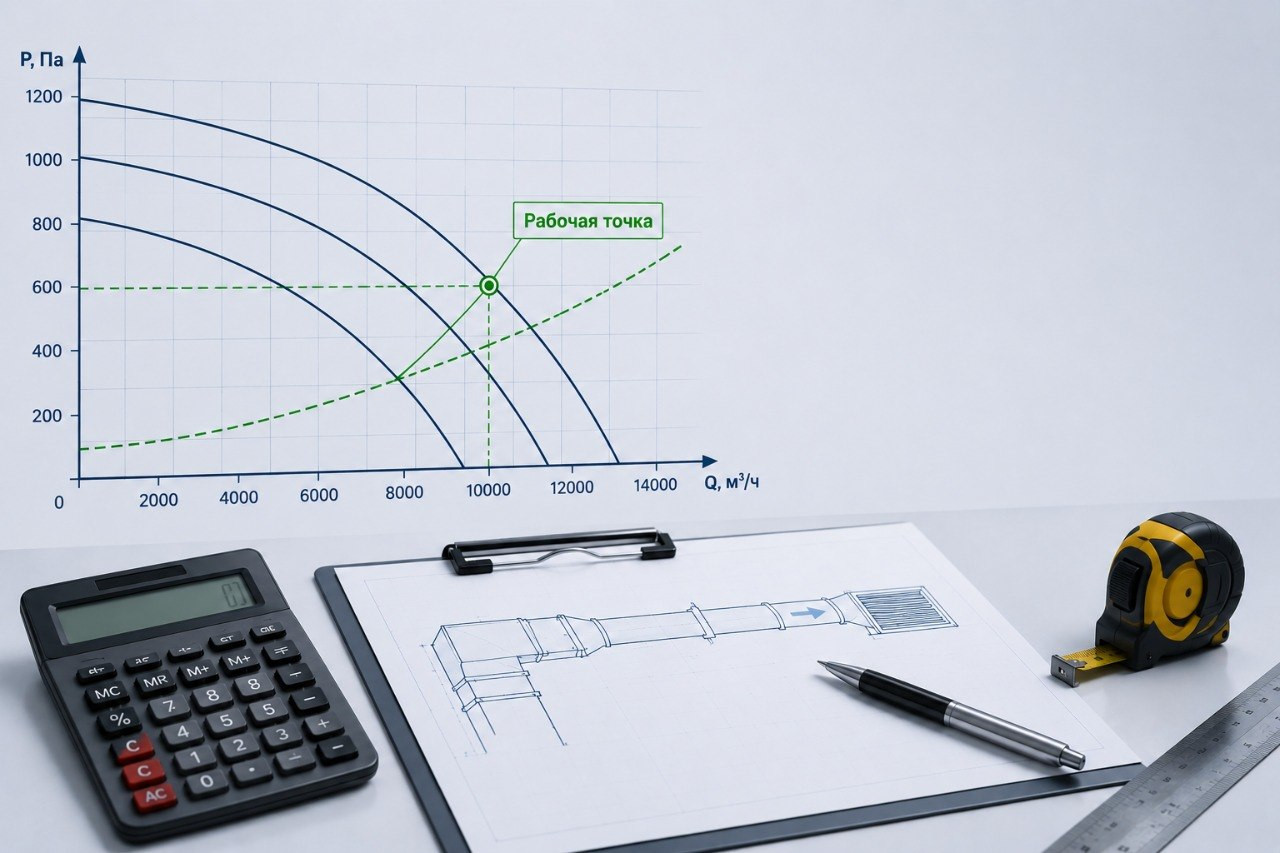

Рабочая точка вентилятора — это сочетание расхода воздуха (м³/ч) и давления (Па), при котором система вентиляции работает в реальном режиме. На аэродинамическом графике это точка пересечения двух линий: характеристики вентилятора и характеристики сети.

Простыми словами: вы рассчитали, что системе нужно 1200 м³/ч воздуха при сопротивлении 600 Па. Вы подобрали вентилятор, который при 1200 м³/ч создаёт 600 Па. Это и есть рабочая точка.

Почему это важно:

• Если вентилятор выбран неправильно, рабочая точка смещается — система либо не выдаёт нужный расход, либо работает с перегрузкой.
• Рабочая точка определяет энергопотребление, уровень шума и срок службы вентилятора.
• Правильно выбранная рабочая точка — это залог стабильной работы системы в течение всего срока эксплуатации.

Аэродинамический график вентилятора — это основной инструмент для подбора оборудования. На нём обычно отображаются:

• Ось X (горизонтальная) — расход воздуха, м³/ч (или л/с).
• Ось Y (вертикальная) — полное давление, Па.
• Линия характеристики вентилятора — кривая, показывающая, какое давление вентилятор создаёт при разных расходах воздуха.
• Зоны эффективной работы — область, где КПД вентилятора максимален (обычно 60–85% от максимального давления).
• Зоны перегрузки и «обрыва» — области, где вентилятор работает нестабильно, с шумом и вибрацией.

Как читать график:

• Найдите на оси X ваш расчётный расход воздуха.
• Проведите вертикальную линию вверх до пересечения с характеристикой вентилятора.
• Считайте по оси Y давление, которое вентилятор создаёт при этом расходе.
• Сравните это давление с расчётным сопротивлением системы.
• Если давление вентилятора выше сопротивления системы — рабочая точка находится выше характеристики сети (есть запас). Если ниже — вентилятор не «продавит» систему.

Важно: рабочая точка должна находиться в «здоровой зоне» графика — не слишком близко к «обрыву» (когда характеристика резко падает) и не на перегрузке (когда вентилятор потребляет ток выше номинала).

Рассмотрим пошаговый алгоритм поиска рабочей точки и подбора вентиляционной установки.

Шаг 1. Рассчитать расход воздуха системы

Определите требуемый расход воздуха L (м³/ч) по кратности, теплопритокам, количеству людей или технологическим выделениям.

Шаг 2. Рассчитать сопротивление сети

Выполните аэродинамический расчёт: определите потери на трение по длине воздуховодов и на всех местных сопротивлениях (отводы, тройники, переходы, фильтры, решётки, шумоглушители). Получите расчётное сопротивление ΔP_расч (Па).

Шаг 3. Определить требуемое давление с запасом

Добавьте к расчётному сопротивлению запас 15–30% (в зависимости от сложности системы и типа фильтров):

Pтреб = ΔPрасч × (1 + запас)

Шаг 4. Найти на графике точку с координатами (L, P_треб)

На аэродинамическом графике вентилятора найдите точку с расходом L и давлением P_треб. Если точка лежит на характеристике или ниже неё — вентилятор подходит.

Шаг 5. Проверить положение рабочей точки

Убедитесь, что рабочая точка находится в «здоровой зоне» графика:

• Не слишком близко к «обрыву» характеристики (запас по давлению должен быть не менее 10–15% от максимального давления вентилятора);
• Не на перегрузке (ток двигателя не превышает номинальный);
• В зоне максимального КПД (обычно 60–80% от максимального давления).

Шаг 6. При необходимости скорректировать выбор

Если рабочая точка не в «здоровой зоне» — выберите другой вентилятор (большего или меньшего размера) или измените сечение воздуховодов, чтобы изменить сопротивление сети.

Запас по давлению — это «страховка» рабочей точки от увеличения сопротивления сети. Вот практические рекомендации по его выбору:

• Простые системы (частные дома, небольшие офисы, склады без фильтрации): 10–15% от расчётного сопротивления. Здесь мало местных сопротивлений, фильтры меняются регулярно.
• Системы средней сложности (офисные здания, магазины, рестораны): 15–20%. Есть фильтры, несколько отводов, возможно зонирование.
• Сложные системы (многозонные, с большим количеством отводов, фильтров, шумоглушителей): 20–30%. Чем больше элементов в системе, тем выше погрешность расчёта.
• Системы с агрессивными или быстро загрязняющимися условиями (промышленные цеха с пылью, покрасочные камеры): 30–40% и выше. Фильтры забиваются быстро, а точный расчёт сопротивления забитого фильтра невозможен.

Важно: запас давления не должен быть слишком большим (50–100%). Это приведёт к тому, что вентилятор будет работать с повышенным шумом и перерасходом энергии, а избыточное давление придётся гасить заслонками.

Золотое правило: рабочая точка должна находиться в зоне, где КПД вентилятора составляет не менее 60–70% от максимального. Это гарантирует стабильную работу и минимальный шум.

Ошибки при подборе рабочей точки — одни из самых частых в проектировании. Вот наиболее типичные:

Золотое правило: рабочая точка должна быть выбрана осознанно, с учётом запаса и расположения на графике. Нельзя полагаться на «авось».

Положение рабочей точки на графике вентилятора напрямую влияет на три ключевых параметра работы системы: расход воздуха, уровень шума и энергопотребление.

Рабочая точка слишком близко к «обрыву» характеристики:

• При малейшем увеличении сопротивления (забился фильтр) вентилятор «сваливается» — расход падает в 2–3 раза;
• Система не выдаёт расчётный расход воздуха — в помещении духота, запахи, конденсат, перегрев;
• Вентилятор работает в нестабильной зоне — вибрация и шум.

Рабочая точка слишком близко к перегрузке (низкое давление, высокий расход):

• Повышенный уровень шума — вентилятор работает с большей скоростью;
• Перерасход электроэнергии — вентилятор потребляет больше мощности, чем нужно;
• Риск перегрузки двигателя — особенно при падении давления в системе (например, открылись заслонки).

Рабочая точка в «здоровой зоне» (оптимальный КПД):

• Система стабильно выдаёт расчётный расход воздуха;
• При забивании фильтров расход снижается плавно, оставаясь в допустимых пределах;
• Вентилятор работает в зоне максимального КПД — минимальный шум и энергопотребление;
• Система «прощает» небольшие изменения и неточности монтажа.

Рассмотрим практический пример подбора вентиляционной установки по рабочей точке.

Исходные данные:

• Система приточной вентиляции для офиса;
• Расчётный расход воздуха: L = 2000 м³/ч;
• Расчётное сопротивление системы: ΔP_расч = 700 Па (с учётом воздуховодов, отводов, фильтра F7 и решётки);
• Система средней сложности: есть фильтр, несколько отводов, шумоглушитель;
• Выбираем запас давления 20%.

Шаг 1. Расчёт требуемого давления

Pтреб = 700 × 1,2 = 840 Па

Шаг 2. Поиск на графике

На аэродинамическом графике вентилятора ищем точку с координатами (2000 м³/ч; 840 Па). Проверяем, что точка лежит на характеристике вентилятора.

Шаг 3. Проверка положения

Убеждаемся, что рабочая точка находится в «здоровой зоне»: не на «обрыве» характеристики, не на перегрузке, в зоне КПД ≥ 60%.

Шаг 4. Выбор установки

Подбираем установку, которая при расходе 2000 м³/ч создаёт давление не менее 840 Па. Например, AVI E 31,5/380/2000 или AVI E 27/380/2000 — обе модели при 2000 м³/ч создают давление в нужном диапазоне. Проверяем по графикам — рабочая точка находится в оптимальной зоне.

Шаг 5. Проверка работы при забивании фильтра

При забивании фильтра сопротивление вырастет на 100–150 Па. Общее сопротивление станет ≈ 800–850 Па. Вентилятор при этом всё ещё будет создавать ≈ 840 Па — система продолжит работать, хотя расход чуть снизится (например, с 2000 до 1850 м³/ч). Это допустимое снижение.

Ниже приведены примеры моделей АВИМИ из разных серий, которые можно рассматривать для систем с разным расходом воздуха и требуемой рабочей точкой. Важно: окончательный подбор всегда делается по расчётной рабочей точке на аэродинамическом графике.

Рекомендации по выбору из таблицы:

• Модели серии AVI PV W (приточно-вытяжные, водяные) подходят для крупных систем с рекуперацией, где рабочая точка должна быть тщательно проверена по графику.
• Серия AVI E (электрические приточные) — для систем среднего расхода, где нужен электрический нагрев. Разные модели с одинаковым расходом, но разной мощностью нагрева позволяют выбрать оптимальную рабочую точку.
• Серия AVI W (водяные приточные) — для объектов с теплоснабжением, где важна экономичность.
• При выборе рабочей точки важно смотреть, что вентилятор не работает на «краю» графика и может покрыть увеличение сопротивления при загрязнении фильтров.
