Как подобрать вентиляцию для лаборатории?

Лаборатория — это не стандартное помещение. Здесь могут выделяться кислоты, щёлочи, органические растворители, токсичные газы, пары, аэрозоли, биологические агенты, пыль и запахи. Загрязнения часто имеют локальный характер — образуются непосредственно на рабочем месте, и обычная потолочная вытяжка не способна гарантированно захватить их над столом.

При неправильном балансе притока и вытяжки загрязнённый воздух может уходить в коридор, административные помещения и соседние зоны. Для многих процессов требуется стабильная температура, влажность, чистота воздуха и отсутствие сквозняков. В лабораториях критичны надёжность, контроль параметров и сервисное обслуживание.

Согласно СП 60.13330.2020, главный принцип проектирования вентиляции — недопустимость смешения воздушных потоков из «грязных» зон в «чистые». Лаборатория должна иметь независимую вытяжную систему, часто с многоступенчатой очисткой. СП 158.13330.2014 также требует самостоятельных систем приточно-вытяжной вентиляции для лабораторных отделений.

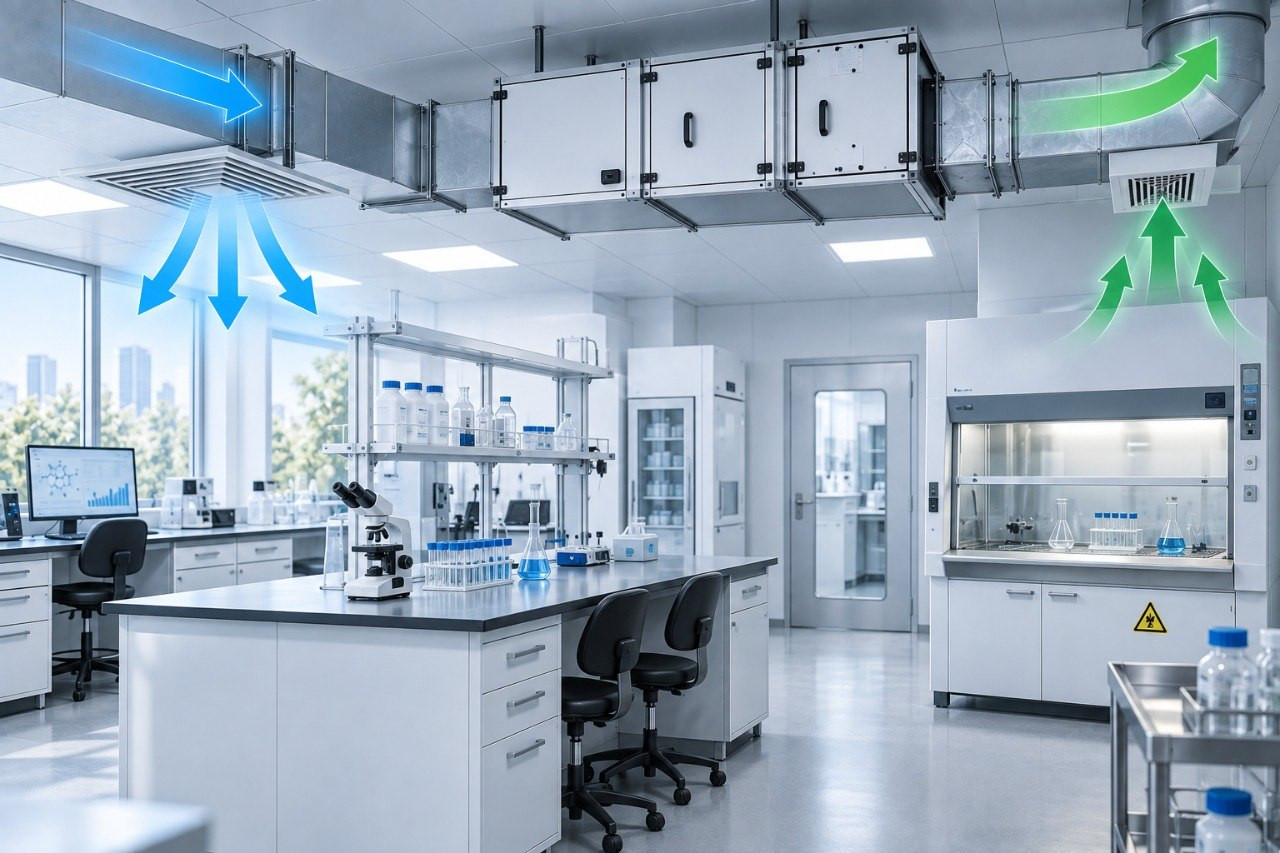

Для лаборатории требуется сочетание нескольких систем вентиляции, каждая из которых решает свою задачу.

Общеобменная приточная вентиляция:

• Подаёт очищенный и при необходимости нагретый или охлаждённый воздух.
• Компенсирует расход местных вытяжек.
• Формирует требуемый баланс давления.
• Снижает концентрацию остаточных загрязнений.
• Поддерживает заданную температуру и влажность.

Общеобменная вытяжная вентиляция:

• Удаляет загрязнённый воздух из помещения.
• Поддерживает отрицательное давление при работе с опасными веществами.
• Удаляет тепло и влагу.
• Обеспечивает воздухообмен, когда локальные вытяжки не работают на максимальном расходе.

Местная вытяжная вентиляция:

• Лабораторные вытяжные шкафы — для работы с химическими парами и газами.
• Вытяжные зонты и укрытия.
• Бортовые отсосы.
• Вытяжные боксы.
• Шкафы биологической безопасности — для работы с биологическими агентами (требуют отдельного подбора по классу защиты).

СП 158.13330.2014明确指出: в помещениях лабораторий местные отсосы постоянного действия и общеобменную вытяжку допускается объединять в одну вытяжную систему. Однако воздуховоды для удаления химически активных газов или паров должны выполняться из коррозионно-стойких материалов.

Без технологического задания нельзя безопасно подобрать ни установку, ни вентилятор, ни тип фильтра, ни материал воздуховодов. Вот полный список исходных данных:

• Назначение лаборатории: химическая, аналитическая, микробиологическая, медицинская, учебная, фармацевтическая, пищевая, исследовательская.
• Перечень процессов: титрование, нагрев, растворение, пайка, работа с кислотами, органическими растворителями, порошками, биоматериалами, горючими газами и др.
• Перечень веществ, их классы опасности и паспорта безопасности (SDS/MSDS).
• Количество вытяжных шкафов, их габариты и режимы работы.
• Размеры рабочих проёмов шкафов.
• Площадь и высота помещений.
• Число сотрудников, одновременно находящихся в лаборатории.
• Мощность тепловыделяющего оборудования.
• Требования к температуре, влажности и чистоте воздуха.
• Наличие смежных помещений, шлюзов, моечных, складов реактивов, санузлов, чистых зон.
• Планировка воздуховодов, место для венткамеры, возможность вывода выброса на кровлю.
• Доступная электрическая мощность, теплоснабжение, холодоснабжение.
• Требуемый график работы: постоянный, дневной, периодический, круглосуточный.
• Необходимость резервирования.
• Возможное расширение лаборатории и установка нового оборудования.

Итоговый расход воздуха выбирают по наиболее строгому результату из нескольких расчётов.

Расчёт по кратности воздухообмена:

Используется для ориентировочной оценки или как одно из условий проекта:

L = n × V

где: L — расход воздуха, м³/ч; n — кратность воздухообмена, ч⁻¹; V — объём лаборатории, м³.

В отраслевых источниках для лабораторных помещений встречаются ориентиры порядка 6–12 воздухообменов в час, а для химических лабораторий часто приводят 8–12 ч⁻¹. Эти диапазоны нельзя использовать как универсальную норму: они должны быть проверены по назначению лаборатории и действующим нормативам.

Расчёт вытяжного шкафа:

L_шк = F × v × 3600

где: L_шк — расход вытяжного воздуха через шкаф, м³/ч; F — площадь открытого рабочего проёма, м²; v — расчётная скорость воздуха в проёме, м/с; 3600 — перевод секунд в часы.

Пример: для шкафа с открытым проёмом 1,2 × 0,5 м: F = 1,2 × 0,5 = 0,6 м². При скорости 0,5 м/с: L_шк = 0,6 × 0,5 × 3600 = 1080 м³/ч.

При увеличении высоты поднятия створки расход резко растёт. Поэтому VAV-управление и ограничители высоты створки могут снизить энергозатраты при сохранении необходимой защиты.

Расчёт по вредным веществам:

• Концентрация загрязнения в рабочей зоне должна оставаться ниже установленных допустимых уровней.
• Расчёт зависит от количества выделяемого вещества, его токсичности, температуры, летучести, плотности паров и эффективности местного отсоса.
• При агрессивных, токсичных, канцерогенных, пожароопасных или биологически опасных веществах расчёт должен выполнять профильный специалист.

Скорость воздуха в проёме вытяжного шкафа — ключевой параметр. Согласно действующим нормативам, минимальная скорость воздуха в проёме вытяжного шкафа при полностью открытых створках должна составлять не менее 0,5 м/с. Для веществ повышенной опасности требования ужесточаются:

• Вещества 3-го класса опасности — не менее 0,7 м/с.
• Вещества 1-го и 2-го классов опасности — до 1,0 м/с и выше.
• При работе с высокотоксичной пылью скорость может достигать 2,0–3,5 м/с.
• Согласно СП 2.2.1.2513-09, скорость удаляемого воздуха из вытяжного шкафа при площади расчётного проёма, равной 0,2 м² на 1 м длины шкафа, должна составлять не менее 1,2 м/с.

Конкретное значение выбирается с учётом класса опасности веществ и требований нормативных документов. При скорости ниже 0,3 м/с защитный эффект практически исчезает.

Вытяжной шкаф — ключевой элемент безопасности в лаборатории: он защищает персонал от токсичных паров, газов и аэрозолей. Однако его эффективность зависит от правильного проектирования и эксплуатации.

Требования к размещению:

• Вытяжной шкаф должен располагаться вдали от дверей, проходов, открывающихся окон, приточных решёток и зон активного движения.
• Сквозняки и неправильная подача воздуха нарушают захват загрязнений.

Что влияет на расход воздуха через шкаф:

• Ширина и высота открытого проёма шкафа.
• Тип работ и летучесть веществ.
• Класс опасности веществ.
• Наличие оборудования внутри шкафа.
• Сопротивление воздуховодов и тип вентилятора.

Важные требования к эксплуатации:

• Необходимость блокировки или сигнализации при недостаточном расходе воздуха.
• Регулярная проверка фронтальной скорости воздуха в рабочем проёме (не реже 1 раза в квартал).
• Отдельные вытяжные каналы для несовместимых веществ, если это требуется технологией и требованиями безопасности.
• Запрет на хранение большого количества реагентов в рабочем шкафу без учёта этого в проекте.
• Проверка эффективности шкафа после монтажа.

Для химических лабораторий часто используют ориентировочную скорость в проёме 0,5–0,7 м/с, но значение выбирается с учётом конкретного риска и требований к шкафу.

Важно: в помещениях, оборудованных местным отсосом, следует предусматривать устройство световой сигнализации о работе вентиляторов местного отсоса (п. 7.2.3.13 СП 158.13330.2014).

Правильная организация давления и направления потоков — основа безопасности лабораторной вентиляции.

Отрицательное давление в лаборатории:

• Для «грязных» лабораторий с химическими, биологическими или пахучими загрязнениями обычно создают отрицательное давление относительно коридора и смежных чистых зон.
• В лабораториях с вредными веществами объём вытяжки должен превышать объём притока на 10–15% для создания разрежения и предотвращения перетока загрязнений в коридоры.
• В качестве практического ориентира можно упомянуть разрежение лаборатории около −5…−15 Па относительно коридора, но этот диапазон — проектный ориентир, а не единое требование для всех типов лабораторий.

Каскад давления:

• Направление потока воздуха: из чистой зоны → в менее чистую → в наиболее загрязнённую → на вытяжку.
• Для предотвращения перетекания воздуха между смежными этажами предусматриваются лестнично-лифтовые холлы и тамбур-шлюзы с приточной вентиляцией (кратность не менее 3).
• Отделения или группы помещений, между которыми не допускаются перетоки воздуха, отделяются друг от друга шлюзами.

Контроль давления:

• Перепад давления следует контролировать дифманометрами, датчиками и аварийной сигнализацией.
• Важно учитывать влияние открывания дверей, работы вытяжных шкафов и изменения положения заслонок.

Для исключения перетока воздуха в соседние помещения при отключении вентиляторов запорные устройства (в том числе обратные клапаны) должны устанавливаться на вытяжных системах.

Фильтрация приточного воздуха:

• Фильтры грубой и тонкой очистки для защиты оборудования и образцов от пыли.
• Усиленная фильтрация для чистых зон.
• Контроль перепада давления на фильтрах и своевременная замена.

Очистка вытяжного воздуха:

• Необходимость очистки вытяжки определяется составом веществ.
• Угольные фильтры — для части запахов и органических соединений (эффективность зависит от типа сорбента, массы загрязнения, влажности, температуры и времени контакта).
• Кислотостойкие скрубберы — для кислотных и щелочных паров.
• HEPA-фильтры — для аэрозолей и биологических загрязнений при соответствующем проектном решении.
• Искрогасители, пылеуловители, циклоны — для пыли или специальных процессов.

Материалы воздуховодов:

• Оцинкованная сталь — только в неагрессивных средах.
• Нержавеющая сталь, полипропилен (PP), ПВХ, PVDF — для вытяжки кислот, щелочей и агрессивных паров.
• Для удаления воздуха с химически активными газами или парами воздуховоды должны выполняться из коррозионно-стойких материалов или из листовой стали с антикоррозийным покрытием.

Выброс на кровлю:

• Выброс должен быть удалён от воздухозаборов, окон, проходов и зон пребывания людей.
• Требуется исключить повторный подсос загрязнённого воздуха.
• При опасных выбросах может требоваться расчёт рассеивания.
• Воздух из вентиляционных систем после очистки подлежит выбросу в атмосферу организованно — через трубу, высота которой определяется с учётом рассеивания вредных веществ.

Химическая лаборатория:

• Отдельные вытяжные шкафы и общеобменная вытяжка.
• Отрицательное давление.
• Коррозионно-стойкие воздуховоды и вентиляторы.
• Запрет или ограничение рециркуляции.
• Отдельные каналы для несовместимых веществ при необходимости.
• Контроль фронтальной скорости шкафа.

Микробиологическая и медицинская лаборатория:

• Разделение чистых и загрязнённых потоков.
• Боксы биологической безопасности вместо обычных вытяжных шкафов — при работе с биологическими агентами.
• HEPA-фильтрация при проектно обоснованной необходимости.
• Каскад давления, шлюзы, санитарные пропускники.
• Резервирование вытяжки и контроль перепада давления для критичных зон.
• Исключение рециркуляции, если это предусмотрено требованиями биобезопасности.

Аналитическая и испытательная лаборатория:

• Точечные локальные отсосы от приборов.
• Отвод тепла от аналитического оборудования.
• Стабильная температура и влажность для точности измерений.
• Контроль вибрации и шума.
• Отдельная вытяжка от газовых хроматографов, печей, муфельных шкафов и другого оборудования при необходимости.

Фармацевтическая лаборатория:

• Возможные требования к чистым зонам и классификации GMP.
• Контроль частиц, температуры, влажности и давления.
• HEPA-фильтрация.
• Раздельные потоки персонала, материалов и отходов.
• Документирование параметров и квалификация системы.

Учебная лаборатория:

• Учёт непостоянной заполняемости.
• Защита студентов и преподавателей.
• Вытяжные шкафы для демонстрационных и практических работ.
• Простая и понятная автоматика.
• Блокировка опасных операций при неработающей вытяжке.

Постоянный расход воздуха (CAV) проще в реализации, но может потреблять много энергии при большом количестве вытяжных шкафов.

VAV-система изменяет расход воздуха в зависимости от положения створки шкафа, количества работающих шкафов и текущих параметров. VAV требует качественной автоматики, датчиков, клапанов, балансировки и правильных аварийных сценариев. При снижении расхода вытяжного шкафа система должна сохранять безопасную скорость в рабочем проёме.

Нужна синхронизация местной вытяжки, общеобменного притока, вытяжки и системы контроля давления.

Для критичных лабораторий предусмотреть:

• Резервный вентилятор.
• Резервное питание.
• Аварийную сигнализацию и автоматическое переключение.
• Передачу аварий в диспетчеризацию.
• Контроль засорения фильтров.
• Контроль работы вентиляторов и заслонок.

Согласно СП 158.13330.2014, в нерабочее время допускается уменьшение воздухообмена на 50%. Резервирование вентиляторов принимается в соответствии с СП 60.13330.

Для систем, обслуживающих помещения с химически активными газами или парами, воздуховоды должны выполняться из коррозионно-стойких материалов.

Ошибки на этапе проектирования вентиляции лаборатории — одни из самых дорогих и опасных. Вот самые частые из них:

Большинство этих ошибок можно предотвратить на этапе проектирования, если привлекать специалистов и выполнять расчёты под конкретные процессы и вещества.

Используйте этот чек-лист для проверки проекта вентиляции лаборатории:

Если все пункты проверены — система готова к реализации.
