Какая вентиляция нужна для чистых помещений?

Чистое помещение — это помещение, в котором контролируется концентрация аэрозольных частиц в воздухе, а при необходимости — также микроорганизмы, температура, влажность, давление и другие параметры, влияющие на технологический процесс.

Важно понимать разницу между понятиями:

• Чистое помещение — контролируется концентрация частиц заданного размера.
• Стерильное помещение — дополнительно контролируется микробиологическая чистота (отсутствие жизнеспособных микроорганизмов).
• Контролируемая зона — более широкое понятие, включающее чистые помещения и прилегающие зоны с ограниченным доступом.
• Производственное помещение с усиленной фильтрацией — не является чистым помещением по ISO 14644, так как не имеет полноценного контроля параметров и регулярной квалификации.

Чистота воздуха в чистых помещениях обеспечивается не только фильтрацией, но и архитектурой потоков воздуха, герметичностью ограждающих конструкций, дисциплиной персонала и правильной эксплуатацией системы.

Основным документом для классификации чистых помещений является ГОСТ Р ИСО 14644-1, который устанавливает 9 классов чистоты (ISO 1 — наиболее строгий, ISO 9 — наименее строгий среди классифицируемых чистых помещений).

Важно: значения концентрации частиц для каждого класса должны указываться по конкретной редакции ГОСТ Р ИСО 14644-1 с обязательным указанием размера частиц и состояния помещения — «в покое» (at-rest) или «в эксплуатации» (operational).

В фармацевтической промышленности применяется классификация GMP ЕАЭС (Grades A, B, C, D). Важно понимать: ISO-класс, класс медицинской чистоты и GMP Grade нельзя механически считать полностью взаимозаменяемыми. Их сопоставление допустимо только как ориентир, а окончательные требования определяются назначением помещения, технологическим процессом и профильными нормативами.

GMP Grade A соответствует критическим зонам асептического производства и обычно сопоставляется с ISO 5 в состоянии «в эксплуатации». GMP Grade B — зоны, непосредственно окружающие Grade A (ISO 5 в состоянии «в покое» или ISO 7 в «эксплуатации»). Grade C и D — зоны для менее критичных стадий (ISO 7–8).

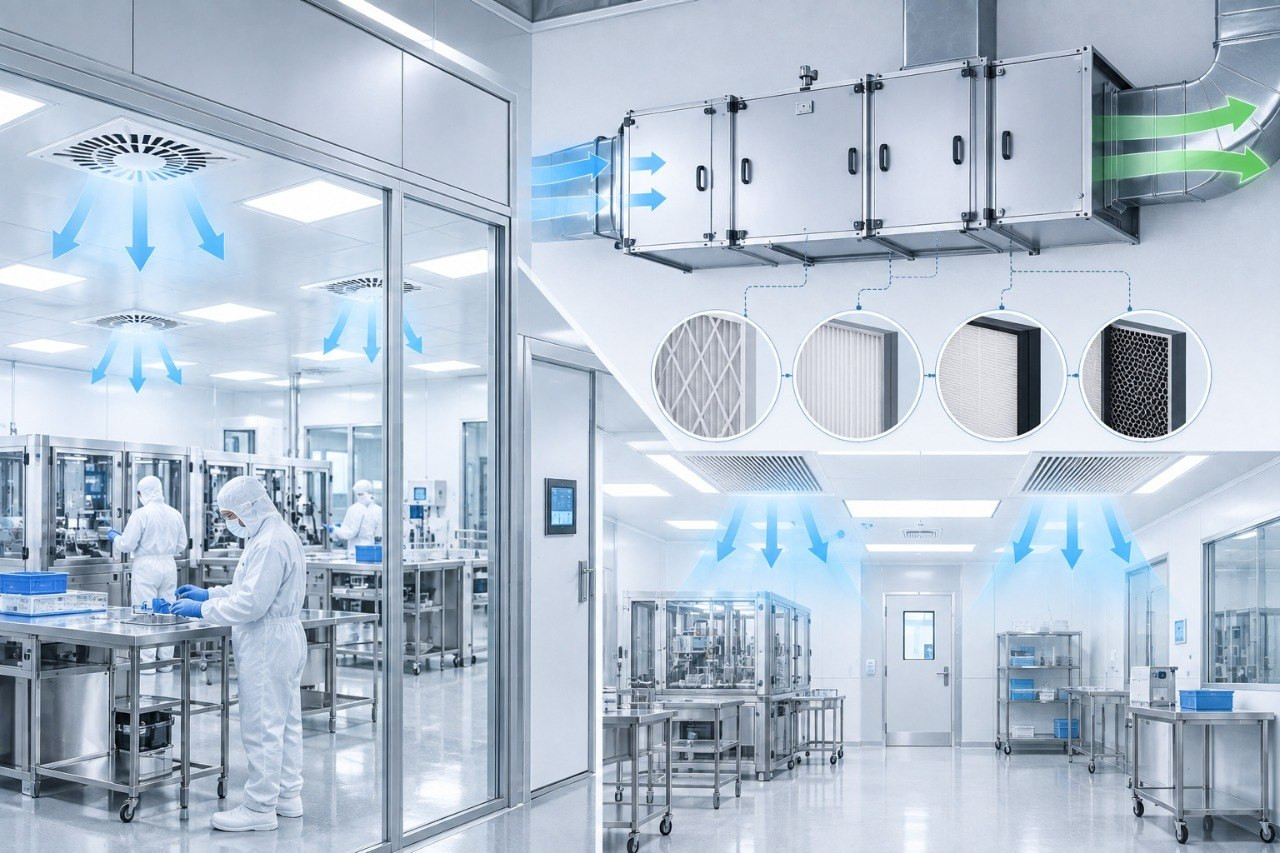

Типовая система вентиляции чистого помещения состоит из следующих элементов:

• Забор наружного воздуха — наружная защитная решётка и клапан.
• Фильтр предварительной очистки (G4) — задерживает крупные частицы, защищая установку и последующие фильтры.
• Калорифер и охладитель — для подогрева зимой и охлаждения летом.
• Вентиляторный блок — создаёт необходимое давление и расход воздуха.
• Фильтр тонкой очистки (F7–F9) — задерживает мелкодисперсные загрязнения.
• HEPA-фильтр на конечной ступени (H13–H14) — обеспечивает финальную очистку воздуха.
• Приточный распределитель — потолочные фильтровентиляционные панели (FFU) или диффузоры.
• Вытяжные решётки и обратные фильтры — для удаления загрязнённого воздуха.
• Система автоматики и мониторинга — датчики температуры, влажности, перепада давления, загрязнения фильтров.

Две основные схемы организации вентиляции:

• Централизованная система — одна или несколько центральных приточных установок обслуживают группу чистых помещений. Требует грамотного зонирования, балансировки и защиты от перетоков. Подходит для крупных производств с несколькими зонами одного класса чистоты.
• Локальная система — используются автономные чистые модули, фан-фильтр-блоки (FFU), потолочные HEPA-модули. Подходит для отдельных технологических зон и помещений с разными классами чистоты.

Для систем с высокими требованиями рекомендуется использовать приточные установки с возможностью установки HEPA-фильтров и прецизионной автоматикой.

В системах вентиляции чистых помещений применяется многоступенчатая фильтрация для последовательной очистки воздуха.

• Предварительная очистка (G3–G4) — задерживает крупные частицы (пыль, волокна) размером >10 мкм. Защищает установку и продлевает срок службы более тонких фильтров.
• Фильтр тонкой очистки (F7–F9) — задерживает частицы размером 1–5 мкм (пыль, споры, аллергены). Обеспечивает до 95% очистки.
• HEPA-фильтры (H13–H14) — обеспечивают финальную очистку воздуха перед подачей в чистую зону:
  • H13 — эффективность ≥ 99,95% по MPPS (задерживает частицы размером 0,1–0,3 мкм).
  • H14 — эффективность ≥ 99,995% по MPPS. Применяется в наиболее критичных зонах (ISO 5 и выше).
• ULPA-фильтры (U15–U17) — для особо требовательных технологических процессов (микроэлектроника, нанотехнологии). Эффективность ≥ 99,9995%.

Важно понимать: установка HEPA-фильтра H14 автоматически не делает помещение чистым. Результат зависит также от:

• герметичности фильтров и их правильного монтажа;
• отсутствия утечек в корпусе установки и воздуховодах;
• равномерности распределения воздуха по помещению;
• правильной организации вытяжки;
• источников загрязнения внутри помещения (персонал, оборудование, материалы).

Кроме того, для фармацевтических чистых помещений в критических зонах часто требуются фильтры не ниже H14.

Необходимый контроль фильтров:

• Контроль перепада давления на фильтрах — для своевременной замены.
• Проверка целостности HEPA-фильтров (испытания на герметичность).
• Своевременная замена фильтрующих элементов по графику или по сигналу датчиков.
• Проведение испытаний после монтажа и ремонта.

Воздухообмен в чистых помещениях рассчитывается не только по кратности. Учитываются следующие факторы:

• класс чистоты (ISO 14644 или GMP);
• площадь и высота помещения;
• количество людей и их активность;
• тепловыделения от оборудования и освещения;
• влаговыделения;
• выделение частиц и аэрозолей от технологического процесса;
• внутренние технологические источники загрязнений;
• требуемый перепад давления с соседними зонами;
• тип воздушного потока (турбулентный или однонаправленный);
• допустимая скорость воздуха (для однонаправленного потока);
• режим работы — «в покое» или «в эксплуатации».

Базовая формула предварительного расчёта:

L = n × V

где: L — расход воздуха, м³/ч; n — требуемая кратность, ч⁻¹; V — объём помещения, м³.

Важно: эта формула используется только для предварительной оценки. Окончательный расход должен подтверждаться расчётом загрязнений, теплового баланса, схемы потоков и результатов квалификации.

Пример предварительного расчёта:

• Помещение площадью 50 м², высота 3 м → объём V = 50 × 3 = 150 м³.
• Предварительная кратность для оценки (не норма!) — 30 ч⁻¹.
• L = 150 × 30 = 4 500 м³/ч.

Для расчёта и подбора оборудования рекомендуется обращаться к специалистам по проектированию систем вентиляции.

В чистых помещениях используются два принципиально разных подхода к организации движения воздуха.

Важно: однонаправленный поток не означает автоматически стерильность. Он снижает риск попадания частиц в критическую рабочую зону, но не заменяет санитарные и технологические процедуры. Однонаправленный поток требует тщательного проектирования воздухораспределения, чтобы избежать зон застоя и завихрений.

Для предотвращения перетока загрязнений между зонами с разными классами чистоты используется каскад давления.

Принцип каскада давления:

• Воздух движется из более чистой зоны в менее чистую.
• Самое высокое давление поддерживается в помещении с наивысшим классом чистоты.
• Между зонами с различными классами чистоты часто предусматривают перепад давления 5–20 Па (конкретное значение определяется проектом и технологией).
• Доступ в чистые зоны осуществляется через воздушные шлюзы (тамбуры), где сильные потоки воздуха удаляют частицы.

Две основные схемы:

• Положительное давление — защита продукции от поступления загрязнений из соседних зон (фармацевтика, микроэлектроника).
• Отрицательное давление — локализация опасных, токсичных, инфекционных или пылевых загрязнений (микробиологические лаборатории, зоны с химическими реагентами).

Для обеспечения каскада давления необходимы:

• Точный баланс между притоком и вытяжкой в каждой зоне.
• Система автоматического контроля и оповещения при нарушении перепада.
• Герметичные ограждающие конструкции и двери с уплотнителями.

Важно: согласно ГОСТ Р ИСО 14644-4, перепад давления между чистыми зонами с разными классами чистоты обычно принимают в диапазоне 5–20 Па, если иные значения не обоснованы проектом и технологией.

Температура и влажность в чистых помещениях должны поддерживаться стабильно в заданных пределах. Параметры определяются:

• технологическим регламентом и требованиями к продукции;
• нормативами для конкретной отрасли (фармацевтика, электроника, пищевая промышленность);
• требованиями к персоналу (комфортные условия труда);
• требованиями к оборудованию (защита от конденсации, электростатики).

Влияние влажности:

• Слишком высокая влажность (≥ 70%) — риск конденсации, коррозии, развития микроорганизмов.
• Слишком низкая влажность (≤ 30%) — риск электростатических разрядов (особенно в микроэлектронике).

Для поддержания параметров необходимы:

• калориферы для подогрева зимой;
• охладители и осушители для летнего периода;
• увлажнители при необходимости (для поддержания минимальной влажности);
• датчики температуры и относительной влажности с выводом в систему мониторинга;
• резервирование наиболее критичных узлов.

Не указывайте одну универсальную температуру или влажность для всех чистых помещений — параметры всегда определяются индивидуально под конкретный процесс и отрасль.

Требования к вентиляции чистых помещений существенно различаются в зависимости от отрасли.

Фармацевтика (GMP ЕАЭС):

• Классы GMP A–D.
• Каскад давления между зонами.
• HEPA-фильтрация не ниже H13–H14.
• Контроль частиц и микроорганизмов в режиме реального времени.
• Разделение потоков сырья, персонала и готовой продукции.
• Квалификация и регулярный мониторинг (классы А и В — каждые 6 месяцев, С и D — каждые 12 месяцев).

Медицинские помещения (операционные, стерильные зоны):

• Операционные — обычно ISO 5–7 с однонаправленным потоком над операционным полем.
• Предоперационные и реанимационные — ISO 7–8.
• Стерильные зоны хранения — ISO 8.
• Требования к медицинским помещениям определяются действующими профильными нормами (СП 158.13330), а не только ISO 14644.

Микроэлектроника и точная сборка:

• Строгий контроль частиц (ISO 3–6).
• Защита от электростатического разряда (ESD) — заземление, антистатические покрытия, контроль влажности.
• Температура и влажность — с высокой точностью.
• Локальные чистые зоны (FFU, мини-среды).
• Вытяжка от пайки, флюсов и химических процессов.

Пищевая промышленность:

• Разделение чистых и грязных зон для предотвращения перекрестного загрязнения.
• Защита продукции от конденсата и пыли.
• Исключение перетока воздуха из санитарно неблагополучных помещений.
• Устойчивость оборудования к мойке и дезинфицирующим средствам.

Производство медицинских изделий:

• Контроль частиц по ISO 14644.
• Чистые шлюзы для персонала и материалов.
• Требования к упаковке и стерилизации.
• Документирование параметров и квалификация оборудования.

Для каждой отрасли рекомендуется индивидуальный проект, разработанный специалистами ОВиК совместно с технологом и ответственными за качество.

Современная система вентиляции чистого помещения должна быть оснащена автоматикой и системой мониторинга для непрерывного контроля параметров.

Обязательные и рекомендуемые элементы автоматики:

• Датчики температуры и влажности.
• Датчики перепада давления между зонами (каскад давления).
• Датчики загрязнения фильтров (перепад давления на фильтрах).
• Контроль расхода воздуха в приточных и вытяжных каналах.
• Мониторинг частиц (счётчики частиц в режиме реального времени для критических зон).
• Аварийная сигнализация при выходе параметров за допустимые пределы.
• Диспетчеризация и архивирование параметров.
• Автоматическое переключение на резервное оборудование (для критических процессов).

Этапы проверки и квалификации системы:

• Предварительная балансировка воздушных потоков.
• Проверка герметичности ограждений и воздуховодов.
• Тестирование HEPA-фильтров на целостность (испытания на герметичность).
• Измерение расхода воздуха и скорости потоков.
• Измерение перепадов давления между зонами.
• Контроль направления потоков воздуха (визуализация дымом).
• Подсчёт частиц для подтверждения класса чистоты.
• Проверка в состоянии «построенное» (as-built), «оснащённое» (at-rest) и «эксплуатируемое» (operational).

Регулярность квалификации: для фармацевтических чистых помещений GMP классы А и В проверяются каждые 6 месяцев, С и D — каждые 12 месяцев.

Ошибки на этапе проектирования вентиляции чистого помещения — одни из самых дорогих. Вот самые частые из них:

Большинство этих ошибок можно предотвратить на этапе проектирования, если закладывать правильные решения с самого начала и привлекать специалистов по проектированию чистых помещений.

Используйте этот чек-лист при проверке проекта вентиляции для чистого помещения:

Если все пункты проверены — проект готов к реализации. Окончательный проект должен разрабатываться специалистами ОВиК совместно с технологом и ответственными за качество.
