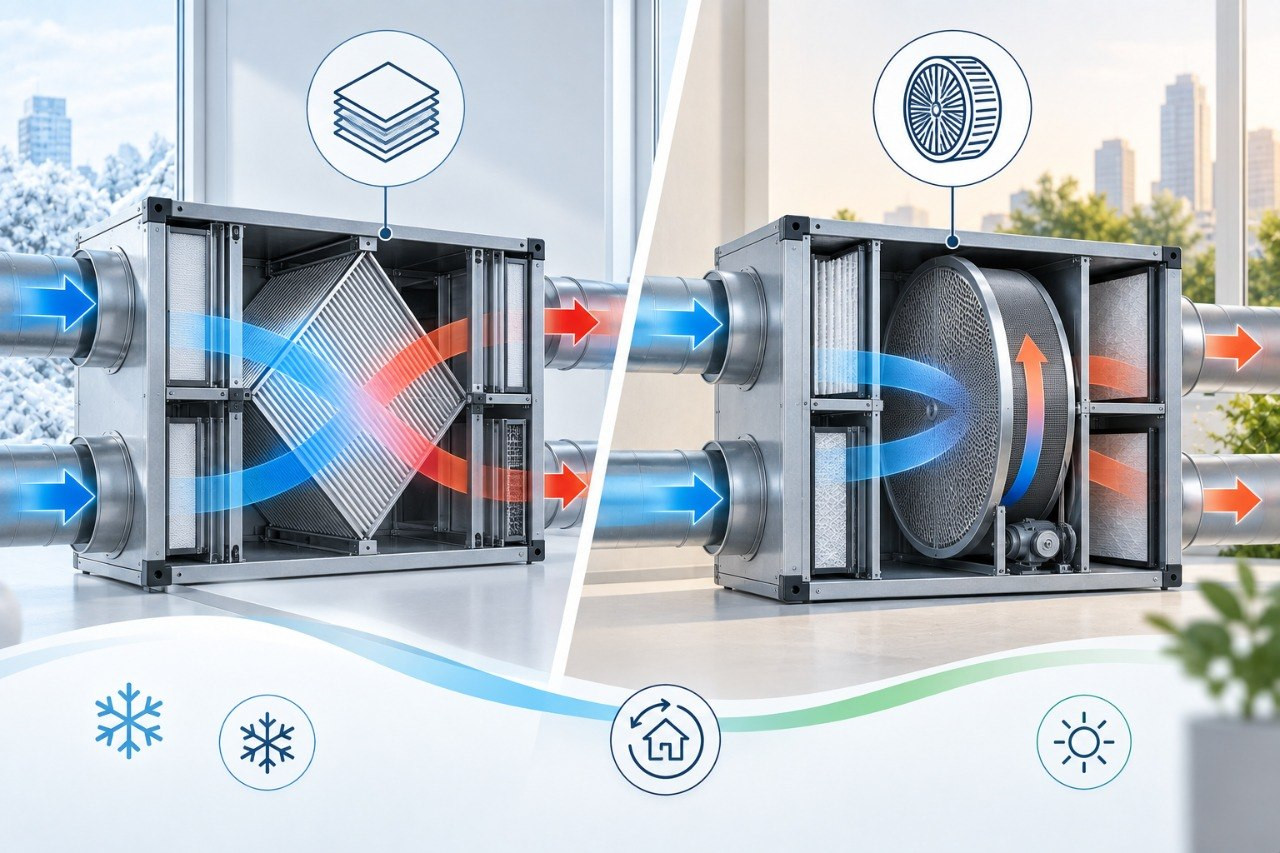

Пластинчатый или роторный рекуператор: что выбрать?

Рекуператор — это теплообменник в системе приточно-вытяжной вентиляции, который передаёт тепло от удаляемого тёплого воздуха к поступающему холодному. Он не производит тепло, а возвращает часть тепловой энергии, которая иначе ушла бы на улицу вместе с вытяжкой.

Зимой через вытяжку теряется значительная часть тепла. Без рекуперации приточный воздух приходится нагревать только калорифером, что требует больших затрат энергии. Рекуператор уменьшает потребность в догреве — современные решения позволяют возвращать заметную долю теплоты вытяжного воздуха. В отраслевых источниках для пластинчатых моделей приводятся диапазоны около 60–80%, а для роторных — около 80–90%.

Важно понимать: паспортный КПД — это не то же самое, что фактическая сезонная экономия. Реальная эффективность зависит от температуры наружного воздуха, влажности, загрязнения фильтров, обмерзания и работы автоматики.

Пластинчатый рекуператор — это теплообменник, состоящий из пакета тонких пластин (обычно алюминиевых или полимерных). Приточный и вытяжной воздух проходят по разным каналам, разделённым стенками пластин, и тепло передаётся через эти стенки. Внутри теплообменника нет движущихся деталей.

Основные типы пластинчатых рекуператоров:

• Перекрёстный — воздушные потоки пересекаются под прямым углом. Самый простой и распространённый тип.
• Противоточный — потоки движутся навстречу друг другу. Обеспечивает более высокую эффективность.
• Перекрёстно-противоточный — комбинирует оба принципа для оптимального баланса эффективности и компактности.
• Пластинчатый энтальпийный (мембранный) — дополнительно способен частично переносить влагу. Однако его применение и свойства зависят от материала мембраны и производителя.

Преимущества пластинчатого рекуператора:

• Максимальное разделение приточного и вытяжного потоков — перенос запахов и загрязнений практически исключён.
• Отсутствие вращающихся частей, двигателя и приводной передачи — простая и надёжная конструкция.
• Сравнительно несложное обслуживание — достаточно регулярной очистки теплообменника и контроля фильтров.
• Подходит для объектов, где особенно важно исключить перенос запахов и загрязнений (медицина, образование, жилые помещения).

Недостатки пластинчатого рекуператора:

• Риск обмерзания при низкой наружной температуре и высокой влажности вытяжного воздуха.
• Необходимость проектировать систему защиты от замерзания (преднагрев, байпас, оттайка).
• В стандартном алюминиевом исполнении не возвращает влагу, поэтому зимой воздух в помещении может пересушиваться.
• Эффективность и сопротивление зависят от геометрии пластин, загрязнения и режима работы.

Роторный рекуператор — это вращающийся теплообменный барабан с насадкой, которая поочерёдно проходит через тёплый (вытяжной) и холодный (приточный) воздушные потоки. Насадка аккумулирует тепло в вытяжном канале, а затем отдаёт его приточному воздуху при вращении. Для работы требуются электродвигатель, привод, подшипники и автоматика управления скоростью вращения.

Преимущества роторного рекуператора:

• Высокий потенциал возврата теплоты — стабильный КПД 80–90% в реальных условиях эксплуатации.
• Частичный возврат влаги — ротор способен переносить часть влаги из вытяжного воздуха в приточный, уменьшая пересушивание воздуха зимой.
• Более высокая устойчивость к обмерзанию — постоянное вращение предотвращает накопление льда. Даже при –25…–30°C система продолжает работать без резких потерь эффективности.
• Хорошая применимость для систем с постоянным режимом работы и крупными расходами воздуха.
• Возможность регулирования производительности изменением скорости вращения ротора.

Недостатки роторного рекуператора:

• Возможен частичный перенос воздуха, запахов, влаги и загрязнений между вытяжным и приточным потоками.
• Требует регулярного сервисного обслуживания движущихся компонентов (ротор, привод, подшипники, ремни).
• Не всегда допустим при вытяжке из санитарных, кухонных, лабораторных, медицинских, химических и иных загрязнённых помещений.
• Обычно имеет более высокую начальную стоимость по сравнению с пластинчатыми аналогами.

Ниже приведена сводная таблица сравнения пластинчатых и роторных рекуператоров по основным критериям выбора.

Важные уточнения:

• Пластинчатый рекуператор не всегда дешевле в итоге: при суровом климате затраты на преднагрев и оттайку влияют на общую экономику.
• Роторный вариант не всегда выгоднее, несмотря на высокий КПД: при загрязнённой вытяжке потенциальный переток может быть недопустим.
• Сравнение нужно делать по стоимости владения (CAPEX + OPEX), а не только по цене установки.

Зимой холодный наружный воздух содержит мало влаги. При нагреве до комфортной температуры его относительная влажность падает, и воздух становится сухим. Это приводит к пересыханию слизистых, дискомфорту, статическому электричеству и даже повреждению отделочных материалов.

Обычный пластинчатый рекуператор (алюминиевый) не возвращает влагу — влага из вытяжного воздуха конденсируется на пластинах и удаляется через дренаж. В результате приточный воздух остаётся сухим. Мембранные (энтальпийные) пластинчатые рекуператоры способны частично переносить влагу, но их эффективность зависит от материала мембраны и условий работы.

Роторный рекуператор, напротив, способен частично переносить влагу из вытяжного воздуха в приточный. Теплоаккумулирующая насадка ротора не только передаёт тепло, но и переносит часть водяного пара. Это уменьшает пересушивание воздуха зимой, повышая комфорт и снижая потребность в дополнительном увлажнении.

Важно: возврат влаги роторным рекуператором не заменяет полноценный увлажнитель в помещениях с жёсткими требованиями к влажности. Конкретная величина влагопереноса зависит от типа ротора, температуры, влажности вытяжного воздуха, режима вращения и параметров установки.

Почему возникает обмерзание

Тёплый влажный вытяжной воздух, проходя через холодный теплообменник, охлаждается ниже точки росы. Влага конденсируется, а при отрицательных температурах конденсат замерзает на поверхности теплообменника. Лёд увеличивает аэродинамическое сопротивление, снижает расход воздуха и эффективность рекуперации, а в тяжёлых случаях может полностью заблокировать каналы.

Критичность обмерзания зависит от температуры наружного воздуха, влажности вытяжного воздуха, расхода воздуха, КПД и схемы установки.

Для пластинчатого рекуператора применяются следующие способы защиты от обмерзания:

• Электрический или водяной преднагрев приточного воздуха перед рекуператором.
• Байпас рекуператора — временное отключение теплообменника при угрозе обмерзания.
• Циклическая оттайка — периодическое отключение или реверсирование потоков для оттаивания.
• Уменьшение приточного расхода для снижения охлаждения вытяжного воздуха.
• Временная рециркуляция тёплого воздуха из помещения.
• Корректное устройство дренажа конденсата и гидрозатвора.

Для роторного рекуператора:

• Роторный рекуператор обычно устойчивее к замерзанию за счёт переноса влаги и особенностей работы ротора — постоянное вращение предотвращает накопление льда.
• При суровых морозах может потребоваться снижение скорости вращения ротора или корректировка режимов.
• Необходим контроль температур, фильтров, привода и аварийных алгоритмов.

Важно: роторный рекуператор не является «совсем не обмерзающим» устройством. При определённых условиях (экстремально низкие температуры, высокая влажность вытяжки, неправильные настройки автоматики) обмерзание возможно, хотя риск значительно ниже, чем у пластинчатого.

Пластинчатый рекуператор — рациональный выбор в следующих сценариях:

• Квартира, частный дом, таунхаус — где важна простота, надёжность и минимальное обслуживание.
• Небольшой офис — с умеренным расходом воздуха и стандартными требованиями.
• Детские, образовательные или медицинские учреждения — при необходимости максимально разделить потоки и исключить перенос запахов и загрязнений (окончательное решение зависит от профильных норм).
• Помещения, где вытяжной воздух содержит запахи, загрязнения или аэрозоли, нежелательные для возврата в приточный поток (санузлы, кухни в небольших зданиях).
• Объекты, где критична простота конструкции и обслуживания — отсутствие движущихся частей снижает риск поломок.
• Проекты с возможностью организации качественной противообмерзающей защиты — преднагрев, байпас, оттайка.

Для реализации пластинчатой рекуперации подходят приточно-вытяжные установки Avimi, в которых рекуператор может быть как пластинчатым, так и роторным.

Роторный рекуператор — сильный вариант в следующих сценариях:

• Офисные здания с длительным графиком работы — где важна стабильная эффективность и возврат влаги.
• Торговые центры и торговые галереи — с большими расходами воздуха и круглосуточной эксплуатацией.
• Спортивные комплексы, фитнес-центры, общественные здания — где важно поддерживать комфортный микроклимат при высокой нагрузке.
• Производственные и складские объекты с относительно чистой вытяжкой — где допустим перенос воздуха между потоками.
• Системы с большими расходами воздуха — роторные рекуператоры эффективны при производительности от 3000–5000 м³/ч.
• Здания в холодном климате — где важны возврат влаги и снижение потребности в преднагреве.
• Объекты с сервисной службой или договором на техническое обслуживание — для регулярного контроля движущихся частей.

Где роторный рекуператор требует особой осторожности или может быть неуместен:

• Кухни ресторанов и фуд-кортов (жир, запахи).
• Санузлы и зоны с высокой влажностью.
• Лаборатории с химическими реагентами.
• Инфекционные и изолированные медицинские зоны.
• Помещения с токсичными, пахучими или химически активными выделениями.
• Зоны с повышенным содержанием жира, масла, дыма, пыли или аэрозолей.
• Взрывоопасные производства без специализированного технического решения.

Для объектов с большими расходами воздуха в холодном климате Avimi предлагает водяные приточно-вытяжные установки с роторными рекуператорами, обеспечивающие КПД 80–90% и стабильную работу при низких температурах.

Для оценки экономической эффективности рекуператора важно сравнивать не только цену оборудования, но и полную стоимость владения (CAPEX + OPEX).

CAPEX (капитальные затраты):

• Цена оборудования с рекуператором.
• Стоимость монтажа и обвязки.
• Автоматика и дополнительные узлы (преднагрев, байпас, дренаж).

OPEX (эксплуатационные расходы):

• Затраты на подогрев воздуха (основная статья экономии).
• Электроэнергия на работу вентиляторов и привода ротора (для роторных).
• Обслуживание, замена фильтров, ремонт привода (для роторных).

Формула для ориентировочной тепловой мощности, требуемой для нагрева приточного воздуха:

Q = 0,335 × L × Δt

где: Q — тепловая мощность, Вт; L — расход воздуха, м³/ч; Δt — разница температур, °C.

Пример расчёта:

Для установки с расходом 3 000 м³/ч и необходимым нагревом воздуха с –20°C до +18°C:

Q = 0,335 × 3 000 × 38 = 38 190 Вт

То есть без учёта рекуперации нужно около 38,2 кВт тепловой мощности. Рекуператор уменьшает потребность в догреве, но реальная экономия зависит от его фактической эффективности и режима противообмерзающей защиты.

Примерный расчёт экономии: при работе 24/7 в отопительный сезон (200 дней) экономия на подогреве может составлять десятки и сотни тысяч рублей в год. Роторные рекуператоры с КПД 80–90% обеспечивают экономию, которая окупает более высокую стоимость установки за первый же сезон.

Ошибки на этапе выбора рекуператора — одни из самых распространённых в проектировании вентиляции. Вот самые частые из них:

Большинство этих ошибок можно предотвратить на этапе проектирования, если привлекать специалистов и выполнять расчёты под конкретный объект.

Используйте этот чек-лист для выбора рекуператора под ваш объект:

Если все пункты проверены — вы выбрали оптимальный рекуператор для вашего объекта.
