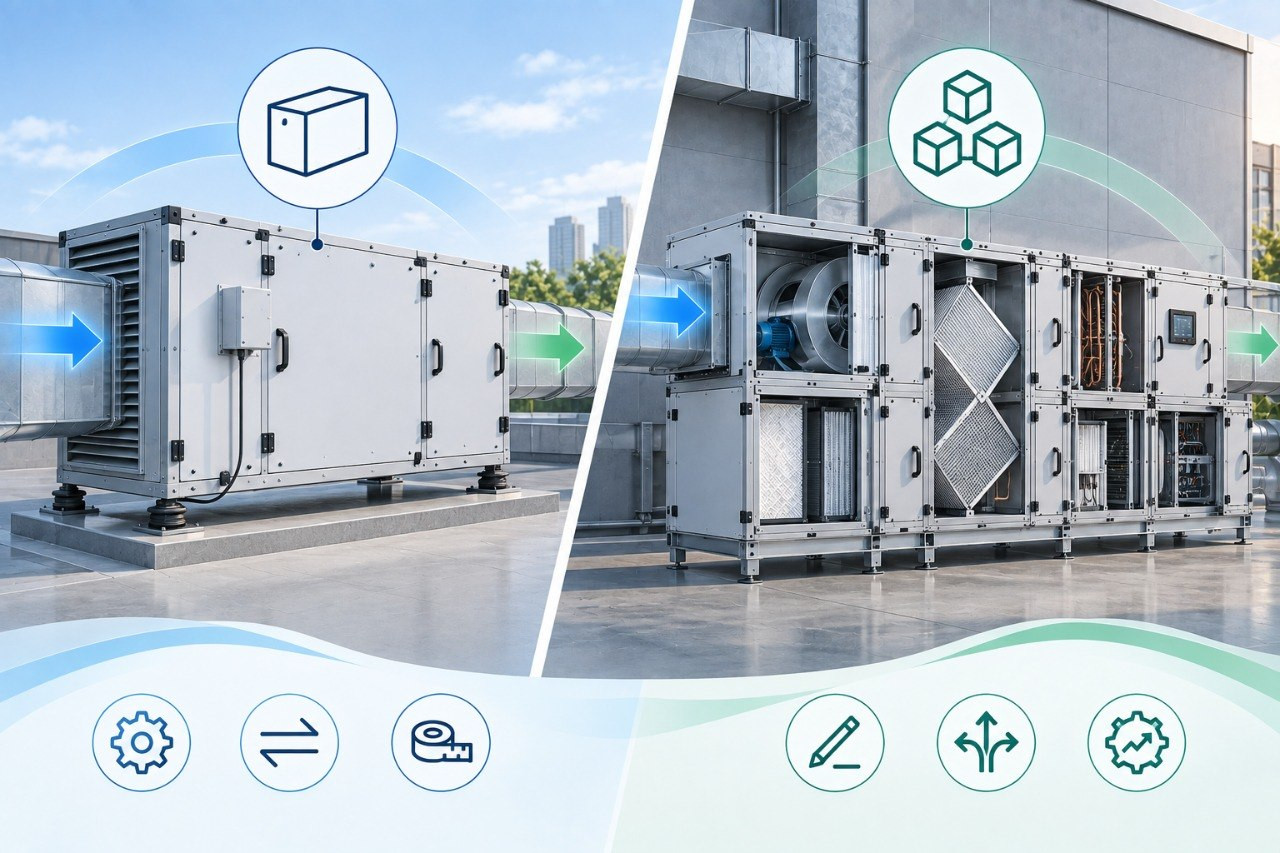

Моноблочная или модульная вентиляционная установка?

Моноблочная вентиляционная установка (ПВУ) — это готовое заводское изделие в едином корпусе, внутри которого уже размещены все основные компоненты: вентиляторы, фильтры, нагреватель, автоматика, а иногда и рекуператор с охладителем. Поставка осуществляется в виде одного блока или минимального количества крупных сборных частей.

Типовой состав моноблока:

• Приточный и вытяжной вентиляторы (в одном корпусе).
• Воздушные фильтры (обычно G4+F7).
• Пластинчатый или роторный рекуператор (при наличии).
• Электрический или водяной калорифер.
• Охладитель (опционально).
• Дренажная система и поддон для конденсата.
• Шумоглушение (встроенное).
• Автоматика и датчики.

Преимущества моноблока:

• Быстрый подбор — серийные модели с готовыми характеристиками.
• Короткие сроки поставки — при наличии на складе.
• Меньше монтажных операций — установка подключается к воздуховодам, трубам и электричеству.
• Компактность — единый корпус экономит место в венткамере.
• Гарантия на комплексное решение — производитель отвечает за совместимость всех узлов.
• Меньший риск ошибок — нет необходимости самостоятельно увязывать компоненты разных производителей.

Ограничения моноблока:

• Ограниченная конфигурация — нельзя добавить увлажнение, УФ-обработку, второй нагреватель или резервный вентилятор, если это не предусмотрено моделью.
• Логистика — крупный корпус может не пройти в дверной проём или лифт.
• Сложность модернизации — добавление новой функции часто требует замены всей установки.
• Сервис — доступ к внутренним узлам ограничен конструкцией корпуса.

Моноблоки чаще используются для типовых объектов с расходом воздуха до 3000–5000 м³/ч, но некоторые производители выпускают более мощные модели.

Модульная (секционная) вентиляционная установка собирается из отдельных функциональных блоков (секций), которые поставляются отдельно и соединяются на объекте в проектной последовательности. Каждая секция выполняет конкретную функцию, и их набор может быть сформирован индивидуально под проект.

Типовые секции модульной ПВУ:

• Входная секция (с регулируемым клапаном).
• Секция фильтрации (G4, F7, F9, угольные, HEPA).
• Секция рекуперации (пластинчатая, роторная, гликолевая).
• Вентиляторная секция (приточная и/или вытяжная).
• Секция шумоглушения.
• Секция нагрева (водяной или электрический калорифер).
• Секция охлаждения (чиллер-фанкойл, DX).
• Секция увлажнения/осушения.
• Секция рециркуляции или смешения.
• Сервисная секция (для доступа к теплообменникам).

Преимущества модульной ПВУ:

• Высокая гибкость — можно собрать установку под любые параметры: расход, давление, фильтрацию, температуру, влажность.
• Лёгкая логистика — секции меньше моноблока, их проще занести через узкие проёмы и поднять на этаж.
• Удобный сервис — доступ к каждой секции отдельно, замена фильтров или ремонт вентилятора не требует разбора всей установки.
• Масштабируемость — можно добавить секции при расширении объекта или изменении технологии.
• Резервирование — возможность установки двух вентиляторов, двух калориферов и т.д.
• Подходит для больших расходов — от 2000–3000 м³/ч до сотен тысяч м³/ч.

Ограничения модульной ПВУ:

• Более высокая стоимость — как самого оборудования, так и проектирования.
• Сложный монтаж — требует квалифицированной сборки и герметизации стыков.
• Больше места — общая длина установки может быть значительной.
• Требует тщательной пусконаладки — настройка всех секций и автоматики.

Важно различать «модульную ПВУ» и «наборную вентиляцию». Эти понятия часто путают, но они принципиально разные.

Важная ремарка: модульная установка не обязательно хуже или лучше моноблока — она решает другую задачу. Наборная вентиляция может быть оправдана для сложной реконструкции, но обычно требует высокой инженерной квалификации и строгого контроля монтажа. В модульной ПВУ все секции разработаны для совместной работы и имеют единую систему автоматики, тогда как в наборной системе компоненты могут быть от разных производителей и требуют более сложной увязки.

Ниже приведена сводная таблица сравнения моноблочных и модульных вентиляционных установок по основным критериям выбора.

Выводы из таблицы:

• Моноблок выигрывает при типовой задаче и необходимости быстро ввести систему в эксплуатацию.
• Модульная ПВУ выигрывает при нестандартных параметрах, больших расходах воздуха, сложной обработке, высокой фильтрации и требовании к масштабированию.
• Необходимо оценивать не только цену корпуса, но и монтаж, логистику, венткамеру, электропитание, автоматику, сервис и будущую модернизацию.
• Отраслевые обзоры приводят ориентировочные диапазоны: моноблочные решения чаще используют до примерно 3000 м³/ч, серийные секционные — в диапазоне порядка 2000–10000 м³/ч, а модульные AHU могут перекрывать существенно более широкий диапазон. Эти числа не являются нормой и зависят от производителя.

Тип установки зависит от масштаба объекта, требований к воздуху и условий монтажа. Рассмотрим типовые сценарии.

Частный дом, квартира, таунхаус

• Рекомендация: чаще подходит компактная моноблочная приточно-вытяжная установка с рекуперацией.
• Важны низкий уровень шума, рекуперация, компактность и простое обслуживание.
• Модульное решение может быть оправдано для большого дома, бассейна, винного погреба, домашнего спортзала или нескольких независимых зон.

Малый офис, магазин, салон, кафе

• Моноблок подходит при типовых расходах, ограниченном месте и стандартных требованиях.
• Модульная установка может потребоваться при кухне, высокой тепловой нагрузке, необходимости охлаждения, усиленной фильтрации или нескольких режимах работы.

Ресторан, фуд-корт, кухня

• Часто нужны отдельные системы притока и вытяжки.
• Модульное решение оправдано при необходимости сложной фильтрации, компенсации вытяжки, рекуперации с ограничениями по перетокам, подогрева, охлаждения и шумоглушения.
• Нельзя объединять вытяжку кухни с общеобменной системой без соблюдения требований пожарной безопасности и проектных решений.

Офисное здание, ТЦ, спортивный комплекс

• При больших расходах воздуха и разных режимах по зонам модульные установки обычно дают больше возможностей.
• Могут потребоваться рекуперация, VAV-регулирование, водяные калориферы, охладители, шумоглушение, резервирование и интеграция с BMS.

Производство, склад, лаборатория, чистое помещение

• Модульная ПВУ предпочтительна при требованиях к нескольким ступеням фильтрации, подпору, контролю влажности, взрывозащите, агрессивным средам, технологическим выбросам или резервированию.
• Финальный выбор — только после анализа технологии и действующих отраслевых норм.

Для реализации любого решения в Avimi представлены как моноблочные приточные установки, так и приточно-вытяжные установки (включая модульные секционные решения под заказ).

Перед выбором установки необходимо собрать полный набор исходных данных. Вот контрольный список:

• Расход воздуха — по каждому помещению, м³/ч.
• Режимы работы — максимальный и минимальный.
• Наружные температуры — расчётные зимние и летние.
• Обработка воздуха — нагрев, охлаждение, осушение, увлажнение.
• Фильтрация — классы фильтров (G4, F7, F9, уголь, HEPA).
• Рекуперация — тип (пластинчатая, роторная, гликолевая) и необходимость.
• Аэродинамическое сопротивление — сети воздуховодов (Па).
• Шум — допустимый уровень в обслуживаемых помещениях.
• Место установки — габариты венткамеры, проёмы, перекрытия.
• Логистика — дверные проёмы, лифты, крановые возможности.
• Нагрузка на перекрытие — вес установки.
• Инженерные подключения — электросеть, вода, теплоноситель, холодильный контур, дренаж.
• Автоматика — интеграция с BMS, диспетчеризация.
• Сервисный доступ — проходы для замены фильтров и обслуживания.
• Перспективы — возможность расширения объекта в будущем.

Конструктив установки напрямую влияет на сложность монтажа, логистику и удобство обслуживания.

Моноблок:

• Быстрее подключается, но его необходимо физически занести или поднять на место установки.
• Требуется проверка габаритов дверей, лифтов, лестничных клеток и крановых возможностей.
• Установка подключается к воздуховодам, трубам и электричеству — минимальное количество соединений.
• Сервис: доступ к внутренним узлам зависит от конструкции корпуса — иногда требуется полное открытие передней панели.

Модульная ПВУ:

• Секции проще доставить через узкие проёмы отдельно.
• Монтаж требует сборки и герметизации стыков, соединения автоматики, трубопроводов и дренажа.
• Требует квалифицированной пусконаладки и балансировки всех секций.
• Сервис: доступ к каждой секции отдельно, замена фильтров и ремонт узлов без разбора всей установки.

Общие правила:

• В проекте необходимо предусмотреть зоны обслуживания: замена фильтров, извлечение теплообменника, доступ к вентилятору, очистка поддона, ревизия клапанов и приводов.
• Нельзя устанавливать ПВУ вплотную к стене или потолку, если невозможно открыть сервисную дверь.
• Для наружных установок важна защита от осадков, утепление, дренаж, морозостойкость и виброизоляция.
• Профессиональный монтаж и пусконаладку должны выполнять специалисты: работа ПВУ зависит не только от оборудования, но и от правильного расчёта, подключения, балансировки и настройки автоматики.

Avimi предлагает как готовые моноблочные решения, так и модульные приточно-вытяжные установки с возможностью индивидуальной комплектации.

Ошибки на этапе выбора установки — одни из самых дорогих. Вот самые частые из них:

Большинство этих ошибок можно предотвратить на этапе проектирования, если привлекать специалистов и выполнять комплексный расчёт системы.

Используйте этот чек-лист для проверки выбора ПВУ под ваш объект:

Если все пункты проверены — вы выбрали оптимальную вентиляционную установку для вашего объекта.
