Вентиляция холодильных камер — это не про свежий воздух для людей, а про защиту продуктов и испарителей. В камере хранения мяса при +2°C и влажности 95% испаритель обмерзает за 8 часов, компрессор работает в цикле 70% времени (вместо нормативных 30%), а продукты теряют до 2% массы за счёт усушки. Решение — правильный приточный дефицит (10% от объёма камеры), локальная вытяжка перед испарителем и осушение воздуха. В этой статье — расчёт вентиляции холодильных камер по СП 131.13330.2025 и ГОСТ Р 57183-2016, схемы для мяса, рыбы и овощей, а также экономия на электроэнергии до 50%.

Ключевые термины

вентиляция холодильной камеры обмерзание испарителя осушитель холодильник приточный дефицит вытяжка испарителя СП 131.13330

Нормы актуальны для проектирования новых и модернизации существующих холодильных камер. Для подбора вентиляционного оборудования используйте каталог приточных установок Avimi.

Физика обмерзания испарителей и последствия для продуктов

В холодильной камере при положительной температуре (0…+8°C) воздух всегда насыщен влагой — относительная влажность достигает 90–95%. Испаритель внутри камеры работает при температуре кипения хладагента -20…-25°C. Точка росы при +2°C и влажности 90% составляет около +0,5°C. Это означает, что влага из воздуха конденсируется на холодной поверхности испарителя, а затем замерзает, образуя шубу льда.

Почему это происходит?

t_воздуха в камере = +2°C, φ = 95% → точка росы ≈ +1,3°C.
Испаритель охлаждён до -20°C → любой контакт с влажным воздухом вызывает конденсацию и намерзание.
При недостатке притока свежего воздуха влажность растёт ещё быстрее (продукты сами испаряют влагу).

Продукт	Температура воздуха, °C	Относительная влажность, %	Срок хранения (дней)	Вентиляция (приток)
Мясо (охлаждённое)	+2…+4	85–90	7–10	Дефицит 10%
Рыба свежая	0…+2	90–95	5–7	Дефицит 5%
Овощи, фрукты	+6…+8	90–95	20–30	Дефицит 5–8%
Молочные продукты, сыры	+4…+6	85–90	10–15	Дефицит 8%

Нормативы для холодильных камер — СП 131.13330.2025 и ГОСТ Р 57183-2016

Актуализированные правила проектирования холодильных камер вводят чёткие требования к вентиляции:

Обязательные параметры (извлечения из СП 131.13330.2025):

Приточный дефицит: от 5 до 10% от объёма камеры в час (в зависимости от продукта и частоты открывания дверей).
Вытяжка из зоны испарителя: воздуховод Ø200–315 мм, скорость воздуха в сечении 6–8 м/с, чтобы отводить влажный воздух непосредственно от источника холода.
Относительная влажность воздуха в камере: 85–92% для мяса и рыбы, 90–95% для овощей. Превышение 95% ведёт к конденсату на потолке.
Осушение воздуха перед подачей на испаритель: снимать не менее 5 г воды на 1 кг воздуха (обеспечивается осушителем или подмесом сухого наружного воздуха).
Перепад давления на фильтре испарителя: не более 200 Па — иначе автоматическая разморозка или замена фильтра.

Для большинства камер до 200 м³ приточная установка работает только на подачу сухого воздуха с улицы (зимой) или после осушителя. Вытяжка — пассивная или с низконапорным вентилятором. Важно не создавать избыточного давления, иначе влага будет выдавливаться через двери.

Схемы вентиляции холодильных камер — три типовых решения

3.1. Камера малого объема до 20 м³ (мясо, +2°C)

Для камеры 4×4×2,5 м с загрузкой до 500 кг мяса. Схема: приточный клапан Ø160 мм с калорифером (зимой) → осушитель рециркуляционный (производительность 10 г/кг) → подача воздуха в верхнюю зону у двери. Вытяжка — зонт над испарителем Ø160 мм, естественная или с осевым вентилятором. Расход: приток 200 м³/ч (10% от 20 м³), вытяжка 220 м³/ч. Осушитель удаляет до 2 л/сут влаги. Итог: испаритель не обмерзает до 48 часов непрерывной работы, компрессор работает 30–35% времени.

3.2. Камера среднего объема 50–100 м³ (овощи, +8°C)

Для овощей и фруктов высокая влажность (90–95%) нужна, поэтому осушение не применяется — только вытяжка из верхней зоны. Схема: приточка 1000 м³/ч через электрическую приточную установку с фильтром G4 (очистка от земли и пыли) → нижние диффузоры на высоте 0,5 м. Вытяжка — потолочные решётки или щелевые панели. Расход: приток 500–800 м³/ч (дефицит 5-8%), вытяжка — через испаритель и отдельный стояк. Важно: не допускать сквозняков — завяливание овощей.

3.3. Комбинированная камера (мясо + овощи в разных зонах)

В больших распределительных холодильниках часто зонируют температуру. Потребуются две независимые вентиляционные системы: одна с осушителем для мяса (t=+2°C, φ=85–90%), другая — без осушителя для овощей (t=+8°C, φ=90–95%). Между зонами — герметичная перегородка и тамбур. Для вытяжки используют промышленные вытяжные установки с регулируемой производительностью.

Камеры до 20 м³ (магазины) Складские камеры 50-200 м³ Мясные камеры +2°C Овощные камеры +8°C Рыбные камеры 0°C

Расчёт вентиляции по объёму камеры и продукту

Основная формула для расчёта минимального приточного воздуха (дефицит):

L_приток = (0,05 … 0,10) × V_камеры [м³/ч]
L_вытяжка = L_приток × 1,1 … 1,2 (баланс с учётом подсосов через двери)

Для камер с частым открыванием дверей (супермаркеты) дефицит увеличивают до 12–15%.

Объём камеры, м³	Приток (м³/ч)	Диаметр вытяжки, мм	Производительность осушителя, г/кг	Рекомендуемая мощность компрессора, кВт
20	200	160	10	2,5
50	500	200	20	5,0
100	1000	250	40	8,0
200	2000	315	80	15,0

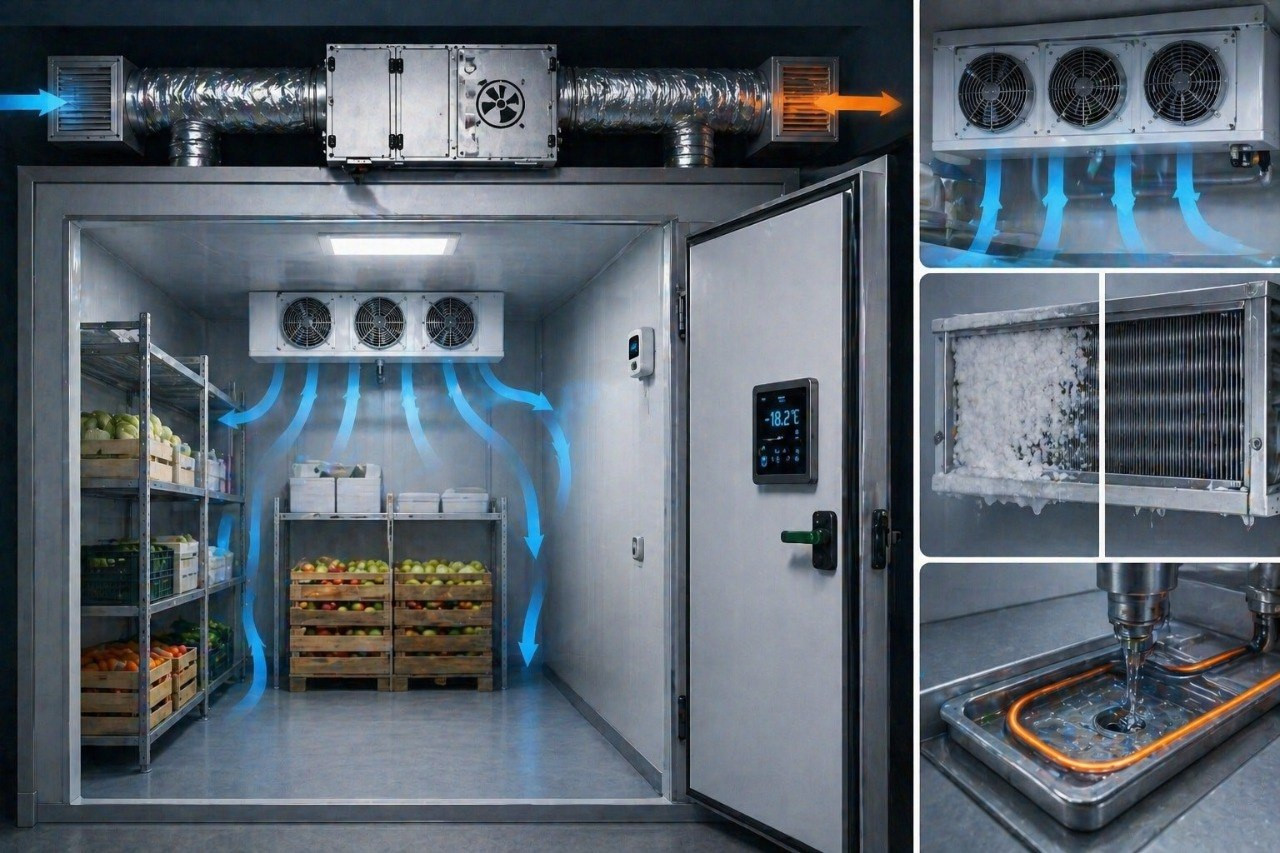

Защита испарителя от обмерзания — узлы и автоматика

Для надёжной работы холодильной камеры необходимы четыре ключевых элемента вентиляции, которые предотвращают образование льда на испарителе:

1. Вытяжка перед испарителем (принудительная)

Воздуховод Ø200–315 мм из оцинкованной или нержавеющей стали с раструбом, направленным на вход испарителя. Скорость воздуха в патрубке — 6–8 м/с (достигается подбором вентилятора). Вытяжка должна работать постоянно, даже когда компрессор выключен, чтобы удалять влагу от продуктов.

2. Электрообогрев дренажного поддона и труб

Греющий кабель (специальный саморегулирующийся) мощностью 200 Вт/м на поддон и вертикальные дренажные трубы. Температура включения — при снижении t_испарителя ниже -5°C. Это гарантирует, что талая вода не замёрзнет в сливе.

3. Осушитель воздуха (ротационный или адсорбционный)

Устанавливается на притоке или в рециркуляционном контуре. Должен обеспечивать снижение влагосодержания на +5 г/кг (например, с 9 г/кг до 4 г/кг при +2°C). Для камер 50–100 м³ применяют осушители производительностью 20–80 л/сутки. Рекомендуем модели с автоматической регенерацией.

4. Автоматика по дифференциальному манометру

Датчик перепада давления на фильтре испарителя (или на осушителе). При достижении ΔP > 200 Па система подаёт сигнал на промывку / замену фильтра или включает режим горячей разморозки. Интеграция с контроллером холодильной камеры (Carel, Dixell) обязательна.

Базовые правила автоматического управления разморозкой:

IF t_испарителя < -15°C AND t_воздуха в камере > +1°C → включить режим горячего газа (разморозка) на 20–30 минут.
IF ΔP_фильтра > 200 Па → загорается аварийный сигнал, при ΔP > 300 Па → блокировка компрессора до замены.
IF t_дренажного поддона < +2°C → включить греющий кабель.

Все эти узлы могут быть изготовлены и укомплектованы на производстве Avimi под заказ, включая шкафы автоматики.

Экономический эффект: снижение циклов компрессора и увеличение срока хранения

Внедрение правильной вентиляции с осушением окупается за 6–12 месяцев за счёт трёх факторов:

Калькулятор экономии для камеры 50 м³ (мясо, 5 тонн загрузки):

Электроэнергия компрессора: без вентиляции цикл работы 70% времени → 16,8 часов в сутки. С вентиляцией цикл снижается до 35% → 8,4 часа. Экономия — 8,4 часа × 5 кВт × 7 руб./кВт·ч × 365 дней = ≈ 107 000 руб./год.
Потери от усушки мяса: без вентиляции потеря массы 2% за 7 дней = 100 кг с 5 тонн. При цене мяса 400 руб./кг убыток 40 000 руб./цикл. С вентиляцией усушка 0,5% → 10 000 руб./цикл. За год (52 цикла) экономия ≈ 1,56 млн руб.
Увеличение срока хранения: мясо хранится не 7, а 12 дней → меньше списаний и больше гибкости закупок.
Снижение затрат на разморозку: испаритель размораживается 1 раз в 2 дня вместо 2 раз в день → сокращение простоев и ручного труда.

Итого годовая экономия на одной камере 50 м³ может превышать 1,7 млн рублей. Затраты на вентиляцию (приточная установка, осушитель, воздуховоды, автоматика) — около 400–600 тыс. руб. Окупаемость 3–5 месяцев.

Важно: Вентиляция холодильной камеры — это не расходы, а инвестиция с ROI более 200% годовых. Потеря даже 1% массы продукта за месяц перекрывает стоимость оборудования.

Частые вопросы по вентиляции холодильных камер

Зачем нужна вентиляция в холодильной камере, если там и так холодно?

Вентиляция решает четыре задачи: удаляет избыточную влагу (чтобы испаритель не обмерзал), обеспечивает равномерное распределение температуры, удаляет газы, выделяемые продуктами (этилен от овощей, аммиак от мяса), и снижает усушку за счёт поддержания оптимальной влажности. Без вентиляции в камере быстро образуется конденсат и плесень.

Какой диаметр вытяжки над испарителем нужно ставить?

Для камер до 50 м³ — Ø160–200 мм, для камер 50–150 м³ — Ø200–250 мм, для камер 150–300 м³ — Ø315 мм. Скорость воздуха в патрубке должна быть 6–8 м/с, чтобы эффективно захватывать влажный слой. Рассчитывается по формуле: D = 2 × √(L_вытяжки / (3600 × π × V_воздуха)). Например, для 500 м³/ч и скорости 6 м/с → Ø≈170 мм, принимаем Ø200 мм.

Сколько процентов приточного дефицита нужно по нормам?

СП 131.13330.2025 рекомендует дефицит 5–10% от объёма камеры в час. Для камер с частым открыванием дверей (входная зона супермаркета) — 12–15%. Для герметичных складских камер с автоматическими дверями — 5%. Избыточный приток увеличит влажность и энергозатраты, недостаточный — приведёт к обмерзанию.

Как часто нужно размораживать испаритель, если установлена вентиляция?

При правильно подобранной вентиляции и осушителе испаритель не требует принудительной разморозки чаще 1 раза в 48 часов (против 2 раз в сутки без вентиляции). Разморозка обычно автоматическая — по времени (каждые 4–6 часов) или по датчику перепада давления. Экономия электроэнергии на разморозке — до 40%.

Нужен ли осушитель для овощной камеры при +8°C?

Для большинства овощей (капуста, морковь, картофель) высокая влажность (90–95%) необходима для предотвращения увядания. Осушитель не требуется, а иногда даже вреден. Исключение — лук, чеснок (требуют влажность 75–80%) и некоторые фрукты. В смешанных камерах ориентируйтесь на продукт с самыми жёсткими требованиями.

⚙️ Технические узлы для холодильных камер

осушитель ротационный Munters вытяжной вентилятор Pichler дифференциальный манометр Testo дренаж с греющим кабелем приточная установка с калорифером испаритель Alfa Laval

Комплектующие и готовые решения можно заказать через наш отдел производства нестандартного оборудования.

Вентиляция холодильных камер — это не роскошь, а требование технологического процесса. Она защищает испаритель от обмерзания, сокращает энергопотребление компрессора на 40–50% и сохраняет массу продуктов до 2% за счёт снижения усушки. Используйте расчёт по объёму, устанавливайте вытяжку перед испарителем и добавляйте осушитель для мясных и рыбных камер.
