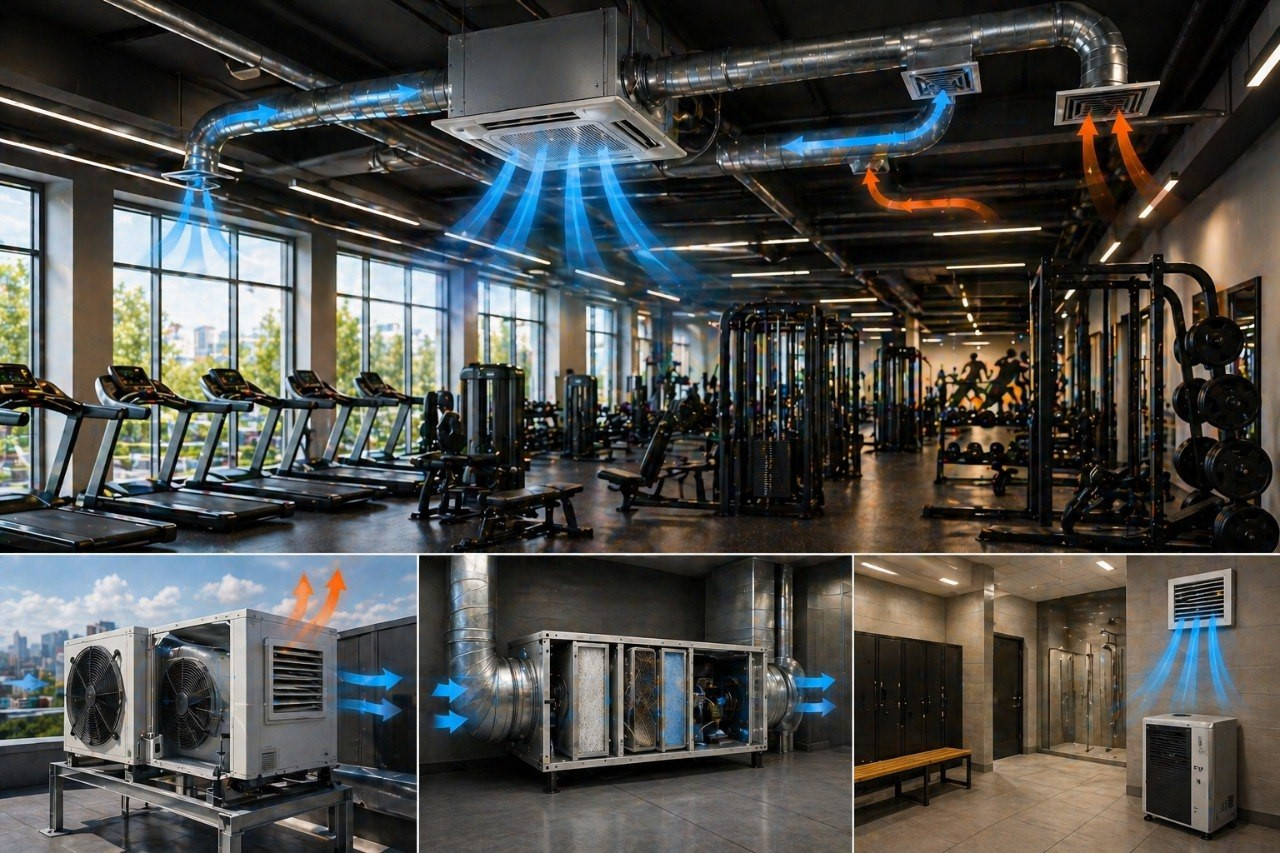

Вентиляция фитнес-зала — это не просто удаление запахов пота. При интенсивной кардио-тренировке один человек выделяет до 400 Вт тепла, 1,2 литра влаги в час и до 40 м³/ч углекислого газа. В зале на 200 м² с 20 посетителями температура поднимается до +28°C, влажность — до 75%, а концентрация CO₂ превышает 1500 ppm, что вызывает головокружение и снижение эффективности тренировок. В раздевалках и душевых без качественного осушения — лужи, грибок и стойкие запахи. В этой статье — рабочие схемы вентиляции, расчёт осушителей и локальной вытяжки по нормам СП 118.13330.2012 и СанПиН 2.1.2.2645-10.

Ключевые термины

вентиляция фитнес-зала осушитель канальный CO₂ датчик спортзал локальная вытяжка кардио осушение раздевалок подпитка осушителя СанПиН спортзалы охлаждение тренажерки

Для подбора оборудования используйте каталог приточных установок Avimi и промышленные вытяжные системы.

Физиология нагрузки: тепловлаго- и CO₂-притоки от посетителей

Для расчёта вентиляции необходимо знать точные выделения от каждого тренирующегося в зависимости от зоны:

Тепло- и влаговыделения, выброс CO₂ по типам нагрузки

На одного человека средней комплекции (75 кг, средняя интенсивность)

Зона фитнеса	Тепло, Вт/чел	Влага, л/ч	CO₂, м³/ч	Типичная продолжительность
Кардио (беговая дорожка, велоэргометр)	400–450	1,1–1,3	40	45 мин
Силовая (тренажёры, штанги)	250–300	0,7–0,9	30	60 мин
Групповые программы (зумба, аэробика, кроссфит)	350–400	1,0–1,2	35	50 мин
Йога / пилатес	120–150	0,2–0,3	20	75 мин

Для зала смешанной направленности (200 м², 20 человек: 8 кардио, 6 силовая, 6 групповая) суммарные теплопритоки составят ≈6,8 кВт, влаговыделения — ≈20,4 л/ч, выброс CO₂ — ≈800 м³/ч. Это базовые данные для подбора приточной установки с охлаждением и осушителя.

Аналогия: Один час интенсивной кардиотренировки 10 человек — это как одновременно работающий электрообогреватель на 4 кВт и открытая душевая лейка с тёплой водой. Вентиляция должна это компенсировать.

Нормативы для спортзалов (СанПиН 2026, СП 118.13330)

Обязательные параметры микроклимата и воздухообмена

Температура в тренажёрном зале: +18…+22°C (зимой), +20…+24°C (летом).
Относительная влажность: 40–50% в зале, в раздевалках и душевых — не более 60%.
CO₂: не выше 1000 ppm (постоянно), пиковые значения до 1200 ppm допускаются не более 15 мин.
Воздухообмен: 40 м³/ч на человека + 10 м³/ч на 1 м² площади пола (для залов высотой 2,5–3 м).
Кратность вытяжки из душевых и раздевалок: 5–8 объёмов в час.
Обязательна локальная вытяжка над кардио-зоной и зоной групповых программ.

Для типового фитнес-клуба площадью 200 м² с высотой потолка 2,7 м расчётный минимальный воздухообмен составит: (20 чел × 40 м³/ч) + (200 м² × 10 м³/ч) = 800 + 2000 = 2800 м³/ч. Однако из-за тепло- и влагоизбытков реальная требуемая производительность приточной установки — от 6000 до 12000 м³/ч (с учётом осушения и охлаждения).

Схемы вентиляции по зонам: тренажёрка, раздевалки, рецепция

3.1. Тренажёрный зал (охлаждение + удаление CO₂ и запахов)

Схема: Приточная установка на 8000–12000 м³/ч с секциями: фильтр G4+F7 → охлаждение (фреон или чиллер) → осушитель (роторный или гликолевый) → калорифер догрева → вентилятор. Подача воздуха через перфорированные потолочные диффузоры на высоте 2,5 м, направление от окон к центру. Локальная вытяжка над беговыми дорожками и велотренажёрами — зонты или щелевые решётки Ø200 мм с шагом 3 метра, подключённые к отдельному вытяжному вентилятору.

Для компенсации вытяжки обязательна приточная установка с рекуперацией — экономия до 50% на нагрев зимой. Рекомендованы электрические ПВУ или водяные калориферы.

3.2. Раздевалки и душевые (осушение и удаление запахов)

Схема: Канальный осушитель производительностью 100–500 л/сутки (подбирается по посещаемости). Осушитель работает в режиме рециркуляции с подпиткой свежим воздухом 10–15%. Вытяжные решётки обязательно размещаются под скамейками и на высоте 0,3 м от пола в зонах шкафчиков. Приточный воздух подаётся в верхнюю зону (потолочные диффузоры), чтобы не создавать сквозняков.

Важно: если в душевых нет принудительной вытяжки с кратностью 5–8, конденсат на потолке и плесень гарантированы.

3.3. Зона рецепции и административные помещения

Схема: Отдельная компактная приточная установка на 2000–3000 м³/ч с рекуператором и фильтром G4. Подача воздуха в нижнюю зону (на уровне 0,5–1 м от пола) для комфорта персонала. Вытяжка — через верхние решётки. Температура +22°C, влажность 50–55%.

Кардио-зона Силовой зал Групповые программы Душевые Раздевалки Зона ресепшн

Расчёт осушителей для раздевалок и душевых

Ключевая формула для определения производительности осушителя:

L_осуш (л/сут) = (число посетителей в час пик × влагоприток л/ч) × 24 ч × коэффициент пиковой нагрузки / эффективность осушителя

Пример: раздевалка на 30 человек (средняя посещаемость в смену). Каждый после тренировки оставляет ≈0,3 л влаги (полотенца, испарения с тела, капли на полу). Дополнительно душевые добавляют 500 г/ч на одну кабинку. Итого:

30 чел × 0,3 л × 24 ч = 216 л/сут + душевые (5 кабинок × 12 л/сут) = 276 л/сут. С учётом запаса и неэффективности (70%) выбираем осушитель 400–500 л/сутки.

Площадь раздевалок, м²	Макс. посетителей в час	Требуемая производительность осушителя, л/сут	Рекомендованная модель канального осушителя
50–80	15–20	200–300	OD-300 с подпиткой 15%
100–150	25–35	400–600	OD-600 + автоматический дренаж
200–300	40–60	800–1200	2x OD-600 или OD-1200 промышленный

Локальная вытяжка над кардио-оборудованием и зонами групповых занятий

Самый эффективный способ удалить тепло, влагу и CO₂ в месте их максимального выделения — локальная вытяжка. Правила:

Кардио-зона (беговые дорожки, эллипсы, велотренажёры)

Над каждым тренажёром или группой из 2–3 тренажёров устанавливается вытяжной зонт размером 0,5×1,0 м с бортами или щелевая решётка, подключённая к воздуховоду Ø200 мм. Расстояние от головы занимающегося до решётки — 1,8–2,2 м. Скорость воздуха в решётке: 2–3 м/с. Суммарный расход вытяжки из кардио-зоны — не менее 800 м³/ч на 5 тренажёров.

Зоны групповых программ (зумба, кроссфит)

Используйте потолочные вихревые диффузоры или перфорированные панели по периметру площадки. Вытяжка должна обеспечивать 10–15 кратный воздухообмен в зоне. Для зала 100 м² — не менее 2000 м³/ч вытяжки.

Автоматика по датчику CO₂

Установите датчик CO₂ на высоте 1,5 м в зоне кардио. При превышении порога 800 ppm контроллер увеличивает скорость вытяжного вентилятора на 20%, при 1000 ppm — на 40%. Это снижает энергозатраты на 30–40% по сравнению с постоянной работой на полной мощности.

Для интеграции используйте приточно-вытяжные установки с автоматикой или внешние контроллеры.

Энергоэффективность: рекуперация тепла и водяное охлаждение

Фитнес-центры работают 14–16 часов в сутки, поэтому энергопотребление вентиляции — одна из главных статей расходов. Сравним решения:

Тип системы	Капитальные затраты, %	Эксплуатационные расходы, %	Срок окупаемости
Электрическая приточка без рекуперации	70	100 (база)	—
Электрическая ПВУ с роторным рекуператором (КПД 85%)	120	40	1,5–2 года
Водяная ПВУ + чиллер (охлаждение от наружного блока)	180	25–30	3–4 года

Для фитнес-клуба площадью 400 м² с годовым расходом на вентиляцию ∼500 000 руб. переход на водяную ПВУ с рекуперацией экономит до 350 000 руб./год. Водяные приточно-вытяжные установки Avimi оптимальны при наличии собственной котельной или теплового насоса.

Топ-5 ошибок при проектировании и монтаже вентиляции фитнес-залов

Ошибка	Последствия	Правильное решение
Вытяжные решётки в раздевалке на высоте 2 м	Запахи и влага скапливаются внизу, эффективность осушения падает на 60%	Решётки под скамейками и на высоте 0,3 м от пола
Приточка без осушителя (только охлаждение)	Влажность в раздевалках выше 70%, конденсат на зеркалах	Канальный осушитель с подпиткой от приточной установки
Отсутствие локальной вытяжки над кардио	Тепловые шлейфы от бегунов поднимаются к потолку, CO₂ накапливается в зоне дыхания	Зонты над тренажёрами или щелевые вытяжки с шагом 3 м
Не учтена подпитка осушителя	В раздевалках духота, превышение CO₂ >1200 ppm	Подмес 10-20% свежего воздуха через приточный клапан
Воздуховоды без шумоизоляции	Гул вентиляции мешает тренерам и музыке	Глушители шума, виброразвязка, тканевые воздуховоды

Эти ошибки составляют более 80% жалоб на работу вентиляции в фитнес-клубах. Избегайте их на стадии проекта, закладывая правильные схемы воздухораспределения.

Частые вопросы владельцев фитнес-клубов и проектировщиков

Сколько осушителей нужно на раздевалку фитнес-клуба площадью 200 м²?

При средней посещаемости 40 человек в час и наличии душевых (6–8 кабинок) требуется один канальный осушитель производительностью 800–1000 л/сутки или два по 500 л/сутки. Обязательна подпитка свежим воздухом 15%. Модели — промышленные осушители с автоматическим дренажом.

Какая температура приточного воздуха должна быть в тренажёрном зале?

Летом подача воздуха с температурой +18…+20°C (охлаждение от чиллера или фреоновой установки). Зимой — +16…+18°C (экономия тепла, так как люди активно двигаются и не мёрзнут). Важно избегать прямого потока на занимающихся — используйте потолочные диффузоры с рассеиванием.

Где лучше размещать вытяжные решётки в мужской и женской раздевалке?

Оптимально — встроенные в плинтус или под скамейками на высоте 10–20 см от пола. В зоне шкафчиков — решётки в нижней части стен. В душевых — вытяжка на высоте 2 м (сухой воздух), но для удаления влаги с пола обязателен слив в полу и механическая вытяжка мощностью 5–8 крат.

Какой воздухообмен по нормам требуется для фитнес-зала с силовыми тренажёрами?

Минимум 40 м³/ч на человека + 10 м³/ч на м² (СП 118.13330). Для зоны силовых с 10 посетителями и площадью 80 м² это (10×40)+(80×10)=400+800=1200 м³/ч. Однако реальные тепло- и CO₂-выделения требуют увеличения до 2000–3000 м³/ч для комфорта.

Нужен ли отдельный осушитель для душевой зоны или можно общим?

Лучше использовать отдельный канальный осушитель для душевых, так как там пиковые выбросы влаги (0,5–1 л/ч на кабинку). Общий осушитель на раздевалку не справится. Для душевых подойдут настенные осушители производительностью 100–200 л/сутки или канальные с забором из душевой зоны.

Оборудование для фитнес-вентиляции

канальный осушитель приточная установка с охлаждением локальная вытяжка кардио датчик CO₂ и VOC роторный рекуператор вихревые диффузоры тканевые воздуховоды

Все необходимые компоненты — производим на заводе Avimi под ваши параметры зала. Инженеры помогут с расчётом и подбором.

Вентиляция фитнес-зала и осушение раздевалок напрямую влияют на комфорт посетителей, их желание продлить абонемент и здоровье персонала. Неправильный расчёт приводит к духоте, плесени, поломке оборудования и жалобам. Используйте профессиональные схемы с локальной вытяжкой, рекуперацией и автоматикой по CO₂.

Нужен точный расчёт вентиляции для вашего фитнес-зала?

Инженеры Avimi рассчитают воздухообмен, подберут осушители под вашу посещаемость, спроектируют локальную вытяжку над кардио и датчики CO₂. Получите готовую схему и коммерческое предложение на оборудование.

Рассчитать вентиляцию фитнес-зала

Работаем с фитнес-клубами любой площади — от студий 100 м² до мультиспортивных центров 2000 м². Поможем соблюсти нормы СанПиН и сэкономить на энергозатратах.
