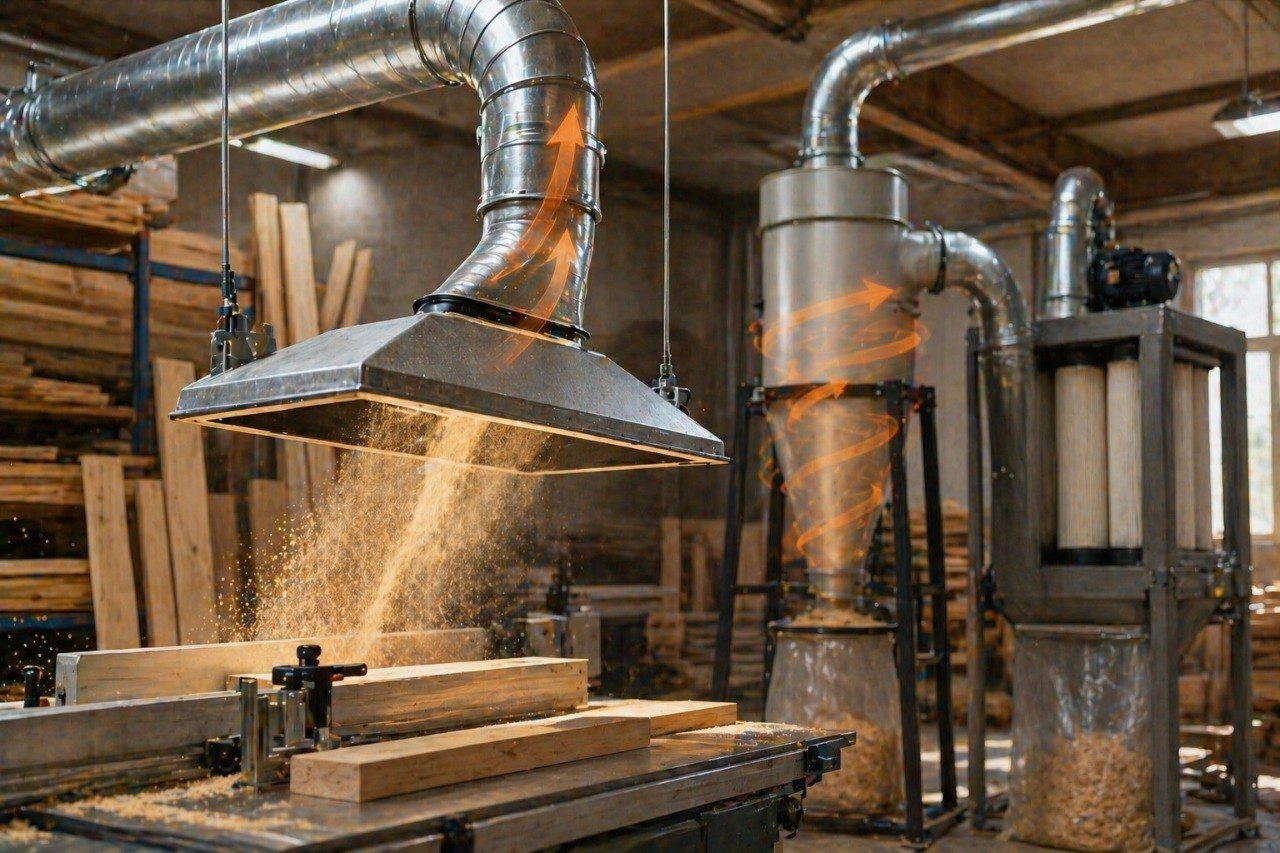

Пылеудаление на деревообработке — это не просто чистота в цехе. Это требование безопасности труда, взрывозащиты и качества продукции. В типовой столярной мастерской при работе фрезерного ЧПУ, ленточной пилы и шлифовальных станков концентрация пыли (ПЭБ) достигает 150 мг/м³ при норме 4 мг/м³. Мелкодисперсные фракции МДФ и дуба обладают канцерогенными свойствами и создают взрывоопасную среду уже при концентрации 30 г/м³. Решение — система местной вытяжки (каптужных устройств), циклон для крупной стружки и абсолютная фильтрация класса H14 (99,995%). В этой статье — расчёт производительности, подбор циклонов и фильтров, схемы для фрезерных ЧПУ, пилорам и шлифстанков по нормам СП 60.13330.2025 и ГОСТ Р 12.3.047-98.

Ключевые термины

пылеудаление деревообработка циклон для столярки местная вытяжка станков фильтр H14 промышленный взрывозащита столярка ПЭБ деревообработка

Нормы актуальны с 2026 года. Для подбора оборудования используйте промышленные вытяжные установки Avimi и приточные системы для компенсации воздуха.

Классификация древесной пыли по опасности и новые нормативы ПЭБ 2026

Древесная пыль сильно различается по размеру частиц, химическому составу и степени опасности для здоровья и производства. Основные типы:

Опасность древесной пыли по породам и материалам

Размер частиц, предельно допустимая концентрация (ПЭБ) и взрывоопасность

Материал / порода	Размер частиц, мкм	ПЭБ, мг/м³ (2026)	Взрывоопасность	Особенности воздействия
МДФ, ДСП, OSB	1–5	2,0	Высокая (30 г/м³)	Формальдегиды, канцерогены
Дуб, ясень, бук	5–20	1,0	Средняя (50 г/м³)	Токсичные дубильные вещества
Сосна, ель, лиственница	10–50	4,0	Средняя (75 г/м³)	Аллергены, смолы
Термообработанная древесина	2–15	1,5	Высокая	Малотоксична, но очень летуча

Новое в 2026 году: ужесточены требования к ПЭБ для твёрдых лиственных пород (1 мг/м³) и введён обязательный контроль взрывоопасных концентраций с помощью датчиков запылённости. При превышении 50% от нижнего концентрационного предела (для МДФ это 15 г/м³) система должна аварийно отключать оборудование.

Аналогия: Невидимая пыль МДФ ведёт себя как мука на мельнице — при определённой концентрации любая искра вызывает объёмный взрыв. Местная вытяжка и циклон — это как система аспирации, которая не даёт пыли скапливаться до опасного уровня.

Нормативы промышленной вентиляции 2026 для деревообработки

Актуальные требования СП 60.13330.2025 «Производственные объекты» и ГОСТ Р 12.3.047-98 для деревообрабатывающих цехов:

Обязательные параметры систем пылеудаления

Локализация источников пыли: 100% местных отсосов на каждом станке (фрезер, пила, шлифстанок).
Скорость воздуха в патрубках и каптюжах: для мелкодисперсной пыли (МДФ) — 0,5–1,0 м/с; для крупной стружки (пилорамы) — 1,0–2,0 м/с (в воздуховодах до 25 м/с).
Ступень фильтрации перед выбросом в атмосферу: абсолютная фильтрация класса H14 (эффективность 99,995% для частиц 0,3 мкм). Допускается каскад: циклон (предварительная очистка) + рукавный или кассетный HEPA-фильтр.
Взрывозащита: циклоны и бункеры должны быть оснащены искробетонными заслонками, мембранными взрывными клапанами и датчиками температуры (>70°C – останов).
Выброс в атмосферу: минимальная высота трубы — 6 м над крышей, без боковых оголовков.

Штрафы за нарушение: по ст. 6.3 КоАП для юрлиц — 200 000 – 500 000 рублей за превышение ПЭБ или отсутствие взрывозащиты. При повторном нарушении — приостановка деятельности до 90 суток.

Схемы пылеудаления по типам оборудования — три решения

Каждый тип деревообрабатывающего станка требует индивидуальной схемы захвата пыли и подбора воздуховодов. Рассмотрим три самых частых случая.

3.1. Фрезерные ЧПУ-станки (обработка МДФ, фасады, мебель)

Для 4-шпиндельного фрезера или 2-х фрезеров с рабочей зоной 4–6 м². Схема: каждый шпиндель оснащается подвижным каптужным колпаком размером 400×400 мм на гибком рукаве Ø125 мм. Общий коллектор Ø250–315 мм → циклон Ц-6500 (6500 м³/ч) → рукавный фильтр или кассета H14 (30–50 м²) → вентилятор → выброс. Скорость в патрубках к каптюжам — 25 м/с, в коллекторе — 18–20 м/с. Система автоматически регулирует расход по сигналу от ЧПУ (при увеличении подачи шпинделя +5000 об/мин клапан открывается на 100%).

Рекомендуемая производительность: 6500 м³/ч для 4 шпинделей.

3.2. Ленточные пилорамы (пиление бруса, досок, крупная стружка)

Ленточная пила создаёт много крупной стружки (до 10–50 мм) и небольшое количество опилок. Схема: коллектор из 8 патрубков Ø200 мм, установленных над и под ленточным полотном (по 4 шт. с каждой стороны). Далее воздух направляется в крупный циклон типа Ц-12000 (12000 м³/ч) с отстойником для стружки объёмом 5–8 м³. После циклона возможно дожитие в рукавном фильтре (если требуется ПЭБ ниже 10 мг/м³). Скорость воздуха в патрубках — 20–22 м/с. Выброс на высоту 6–8 м.

Для одной пилорамы производительность — 12 000 м³/ч, площадь фильтрации карманов — от 50 м².

3.3. Ленточные шлифовальные станки (шлифовка деталей, удаление заусенцев)

Шлифовка даёт много мелкой абразивно-древесной пыли (PM2.5–PM10). Схема: местный отсос через патрубок Ø80–100 мм непосредственно под шлифлентой или в зоне контакта с деталью. Скорость захвата — 1,0–1,5 м/с. Далее → компактный циклон Ц-2500 (2500 м³/ч) → рукавный фильтр с импульсной продувкой (например, типа ФРКИ-30) → рециркуляция в цех (допускается) или выброс. Для шлифовки часто применяют рециркуляцию, что экономит до 70% тепла, но фильтры должны быть класса H13–H14.

Производительность — 2500 м³/ч, диаметр подключения — 80 мм.

Фрезерные ЧПУ (МДФ/фасады) Ленточные пилорамы Шлифовальные станки Столярные мастерские Мебельные фабрики

Подбор циклона и фильтров по производительности и типу пыли

Расчёт требуемой производительности общецеховой системы пылеудаления ведётся по сумме расходов от каждого станка с учётом коэффициента одновременности (обычно 0,8–0,9). Формула для одного станка:

L = S_захвата × V_захвата × K_запас
где S_захвата – площадь каптюжа/отверстия (м²), V_захвата – скорость воздуха в проёме (м/с), K_запас = 1,2…1,3.

Тип станка	Расход воздуха, м³/ч	Тип циклона	Требуемая площадь фильтра H14, м²	Диаметр патрубка, мм
Фрезер ЧПУ (4 шпинделя)	6500	Ц-6500 (η=95% для >10 мкм)	30–40	125 / 250
Ленточная пилорама	12000	Ц-12000 с бункером 5м³	50–60 (рукавный)	8×200
Шлифовальный ленточный	2500	Ц-2500	15–20 (карманный)	80 / 100
Форматный раскроечный	4000	Ц-4000	25–30	160

Местная вытяжка — ключ к нулевому ПЭБ и здоровью персонала

Местные отсосы (каптюжи, зонты, щелевые панели) должны быть максимально приближены к месту пылеобразования. Основные правила проектирования:

Для фрезерных станков (ЧПУ, ручные фрезеры)

Подвижный колпак 400×400 мм с резиновым уплотнением, установленный на расстоянии 50–100 мм от фрезы. Скорость воздуха в плоскости всасывания — 0,7 м/с. При изменении режима резания (обороты фрезы) система автоматики (датчик тока или сигнал с ЧПУ) изменяет расход вентилятора с помощью частотного преобразователя. Способ подключения — гибкий усиленный шланг Ø125 мм.

Для ленточных и дисковых пил

Патрубок Ø125–200 мм, расположенный на расстоянии не более 300 мм от режущей кромки пилы (снизу или сбоку). Для пилорам используют вытяжные патрубки с двух сторон полотна. Скорость воздуха в патрубке — 20–25 м/с. Важно не допускать забивания крупной стружкой — сечение должно быть достаточным.

Для шлифовальных станков

Открытый каптюж шириной на 20–30% больше шлифовальной ленты, установленный на расстоянии 50–70 мм от обрабатываемой детали. Рекомендуемая боковая скорость всасывания — 1,0 м/с. Для тонкой шлифовки (зерно 120–400) желательна двухступенчатая фильтрация: грубый сетчатый фильтр + HEPA.

Автоматика регулирования по режиму работы станка:

Частотный привод на вентиляторе, управляемый от PLC или напрямую от ШИМ-сигнала с ЧПУ.
Пример: при частоте вращения фрезы 18 000 об/мин → вытяжка 100% (6500 м³/ч). При 12 000 об/мин → 65% вытяжки (экономия электроэнергии до 35%).
Датчики запылённости в воздуховоде (оптические) — при превышении 10 мг/м³ сигнал на замену фильтра.

Правильно спроектированная местная вытяжка позволяет снизить ПЭБ на рабочих местах с 150 мг/м³ до фоновых значений менее 2 мг/м³.

Взрывозащита и безопасность систем пылеудаления (ATEX 22)

Древесная пыль (особенно МДФ, тонкие опилки твёрдых пород) относится к взрывоопасным средам категории ATEX 22. Меры защиты обязательны для всех систем пылеудаления производительностью более 1000 м³/ч.

Комплекс взрывозащиты для циклона и фильтра:

Искробетонные заслонки (или отсекатели пламени) на входе в циклон и на выходе из фильтра — предотвращают проникновение искры из технологического оборудования.
Датчики температуры внутри циклона и в бункере пыли. При превышении +70°C — автоматическое отключение компрессора и вентилятора, открытие аварийной заслонки.
Мембранные взрывные клапаны на корпусе циклона и фильтра (площадь сброса давления из расчёта 0,1 м² на 10 м³ объёма). Направление выброса пламени — в безопасную зону или на улицу.
Заземление всех металлических частей системы (сопротивление не более 10 Ом) — предотвращает накопление статического электричества.
Рукавные фильтры с импульсной продувкой — снижают риск самовозгорания (продувка сжатым воздухом каждые 30–60 сек).

Элемент системы	Взрывозащитное устройство	Критерий срабатывания
Циклон или бункер	Взрывной клапан / разрывная мембрана	Давление >0,05 бар
Рукавный фильтр	Искробетонная заслонка + клапан	Температура >70°C
Воздуховоды	Обратные огнепреградители	Пламя в канале

Соблюдение требований ATEX и наличие акта проверки взрывозащиты — условие для работы деревообрабатывающего цеха с 2026 года. Штраф за отсутствие — до 400 000 рублей и приостановка до устранения.

Экономический эффект: снижение простоев, штрафов и расхода материалов

Инвестиции в качественную систему пылеудаления окупаются быстрее, чем может показаться. Рассмотрим на примере столярного цеха с 10 станками (2 ЧПУ, 2 пилорамы, 6 шлифстанков).

Калькулятор годовой экономии:

Снижение простоев станков: без пылеудаления станки останавливаются на очистку суммарно 20% времени (≈400 часов в год при двухсменной работе). С современной системой — 2% (40 часов). Годовая выработка увеличивается на 360 часов × 5000 руб./час маржи → 1,8 млн руб.
Экономия на замене фильтров электрофильтров (если были): была замена каждые 1 месяц (H13, 50 м² → 90 000 руб.). После установки циклона + рукавного фильтра H14 — замена 1 раз в 12 месяцев. Экономия — 990 000 руб./год.
Отсутствие штрафов: при ПЭБ 150 мг/м³ риск штрафа 300–500 тыс. руб. в год. Система снижает ПЭБ до 4 мг/м³ → штрафы = 0. Экономия — 400 000 руб./год.
Сокращение расхода сжатого воздуха на продувку: импульсная продувка современных фильтров потребляет 0,2 м³/мин против 0,8 м³/мин у старых систем → экономия 300 000 руб./год.
Итого годовая экономия: более 3,5 млн рублей. Затраты на систему (циклоны, фильтры, воздуховоды, автоматика) — 2,5 млн руб. Окупаемость менее 9 месяцев.

Вывод: правильное пылеудаление — это не расходная статья, а инструмент повышения производительности и соответствия нормам. После установки системы цех превращается из «пыльного тумана» в чистое, безопасное и высокоэффективное производство.

Частые вопросы по пылеудалению в деревообработке

Какой циклон выбрать для фрезерного ЧПУ-станка с 4 шпинделями?

Для 4-шпиндельного фрезера по МДФ или массиву оптимален циклон Ц-6500 (производительность 6500 м³/ч). Диаметр корпуса 650 мм, входной патрубок 125–160 мм. После циклона обязателен фильтр H14 площадью 30–40 м². Для 2-х таких станков — один циклон Ц-12000 или два параллельных Ц-6500.

Сколько патрубков нужно установить на ленточную пилораму для эффективной вытяжки стружки?

Рекомендуется 8 патрубков Ø200 мм: 4 со стороны подачи бревна и 4 с противоположной стороны, равномерно по длине станины. Дополнительно — один патрубок сверху для удаления опилок из-под кожуха. Суммарный расход воздуха — 10 000–12 000 м³/ч. Для этого применяют циклон Ц-12000 с бункером.

Какая скорость воздуха должна быть в каптюже фрезерного станка?

В плоскости всасывания каптюжа скорость должна составлять 0,5–1,0 м/с для мелкодисперсной пыли МДФ и 1,0–2,0 м/с для крупной стружки. Для круглого патрубка (Ø125 мм) расход воздуха при скорости 0,7 м/с составит 125 м³/ч (что недостаточно). На практике патрубок соединяется с коллектором, и скорость в самом патрубке поднимают до 20–25 м/с, а в каптюже за счёт его площади скорость снижается до нужных 0,7 м/с. Проверяйте балансировку системы.

Обязательна ли фильтрация H14 при ПЭБ 4 мг/м³? Может, достаточно H13?

Согласно СП 60.13330.2025 для деревообработки (особенно МДФ и твёрдых пород) требуется абсолютная фильтрация H14 (99,995%). H13 (99,95%) недостаточен для гарантированного соблюдения ПЭБ 4 мг/м³ по мелким фракциям (PM2,5). Использование H14 также снижает риск превышения норм при колебаниях расхода. Рекомендуем устанавливать кассеты H14 после циклона.

Как часто нужно продувать рукавные фильтры в системе пылеудаления?

Современные фильтры с импульсной продувкой работают в автоматическом режиме: продувка происходит каждые 30–60 секунд сжатым воздухом (6–8 атм) в течение 0,1–0,2 секунды на ряд рукавов. Полный цикл продувки по всей фильтровальной станции занимает 2–5 минут. Ручная или полуавтоматическая продувка — редко (1 раз в сутки для контроля). При перепаде давления на фильтре более 1500 Па частота продувки увеличивается автоматически.

Оборудование для промышленного пылеудаления

каптужная вытяжка ЧПУ циклон Ц-6500/Ц-12000 рукавный фильтр ФРКИ H14 кассета 99,995% искробетонная заслонка взрывной мембранный клапан датчик запылённости

Изготовление нестандартных циклонов и фильтров — под заказ на производстве Avimi. Инженерный расчёт и пусконаладка.

Пылеудаление на деревообработке — это комплексный инженерный вызов. Требуется точный расчёт местных отсосов, выбор циклона под фракционный состав пыли, обязательная установка фильтров H14 и взрывозащита. Но результат — чистый воздух в цехе (ПЭБ ниже 4 мг/м³), отсутствие штрафов, рост производительности станков на 15–20% и безопасность персонала.
