Как организовать вентиляцию покрасочной камеры?

Покрасочные работы — это один из самых опасных технологических процессов с точки зрения выделения вредных веществ. В воздух рабочей зоны попадают:

• Пары растворителей — толуол, ксилол, ацетон, уайт-спирит и другие летучие органические соединения (ЛОС), которые токсичны и взрывоопасны.
• Аэрозоли краски — мельчайшие твёрдые частицы, которые оседают в лёгких и вызывают профессиональные заболевания.
• Мелкодисперсная пыль — от шлифовки и подготовки поверхностей.

Без эффективной вентиляции эти вещества накапливаются в замкнутом объёме камеры, что приводит к:

• Отравлениям и профзаболеваниям — хроническим интоксикациям, поражению дыхательной и нервной систем.
• Взрывопожароопасности — при достижении концентрации паров ниже нижнего концентрационного предела распространения пламени (НКПР).
• Браку покрытия — из-за пыли в воздухе и неправильного движения потоков.
• Нарушениям норм — штрафам и предписаниям контролирующих органов.

Поэтому вентиляция покрасочной камеры — это не рекомендация, а обязательное требование, которое должно быть заложено в проект с самого начала.

При проектировании вентиляции покрасочной камеры необходимо руководствоваться несколькими нормативными документами:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — общие требования к системам вентиляции.
• СП 2.2.3670-20 «Санитарно-эпидемиологические требования к условиям труда» — требования к микроклимату и содержанию вредных веществ в рабочей зоне.
• ГОСТ 12.3.005-86 «Работы окрасочные. Требования безопасности» — основные требования безопасности при окрасочных работах.
• ПБ 03-576-03 «Правила безопасности при работе с лакокрасочными материалами» — требования к взрывобезопасности.
• СанПиН и ГН — предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны.

Вентиляция покрасочной камеры должна обеспечивать три ключевых параметра: кратность воздухообмена, скорость воздуха в рабочем сечении и правильный баланс притока и вытяжки.

Кратность воздухообмена:

• Минимальная кратность — 10–12 замен воздуха в час (для всех типов камер).
• Рекомендуемая кратность в зависимости от типа ЛКМ и технологии:
  • окраска на водной основе — 10–20 ч⁻¹;
  • окраска нитроцеллюлозными и быстросохнущими составами — 40–60 ч⁻¹;
  • порошковая окраска — 15–25 ч⁻¹;
  • камеры с пневматическим распылением высокого давления — 30–50 ч⁻¹;
  • окраска с использованием высокотоксичных материалов — до 80–100 ч⁻¹.

Скорость воздуха в рабочем сечении:

• Рекомендуемая скорость — 0,3–0,5 м/с.
• При превышении — возникают завихрения, которые нарушают равномерность нанесения покрытия.
• При занижении — пары и аэрозоли не удаляются, оседают на поверхностях и вызывают дефекты.

Баланс притока и вытяжки:

• Приток должен быть равен или немного меньше вытяжки — дисбаланс 5–10% в сторону вытяжки.
• Это создаёт небольшое разрежение в камере, предотвращая выход паров и запахов в помещение цеха.

Требования к фильтрации:

• Приточные фильтры — класс G3–G4 (предварительная очистка от уличной пыли).
• Вытяжные фильтры — класс F5–F9 для улавливания аэрозолей краски.
• Фильтры для улавливания паров растворителей — угольные или комбинированные (при необходимости).

Рассмотрим пошаговый алгоритм расчёта вентиляции покрасочной камеры на примере автомобильной камеры.

Шаг 1. Определение объёма камеры

Формула: V = Длина × Ширина × Высота (м³)

Пример: камера 6 × 4 × 3 м → V = 72 м³.

Шаг 2. Выбор кратности воздухообмена

Для окраски автомобилей с использованием растворителей принимаем K = 30 ч⁻¹.

Шаг 3. Расчёт требуемого объёма воздуха

Формула: L = V × K (м³/ч)

Пример: L = 72 × 30 = 2160 м³/ч.

Шаг 4. Проверка по скорости воздуха в рабочем сечении

Формула: v = L / (3600 × S), где S — площадь рабочего сечения, м².

Пример: рабочее сечение 6 × 2,5 = 15 м².

v = 2160 / (3600 × 15) = 2160 / 54000 ≈ 0,04 м/с — слишком низкая скорость.

Для достижения 0,3 м/с требуется L = 0,3 × 3600 × 15 = 16200 м³/ч.

Принимаем большее значение — 16200 м³/ч.

Шаг 5. Расчёт по предельной концентрации растворителя

Формула: L = (1000 × G) / (ПДК × K_безопасности)

где G — масса испаряющегося растворителя (г/ч), ПДК — предельно допустимая концентрация (мг/м³), K_безопасности — коэффициент запаса (4–10 для взрывоопасных смесей).

Шаг 6. Учёт потерь давления в системе

• Фильтры (приточные и вытяжные) — 100–300 Па.
• Воздуховоды и местные сопротивления — 200–500 Па.
• Водяная завеса или сухая фильтрация — 300–800 Па.
• Суммарные потери — 800–2500 Па.

Итоговый выбор вентилятора производится по рабочей точке: расход воздуха (м³/ч) и полное давление (Па).

В зависимости от типа камеры и технологических требований применяются разные схемы вентиляции.

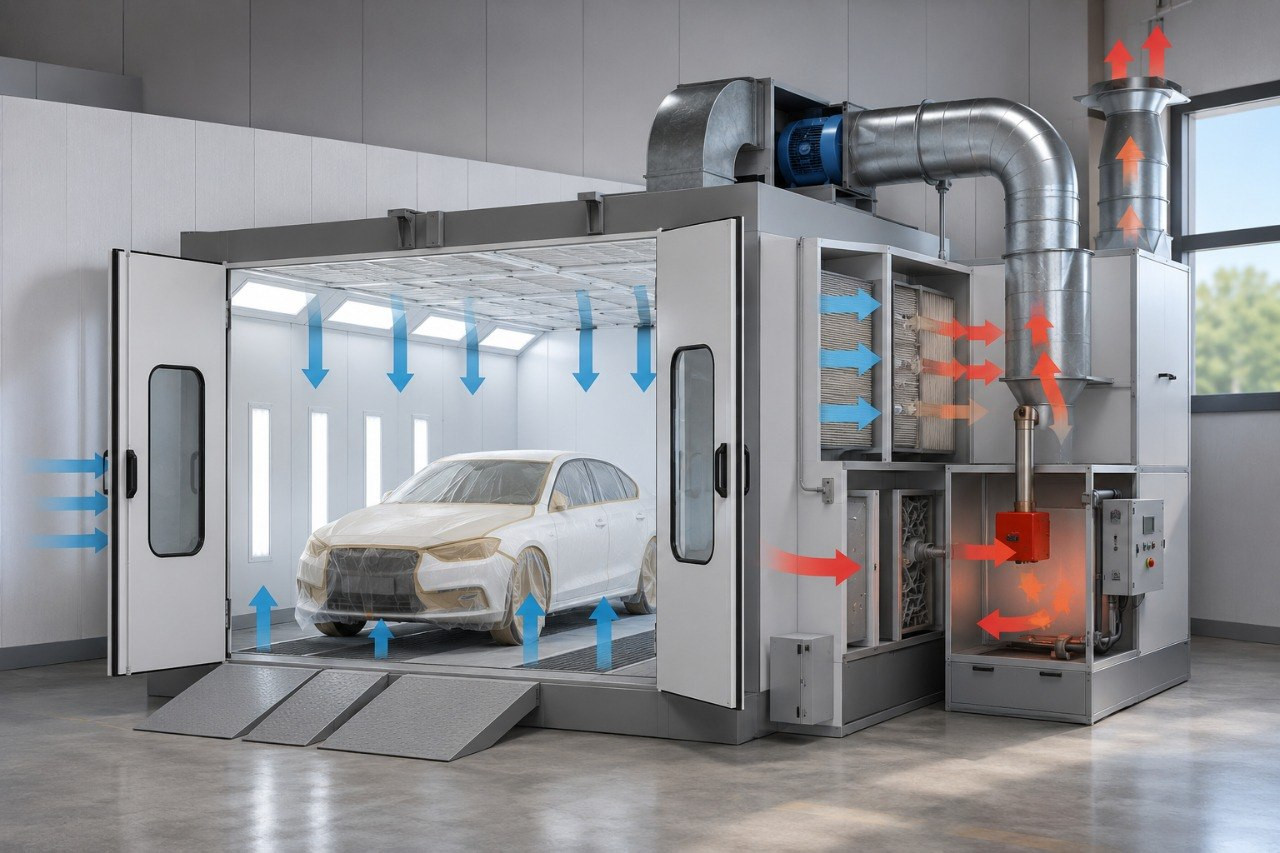

Приточно-вытяжная система с верхним притоком и нижней вытяжкой:

• Наиболее распространённая схема для автомобильных камер.
• Приточный воздух подаётся сверху через фильтры (потолочная фильтрация).
• Загрязнённый воздух удаляется снизу — через напольные или пристенные решётки.
• Обеспечивает направленный поток сверху вниз, минимизируя завихрения.

Система с нижним притоком и верхней вытяжкой:

• Применяется в промышленных камерах с конвейерной подачей изделий.
• Воздух подаётся снизу, удаляется через верхнюю часть камеры.

Рециркуляционные системы:

• Допускаются при работе с ЛКМ, не выделяющими взрывоопасных концентраций.
• Требуют высокой степени очистки фильтрами.
• Ограничены по типам ЛКМ — не применяются с нитроцеллюлозными и быстросохнущими составами.

Системы с рекуперацией тепла:

• Позволяют возвращать до 70% тепла из вытяжного воздуха для подогрева притока.
• Экономически эффективны для круглогодичной работы в холодном климате.
• Требуют дополнительной очистки воздуха перед рекуператором.

Взрывозащищённое исполнение:

• Обязательно при работе с растворителями, имеющими температуру воспламенения ниже 61°C.
• Вентиляторы, двигатели и электрооборудование — во взрывозащищённом исполнении (маркировка Ex).
• Заземление всех элементов системы для предотвращения статического электричества.

Фильтрация в покрасочной камере — это не просто «очистка», а обязательное условие качественного покрытия и соблюдения экологических норм.

Типы фильтров:

• Приточные фильтры грубой очистки (G3–G4) — задерживают уличную пыль, предотвращают попадание частиц в камеру.
• Вытяжные фильтры для аэрозолей (F5–F9) — улавливают частицы краски, предотвращая их выброс в атмосферу.
• Фильтры для улавливания паров растворителей — угольные или адсорбционные, устанавливаются при необходимости снижения выбросов ЛОС.

Требования к обслуживанию:

• Замена приточных фильтров — по мере загрязнения, обычно 1 раз в 2–4 недели.
• Замена вытяжных фильтров — 1 раз в 1–2 недели при интенсивной эксплуатации.
• Контроль перепада давления на фильтрах — позволяет своевременно определять момент замены.
• Ведение журнала замены фильтров — обязательно для проверяющих органов.

Когда нужна дополнительная очистка:

• Работа с высокотоксичными ЛКМ (изоцианаты, хлорсодержащие растворители).
• Расположение камеры в городской черте или в пределах предприятия с жёсткими экологическими требованиями.
• Необходимость снижения выбросов ЛОС до ПДК.

Ошибки на этапе проектирования и монтажа вентиляции покрасочной камеры — одни из самых дорогих. Их исправление после ввода объекта в эксплуатацию может стоить в 2–3 раза дороже правильного проекта. Вот самые частые из них:

Большинство этих ошибок можно предотвратить на этапе проектирования, если закладывать правильные решения с самого начала.

Используйте этот чек-лист при приёмке проекта и перед сдачей покрасочной камеры в эксплуатацию:

Если все пункты отмечены «да» — ваша вентиляция готова к работе и соответствует требованиям безопасности.
