Как подобрать приточную установку для производственного цеха

При выборе приточной установки для офиса или квартиры часто достаточно упрощённого подхода: площадь × высоту × кратность. Для производственного цеха такой метод не работает. И вот почему.

Производственные помещения отличаются от гражданских объектов принципиально:

• Высокие теплопритоки. Станки, печи, сварочные аппараты, двигатели выделяют десятки и сотни киловатт тепла, которое нужно удалять или компенсировать притоком.
• Загрязнения воздуха. Пыль, аэрозоли, пары растворителей, сварочный дым, масляный туман — всё это требует не только воздухообмена, но и правильной фильтрации.
• Режим работы. Цех может работать в 1, 2 или 3 смены, с разной загрузкой оборудования и количеством людей.
• Высота потолков. В промышленных зданиях высота часто составляет 6–12 метров, что меняет логику распределения воздуха.
• Наличие ворот и дверей. Постоянное открывание ворот создаёт инфильтрацию холодного воздуха зимой, которую нужно компенсировать.

Поэтому подбор приточной установки для цеха всегда начинается с анализа условий, а не с открытия каталога. В этой статье мы разберём пошаговый алгоритм, который поможет вам выбрать правильное решение.

Прежде чем выбирать модель, нужно собрать полный набор исходных данных. Ошибки на этом этапе — самые дорогие. Вот контрольный список параметров, которые обязательно нужно зафиксировать:

• Площадь и высота помещения — для расчёта объёма и выбора воздуховодов.
• Число работников — определяет санитарную норму притока (не менее 30 м³/ч на человека по СП 60.13330).
• Тип производства — механическая обработка, сварка, покраска, литьё, пищевое производство — у каждого свои требования.
• Количество и мощность оборудования — тепловыделения от станков, печей, двигателей, освещения.
• Теплопритоки — суммарные тепловыделения от оборудования, людей и солнечной радиации.
• Наличие пыли, аэрозолей, запахов, дыма, влаги — определяет класс фильтрации и необходимость дополнительной очистки.
• Режим работы цеха — количество смен, часов работы, сезонность.
• Требования к микроклимату — температура, влажность, скорость движения воздуха по технологическому регламенту.
• Наличие ворот, дверей, инфильтрации — влияет на тепловой баланс и необходимость воздушно-тепловых завес.
• Климат региона — расчётная температура наружного воздуха зимой и летом.

Без этих данных любой расчёт будет гаданием. Если вы не уверены в каком-то параметре — лучше пригласить инженера для замеров.

Два цеха по 500 м² каждый могут требовать совершенно разные приточные установки. Рассмотрим пример.

Цех №1: склад готовой продукции

• Высота 6 м, объём 3000 м³;
• 2 человека персонала;
• Нет тепловыделяющего оборудования;
• Требуется только минимальный воздухообмен по санитарным нормам.

Расчёт: 30 м³/ч × 2 чел. = 60 м³/ч. Кратность 2 об/ч → 6000 м³/ч. Выбираем между 60 и 6000 — берём большее (6000 м³/ч). Установка на 6000 м³/ч с минимальной фильтрацией G4+F7.

Цех №2: механический цех с 20 станками

• Высота 6 м, объём 3000 м³;
• 20 человек;
• 20 станков с тепловыделением по 3 кВт каждый → 60 кВт тепла;
• Масляный туман и металлическая пыль.

Расчёт:

• По людям: 30 × 20 = 600 м³/ч;
• По теплу: для удаления 60 кВт при ΔT = 5°C требуется ≈ 10 000 м³/ч;
• По кратности: 3000 м³ × 3 об/ч = 9000 м³/ч.

Выбираем наибольшее — 10 000 м³/ч. Но это не всё: нужна фильтрация F7+F9 (масляный туман), возможно, угольный фильтр, усиленный нагрев зимой, автоматика по CO₂ и температуре.

Вывод: одинаковые по площади цеха требуют установки с разницей в производительности почти в 2 раза и совершенно разной комплектации. Поэтому вентиляция производственного цеха всегда считается индивидуально.

Производительность приточной установки (м³/ч) — это главный параметр, который определяет, справится ли система с воздухообменом. Но рассчитывают его не по одной формуле, а по нескольким сценариям, выбирая наибольшее значение.

Сценарий 1: По кратности воздухообмена

Кратность показывает, сколько раз в час весь объём воздуха в помещении должен быть заменён. Для производственных цехов рекомендуемая кратность — от 2 до 6 об/ч в зависимости от типа производства. Формула:

L = V × n, где V — объём помещения (м³), n — кратность (об/ч).

Сценарий 2: По количеству людей

Санитарная норма — не менее 30 м³/ч свежего воздуха на одного человека. Для тяжёлых работ (сварка, литьё) норма может быть выше — до 60–90 м³/ч.

L = 30 × N, где N — число работников в максимальной смене.

Сценарий 3: По тепловыделениям (самый важный для цехов)

Если в цехе есть оборудование, выделяющее тепло, воздухообмен считают по формуле:

L = Q / (c × ρ × ΔT), где:

• Q — суммарные теплопритоки (кВт);
• c — удельная теплоёмкость воздуха (≈ 1,005 кДж/(кг·К));
• ρ — плотность воздуха (≈ 1,2 кг/м³);
• ΔT — допустимый перегрев воздуха в цехе (обычно 3–8°C).

Сценарий 4: По санитарным требованиям к удалению вредностей

Если в воздухе есть пыль, газы или пары, расход считается по предельно допустимым концентрациям (ПДК) с учётом выделений от технологического процесса.

Практический совет: рассчитайте все четыре сценария и выберите наибольшее значение. Затем добавьте запас 15–20% на износ фильтров, ухудшение характеристик и возможное расширение производства.

Чтобы сделать подбор более наглядным, ниже приведена таблица с ориентировочными моделями приточных установок АВИМИ для цехов разной площади. Важно: цифры в таблице — это ориентиры, а не универсальная норма. Окончательный выбор всегда делается по расчёту теплопритоков, вредностей и режима работы.

Краткие рекомендации по выбору из таблицы:

• Для маленьких помещений (до 150 м²) удобнее компактные электрические установки — они проще в монтаже и не требуют подключения к системе отопления.
• Для средних и крупных цехов (от 150 м²) лучше брать промышленные модели с водяным нагревом — они значительно экономичнее в эксплуатации.
• Если в цехе холодный климат или длительная зимняя работа — закладывайте запас по производительности и мощности нагревателя не менее 20%.
• При наличии пыли, масляного тумана или других загрязнений важно смотреть не только на расход воздуха, но и на фильтрацию (класс фильтров, удобство обслуживания).

Таблица даёт общее представление о том, какие решения существуют, но не заменяет профессиональный расчёт для вашего конкретного цеха.

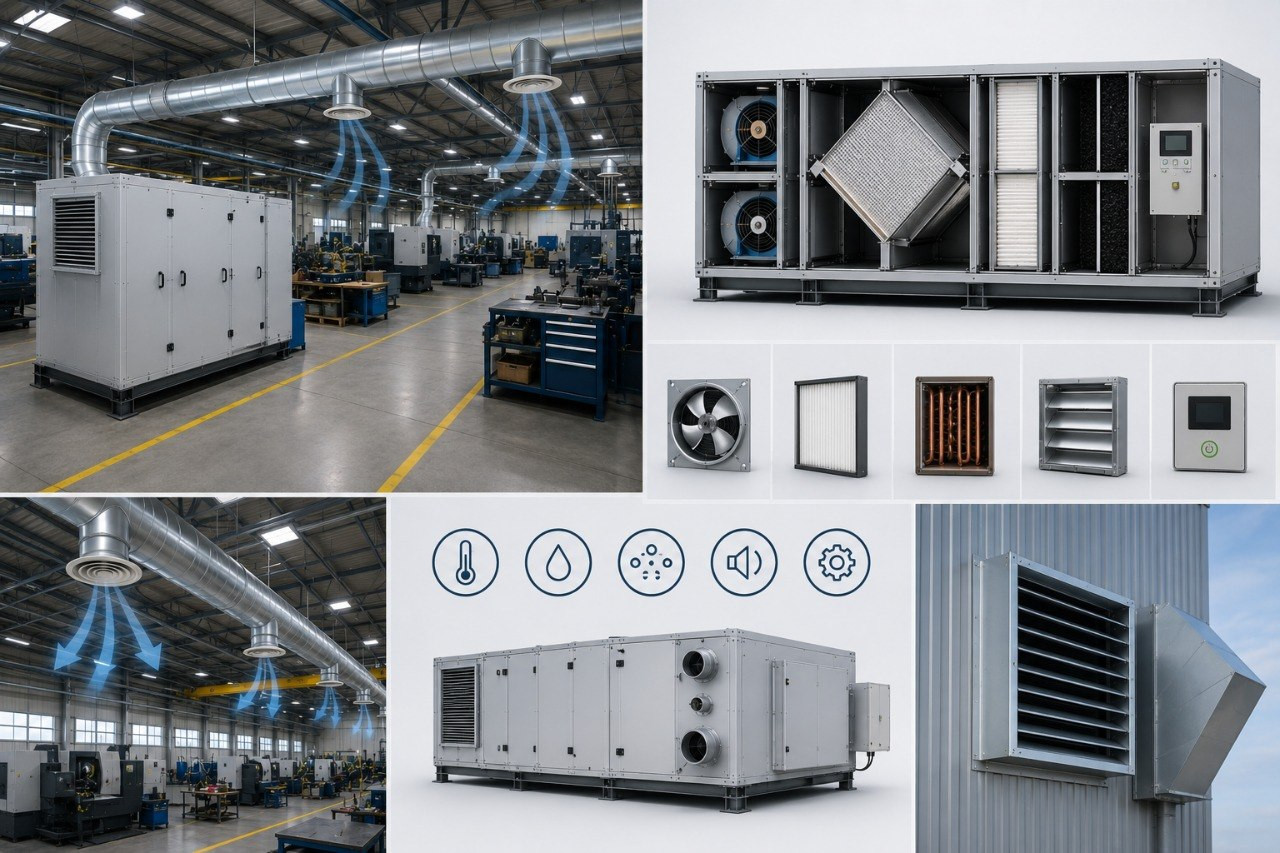

Приточная установка для производственного цеха — это не просто вентилятор в корпусе. Это комплексное устройство, состоящее из нескольких критических узлов. Рассмотрим каждый.

Каждый из этих элементов должен быть подобран под конкретные условия цеха. Экономия на одном из них часто приводит к проблемам уже в первый год эксплуатации.

На производстве фильтрация воздуха важнее, чем в жилых или офисных помещениях. Пыль, аэрозоли и пары не только вредят здоровью работников, но и оседают на оборудовании, снижая его ресурс и точность.

Какие классы фильтров используются:

• G4 (предфильтр) — улавливает крупную пыль (размером >10 мкм). Защищает более тонкие фильтры от быстрого забивания. Меняется каждые 1–3 месяца.
• F7 (тонкая очистка) — задерживает до 85% частиц размером 1–5 мкм. Подходит для большинства производств с умеренной запылённостью.
• F9 (высокоэффективная очистка) — задерживает до 95% частиц размером 0,5–1 мкм. Рекомендуется для цехов с мелкодисперсной пылью (шлифовка, полировка).
• Угольные фильтры — удаляют запахи и летучие органические соединения (для покрасочных цехов, производств с растворителями).
• Электростатические фильтры — улавливают масляный туман и мелкие аэрозоли (для механических цехов с СОЖ).

Как выбрать класс фильтрации:

• Для складов и помещений без пыли — достаточно G4.
• Для сборочных цехов с минимальной запылённостью — G4+F7.
• Для механических, деревообрабатывающих цехов — G4+F7+F9.
• Для покрасочных и химических производств — G4+F9+угольный фильтр.

Важно: регулярно контролировать перепад давления на фильтрах и своевременно их менять. Забитый фильтр не только ухудшает качество воздуха, но и увеличивает нагрузку на вентилятор, повышая энергопотребление и риск поломки.

Зимой уличный воздух нужно нагревать до комфортной температуры (обычно +16…+20°C для производственных цехов). Выбор типа нагревателя — один из ключевых вопросов при подборе ПУ.

Электрический нагрев (ТЭНы):

• Плюсы: простота монтажа, не требуется подключение к системе отопления, точное регулирование температуры.
• Минусы: высокое энергопотребление, особенно при мощностях >50 кВт, дороже в эксплуатации.
• Когда выбирать: для установок до 3000–5000 м³/ч, при отсутствии горячей воды или для объектов с льготным тарифом на электроэнергию.

Водяной нагрев (калорифер):

• Плюсы: значительно дешевле в эксплуатации (если есть котельная или центральное отопление), подходит для больших мощностей.
• Минусы: сложнее монтаж (нужна обвязка, насос, автоматика), риск замерзания зимой, требуется согласование с системой отопления.
• Когда выбирать: для установок >5000 м³/ч, при наличии горячей воды от котельной, для круглогодичной работы.

Важный нюанс: никогда не берите нагреватель «впритык» по мощности. Всегда закладывайте запас 15–25% на самые холодные дни и на износ калорифера. Также обязательно предусмотрите защиту от обмерзания для водяных калориферов (антифриз в контуре или автоматический слив).

На производстве автоматика — это не «приятное дополнение», а обязательный элемент надёжности и энергоэффективности. Без неё система будет работать либо в перегруз, либо недостаточно эффективно.

Какие функции должна выполнять автоматика ПУ:

• Поддержание заданной температуры — по датчику в помещении или по датчику на выходе из установки.
• Регулирование производительности — плавное изменение скорости вентилятора в зависимости от потребности (по CO₂, температуре или расписанию).
• Контроль загрязнения фильтров — по перепаду давления, сигнал о необходимости замены.
• Защита от обмерзания — для водяных калориферов: автоматическое отключение при падении температуры обратной воды.
• Сценарии работы по сменам — снижение производительности в ночные часы и выходные, экономия энергии.
• Аварийные режимы — отключение при пожаре, сигнализация о неисправностях.
• Дистанционный контроль — возможность мониторинга и управления через интернет или BMS.

Современные приточные установки с EC-вентиляторами позволяют реализовать все эти функции с минимальными затратами на монтаж. Инвестиции в автоматику окупаются за 1–2 сезона за счёт экономии электроэнергии и снижения простоев.

Ошибки на этапе подбора — самые дорогие. Их исправление после монтажа может стоить в 2–3 раза дороже правильного проекта. Вот самые частые промахи:

Все эти ошибки предотвращаются на этапе проектирования. Если вы сомневаетесь в каком-то параметре — лучше обратиться к профессионалам.

Используйте этот чек-лист как памятку при выборе приточной установки для вашего цеха:

Ответив на все эти вопросы, вы получите полную картину требований к приточной установке. Дальше — дело за расчётом и подбором конкретной модели.
