Какая вентиляция требуется для сварочного участка?

Сварочные работы сопровождаются выделением сложного комплекса вредных веществ. В составе сварочного аэрозоля присутствуют оксиды железа, марганца, хрома, ванадия, алюминия, титана, цинка, меди, никеля и других металлов. Дополнительно в воздух попадают газообразные фтористые соединения, окись углерода, окислы азота и озон.

Регулярное воздействие этих веществ без эффективной вентиляции приводит к профессиональным заболеваниям: пневмокониозу, хроническим интоксикациям, поражению дыхательной и нервной систем. Поэтому требования к вентиляции сварочных участков закреплены на уровне государственных нормативных документов, и их соблюдение — не рекомендация, а обязанность работодателя.

Кроме того, недостаточная вентиляция снижает производительность труда: в загазованном помещении сварщик быстрее утомляется, качество шва ухудшается, растёт процент брака. Правильно спроектированная система — это вклад и в здоровье людей, и в экономику производства.

При проектировании вентиляции сварочного участка необходимо руководствоваться несколькими основными документами:

• СП 1009-73 «Санитарные правила при сварке, наплавке и резке металлов» — базовый документ, регламентирующий требования к вентиляции, отоплению и микроклимату сварочных производств. Содержит разделы по местной и общеобменной вентиляции, а также вентиляции при сварке внутри замкнутых объёмов.
• ГОСТ 12.3.003-86 «Работы электросварочные. Требования безопасности» — устанавливает требования безопасности при ручной и механизированной дуговой сварке, в том числе под флюсом и в защитных газах, электрошлаковой и контактной сварке.
• Приказ Минтруда России от 11.12.2020 № 884н — «Правила по охране труда при выполнении электросварочных и газосварочных работ».
• СП 7.13130 — требования пожарной безопасности к системам вентиляции.

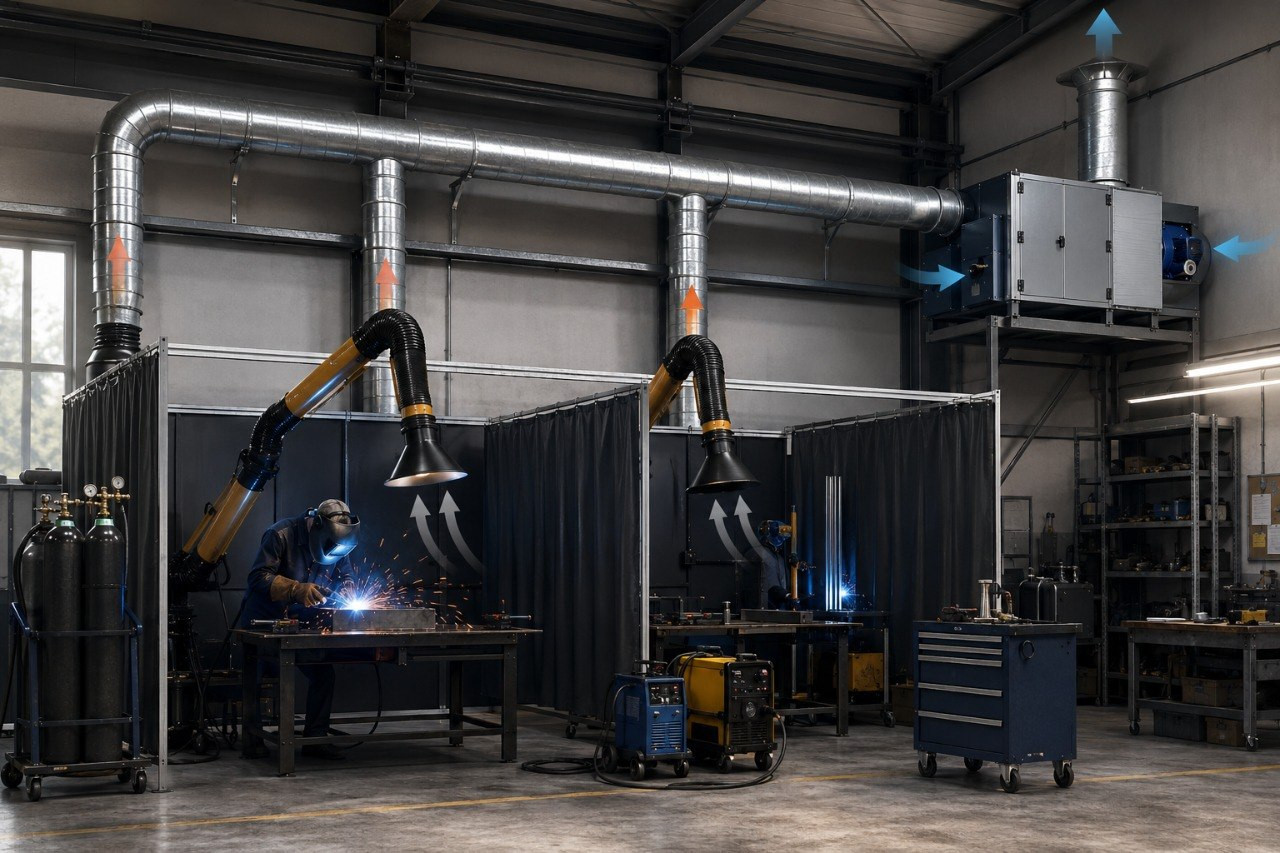

Вентиляция сварочного участка строится на сочетании двух систем: местной вытяжной вентиляции (у каждого поста) и общеобменной приточно-вытяжной вентиляции всего помещения.

Местная вытяжная вентиляция:

• Устанавливается непосредственно у каждого сварочного поста для улавливания вредных веществ в месте их образования.
• Доля вредностей, локализуемых местными отсосами: для вытяжных шкафов — до 90%, для остальных типов — до 75%.
• Скорость движения воздуха у источника должна быть не менее 0,5 м/с.
• Расстояние от источника до приёмного устройства — не более 350 мм для панельных отсосов.

Общеобменная вентиляция:

• Удаляет остаточные вредности (10–25%), не уловленные местными отсосами, разбавляя их до ПДК.
• Обеспечивает общий воздухообмен в цехе и компенсирует удаляемый воздух притоком.
• При расходе сварочных материалов менее 0,2 г/ч на 1 м³ цеха и наличии аэрационных фонарей — устройство общеобменной вентиляции может быть необязательным.
• Сварочные участки, сообщающиеся со смежными помещениями, должны иметь механическую вытяжную вентиляцию независимо от наличия фонарей.

Обе системы должны работать совместно — местные отсосы улавливают основную массу загрязнений, а общеобменная вентиляция удаляет остаточные вредности и поддерживает общий микроклимат.

Местная вытяжка — это главный элемент защиты сварщика. Она должна быть установлена на каждом сварочном посту, независимо от того, стационарный он или передвижной.

Типы местных отсосов:

• Вытяжные зонты — устанавливаются над сварочным столом. Требуют правильного подбора размера и высоты для эффективного улавливания.
• Поворотно-подъёмные наклонные панели — применяются при ручной сварке крупногабаритных изделий. Низ панели располагается над местом сварки не выше 350 мм.
• Вытяжные шкафы — для сварки мелких и средних изделий в лабораторных или полупромышленных условиях.
• Панельные наклонно-щелевые отсосы и столы с нижним подрешёточным отсосом — для специализированных постов.

Требования к расположению:

• Приёмное устройство должно находиться максимально близко к источнику выделения — расстояние не более 350 мм.
• Конструкция должна обеспечивать направление движения воздуха от сварщика к источнику (не дуть на сварщика).
• Скорость воздуха у источника — не менее 0,5 м/с.

Требования к воздуховодам:

• Материалы — негорючие (нержавеющая сталь или оцинковка).
• Предусмотреть доступ для чистки от осаждённой пыли и шлака.
• Установить огнезадерживающие клапаны для предотвращения распространения огня по воздуховодам.

Даже самая эффективная местная вытяжка не улавливает 100% вредностей — часть загрязнений (10–25%) неизбежно попадает в воздух рабочей зоны. Для их удаления и поддержания общего микроклимата требуется общеобменная вентиляция.

Задачи общеобменной вентиляции:

• Разбавление остаточных вредностей до предельно допустимых концентраций (ПДК).
• Поддержание температуры и влажности в рабочей зоне в соответствии с санитарными нормами.
• Компенсация воздуха, удаляемого местными вытяжками (чтобы в цехе не возникало разрежение).
• Удаление тепла, выделяемого сварочным оборудованием и нагретыми изделиями.

Требования к системе:

• Приточно-вытяжная система должна быть механической (естественная вентиляция не обеспечивает стабильность).
• Приток и вытяжка должны быть сбалансированы. Объём притока должен составлять 90–100% от объёма вытяжки.
• В холодное время года приточный воздух должен подогреваться до температуры не ниже +16…+18°C.
• Отопление рекомендуется совмещать с приточной вентиляцией (воздушное отопление).
• Приточный воздух должен очищаться от уличной пыли (фильтры класса G4+F7).

Для экономии тепла зимой рекомендуется использовать приточно-вытяжные установки с рекуперацией, возвращающие до 70% тепла из вытяжного воздуха.

Разные виды сварки предъявляют разные требования к вентиляции из-за различий в составе выделяемых вредных веществ и интенсивности их образования.

Ручная электродуговая сварка:

• Основной загрязнитель — сварочный аэрозоль с высоким содержанием оксидов металлов.
• Требуется эффективный местный отсос с производительностью не менее 1500–2000 м³/ч на пост.
• Скорость воздуха у источника — не менее 0,5 м/с.

Сварка в защитных газах (MIG/MAG, TIG):

• Дополнительно выделяются газы, используемые для защиты (аргон, гелий, углекислый газ).
• Важно учитывать инертность защитных газов — они не удаляются естественной вентиляцией и могут скапливаться в нижней части помещения.
• При использовании торированных вольфрамовых электродов требуется дополнительный контроль радиационной безопасности.

Контактная сварка:

• Выделения вредных веществ ниже, чем при дуговой сварке.
• Основная задача — удаление тепла и паров масел (если используются охлаждающие жидкости).

Работа в замкнутых пространствах (резервуары, колодцы, ёмкости):

• Требуется принудительная подача воздуха непосредственно в зону дыхания сварщика.
• Производительность принудительной подачи — не менее 150 м³/ч на пост.
• Обязателен контроль состава воздуха (кислород, вредные газы) до и во время работ.
• Предусматривается или местная вытяжка, или общеобменная вентиляция с удалением загрязнённого воздуха из полости.

Выброс воздуха, загрязнённого сварочным аэрозолем, в атмосферу без очистки запрещён. Это требует установки систем фильтрации, эффективность которых зависит от типа загрязнений и требований к выбросу.

Типы фильтров для сварочных аэрозолей:

• Механические (рукавные) фильтры — задерживают крупные и средние частицы. Требуют регулярной регенерации (встряхивание, обратная продувка).
• Электростатические фильтры — улавливают мелкодисперсную пыль и аэрозоли с размерами частиц ≥0,3 мкм. Эффективны для сварочного аэрозоля, масляного тумана и сухой неметаллической пыли.
• Комбинированные системы — включают несколько ступеней очистки: предфильтр для крупных частиц + электростатический или рукавный фильтр для тонкой очистки.

Когда требуется дополнительная очистка:

• При сварке цветных металлов и спецсталей (выделяются токсичные компоненты).
• При расположении цеха в жилой зоне или в пределах предприятия с жёсткими экологическими требованиями.
• При работе с торированными вольфрамовыми электродами (радиационный контроль).

Требования к обслуживанию:

• Регулярная очистка или замена фильтрующих элементов (периодичность зависит от интенсивности работ).
• Контроль перепада давления на фильтрах для своевременной замены.
• Ведение журнала обслуживания и замены фильтров.

Ошибки при проектировании и монтаже вентиляции сварочного участка — одни из самых дорогих. Их исправление после ввода объекта в эксплуатацию может стоить в 2–3 раза дороже правильного проекта. Вот самые частые из них:

Большинство этих ошибок можно предотвратить на этапе проектирования, закладывая правильные решения с самого начала.

Используйте этот чек-лист при приёмке проекта и перед сдачей сварочного участка в эксплуатацию:

Если все пункты отмечены «да» — ваша вентиляция готова к работе и соответствует требованиям охраны труда.
