Гибридные системы вентиляции — это разумный компромисс между энергоэффективностью естественной гравитации и надёжностью механических систем. Полностью механическая приточно-вытяжная установка летом потребляет до 2,5 кВт/ч в сутки, а чистая естественная вентиляция в безветренную жару приводит к духоте и концентрации CO₂ выше 1200 ppm. Гибридный подход использует естественное движение воздуха 70% времени (весной и осенью) и включает механику только по команде датчиков — при превышении температуры +25°C, росте CO₂ выше 900 ppm или скорости ветра ниже 1 м/с. В этой статье — схемы для пассивных домов, коттеджей и офисов, логика переключения режимов, расчёт экономии электроэнергии до 60% и требования СП 60.13330.2025 для гибридных систем.

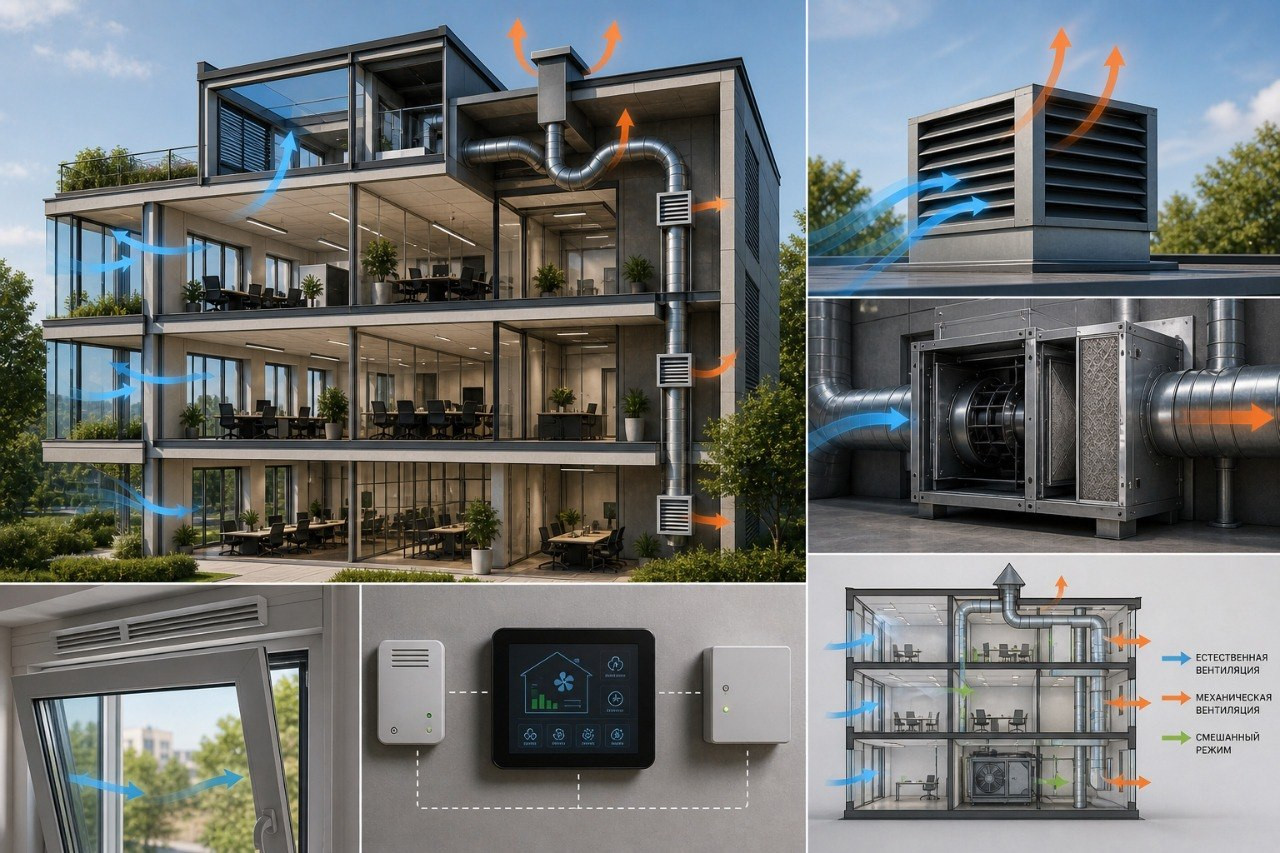

Гибридная вентиляция: комбинация естественной и механической системы — Гибридная система использует естественные потоки большую часть года и подключает механику только при необходимости

Ключевые термины

гибридная вентиляция естественная механическая VAV по CO2 земляной теплообменник пассивный дом вентиляция байпас рекуператора

Для реализации гибридных схем используйте приточные установки с рекуперацией и байпасом и автоматические вытяжные клапаны.

Когда естественная вентиляция работает — условия и ограничения

Естественная (гравитационная) вентиляция движет воздух за счёт разницы давлений, вызванной ветром и температурой.

Ветровое давление: при скорости ветра более 2 м/с перепад давления составляет ΔP = 0,5 × ρ × v² ≈ 16 Па — достаточно для воздухообмена 1–2 объёма в час.
Температурный напор: зимой при разнице уличного и комнатного воздуха более 5°C возникает устойчивая тяга в вытяжных каналах.
Типовая кратность естественной вентиляции в доме площадью 150–200 м² составляет 0,5–2 об/ч в зависимости от погоды.

Когда естественная вентиляция не справляется:
— Летом при t_улицы > +25°C и отсутствии ветра кратность падает до 0,2 об/ч, возникает духота.
— При безветрии даже зимой возможен застой воздуха.
— Концентрация CO₂ поднимается выше 1200 ppm, что снижает работоспособность и ухудшает самочувствие.
— При высокой запылённости или аллергенах с улицы естественный приток нежелателен.

График зависимости кратности от скорости ветра (ориентировочные значения):
— v = 0 м/с → кратность 0,2 об/ч
— v = 1 м/с → кратность 0,6 об/ч
— v = 2 м/с → кратность 1,2 об/ч
— v = 4 м/с → кратность 2,5 об/ч
При v > 5 м/с естественная вентиляция может создавать сквозняки, требуется регулировка клапанов.

СП 60.13330.2025: новые правила для гибридных систем

Разрешённые гибридные комбинации по актуальным нормам

Для жилых домов (коттеджи): гравитационная вытяжка через вертикальные каналы + механическая приточная установка с рекуперацией тепла. Переключение по температуре наружного воздуха.
Для пассивных домов (Passivhaus): естественный приток через регулируемые окна (форточки) в летний период и полностью механическая ПВУ с рекуператором зимой.
Для офисных и общественных зданий: VAV-системы с естественными клапанами. Датчики CO₂ и присутствия управляют долей свежего воздуха и рекуперацией.
Требование к автоматике: все гибридные системы должны иметь автоматическое переключение режимов без участия человека.

По нормативам, применение гибридной вентиляции позволяет снизить годовое потребление электроэнергии на вентиляцию на 60% по сравнению с чисто механической (постоянно работающей ПВУ). Рекуператор в гибридной системе должен иметь байпас для полного отключения рекуперации летом.

Схемы гибридных систем — четыре типовых решения

3.1. Пассивный дом (стандарт Passivhaus)

Схема включает земляной теплообменник (труба в грунте Ø200 мм длиной 30–50 м) — он предварительно подогревает или охлаждает воздух. Летом при t_улицы выше +20°C открываются регулируемые форточки в фасаде с автоматическими приводами (датчики CO₂ и температуры). Естественная вентиляция работает около 70% времени. Зимой и в сильную жару, когда естественной тяги недостаточно, включается компактная ПВУ производительностью 150–300 м³/ч с рекуператором 85%. Управление: при CO₂ > 1000 ppm или t_помещения > +23°C — дополнение механикой.

3.2. Коттедж с гравитационной разводкой

В доме заранее проложены вертикальные вытяжные каналы из санузлов и кухни. На приток установлена приточная ПВУ на 350 м³/ч с рекуператором и байпасом. Алгоритм: при t_улицы > +15°C и скорости ветра более 1,5 м/с заслонки на вытяжных каналах открыты, ПВУ работает только как вентилятор без нагрева (байпас). При t_улицы меньше +10°C вытяжные каналы перекрываются сервоприводами, и полностью включается ПВУ с рекуперацией. Экономия электроэнергии достигает 55–70%.

3.3. Офис или школа с VAV-гибридом

Устанавливаются VAV-заслонки на каждой приточной ветке, а также естественные вентиляционные клапаны в стенах (с электрическим или термоприводом). Датчики CO₂ в каждой комнате. При низкой загрузке и хорошей погоде работает только естественная вентиляция через фасадные клапаны. Когда CO₂ превышает 900 ppm, система по Modbus открывает VAV-заслонки и запускает центральный вентилятор на 30% мощности. При пиковой нагрузке (CO₂ > 1200 ppm) — выход на 100% механической вентиляции. Дополнительно возможна рециркуляция до 50% для экономии тепла.

3.4. Производственное помещение (гибрид с дымоходом)

В цехе используется высокий дымоход или вентиляционная шахта, создающая естественную тягу за счёт перепада температур. Основная вытяжка — гравитационная. При отключении технологического оборудования или остановке работы рекуператора (авария) включается резервная механическая вытяжная установка. Датчики давления отслеживают тягу; если перепад падает ниже 10 Па, запускается аварийная механика.

Пассивный дом Коттедж с гравитацией Офис VAV Производство с дымоходом

Логика переключения естественной и механической вентиляции

Сердце гибридной системы — контроллер, который собирает данные с датчиков и принимает решение. Базовые правила:

Алгоритм (пример для коттеджа):
IF скорость ветра > 2 м/с AND t_улицы между +5°C и +25°C → естественная вентиляция на 100%, ПВУ выключена или в режиме байпаса.
IF CO₂ > 1200 ppm OR t_помещения > +28°C → включить механический приток на 50% (VAV или ПВУ).
IF t_улицы < 0°C → ПВУ с рекуператором 85%, естественные клапаны закрыты.
IF разница t_помещения и t_улицы более 10°C (зимой) → рекуперация обязательна.

Режимы работы гибридной системы по сезонам

Соотношение времени естественной и механической вентиляции для средней полосы

Сезон / условия	Естественная вентиляция, %	Механическая вентиляция, %
Весна и осень (умеренно, t=+5…+20°C)	70–80	20–30
Лето, t_улицы > +25°C или безветрие	10–30	70–90
Зима, t_улицы < 0°C	0	100 (с рекуперацией)
Переходный период (день/ночь)	50	50

Для точной настройки переходов обязательно устанавливают датчики CO₂ в жилых комнатах или офисах, а также датчик скорости ветра и наружной температуры. Рекомендуется использовать контроллер с веб-интерфейсом для изменения порогов.

Экономия электроэнергии и окупаемость гибридной системы

Рассчитаем экономию на примере частного дома площадью 150 м² с полностью механической ПВУ на 350 м³/ч. Мощность двигателя такой установки в рабочей точке — 0,15 кВт.

Полная механика (круглый год):
Потребление в год = 0,15 кВт × 24 ч × 365 дней = 1314 кВт·ч.
При тарифе 6 руб/кВт·ч → 7884 руб./год.

Гибридная система с естественной вентиляцией 60% времени (весна, осень, тёплые ночи) и механикой 40% времени (зима и пиковая жара).

Гибрид:
Потребление = 1314 × 0,4 = 525 кВт·ч/год.
Затраты = 525 × 6 = 3150 руб./год.
Экономия = 7884 - 3150 = 4734 руб./год.

Площадь дома, м²	Полная механика (кВт·ч/год)	Гибрид (кВт·ч/год)	Экономия, %
150	1300	520	60
250	2200	880	60

Стоимость дополнительного оборудования для гибридной вентиляции (автоматические клапаны, датчики, контроллер, байпас) — около 150 000 руб. При годовой экономии 4734 руб. срок окупаемости составит примерно 32 месяца (2,7 года). Для домов большей площади окупаемость ещё быстрее.

Дополнительные источники экономии:

Земляной теплообменник (замена предподогрева) снижает нагрузку на рекуператор зимой.
Естественная вентиляция ночью летом позволяет не включать кондиционер.
Применение рекуператора с высоким КПД (90%) зимой дополнительно экономит тепло.

Монтаж и узлы гибридных систем — ключевые элементы и ошибки

Обязательные компоненты гибридной вентиляции

- Автоматические приточные клапаны в стенах или окнах с сервоприводами (управление от 0 до 100%).
- Датчики: CO₂ (0–2000 ppm), температуры и влажности внутри и снаружи, анемометр для скорости ветра, датчик перепада давления на вытяжке.
- Приточная установка с рекуператором, оснащённая байпасом (летом рекуперация отключается).
- Вытяжные каналы с обратными клапанами и возможностью перекрытия.
- Контроллер (PLC) с поддержкой Modbus или KNX для сбора данных и управления.

Типичные ошибки при проектировании

- Отсутствие датчика CO₂: тогда система не узнаёт о духоте и не включит механику, люди страдают.
- Установка обычных (не автоматических) заслонок на форточках — тогда переключение режимов остаётся ручным, а гибрид не работает.
- Неправильный выбор порогов срабатывания: например, включение механики только при +30°C, когда уже наступила духота.
- Пренебрежение земляным теплообменником: он повышает эффективность летнего естественного охлаждения.

Для гибридной системы обязательно резервное питание контроллера и сервоприводов на случай отключения электричества — иначе клапаны могут остаться в некорректном положении.

Сертификация пассивных домов — требования Passivhaus к гибридной вентиляции

Стандарт Passivhaus (Пассивный дом) предъявляет жёсткие требования к энергоэффективности вентиляции:

Электропотребление системы вентиляции не должно превышать 0,45 Вт/(м³·ч) — для дома 150 м² это около 0,135 кВт при полной мощности.
Гибридные схемы допускаются, но должны обеспечивать рекуперацию тепла не менее 85% при работе в механическом режиме.
Летом естественная вентиляция через фасадные клапаны может использоваться, но с обязательной защитой от пыли и шума.
Система должна иметь байпас рекуператора для полного отключения рекуперации в тёплый период.
Удельное годовое потребление энергии на вентиляцию – менее 15 кВт·ч/м².

При сертификации проверяется автоматика переключения режимов: в течение года не менее 60% времени должна работать естественная вентиляция или рекуператор с высоким КПД. Для пассивных домов гибридная система позволяет пройти сертификацию с меньшими капитальными затратами, чем полностью механическая с высокоточным контролем.

В России стандарты Роспассив (адаптированный Passivhaus) также признают гибридные схемы, но требуют подтверждения расчётом воздухообмена для каждого сезона.

Частые вопросы по гибридным системам вентиляции

При каких условиях гибридная система включает механическую вентиляцию?

Обычно механика включается при одном из трёх событий: превышение концентрации CO₂ выше 1000–1200 ppm, температура в помещении выше +25…+28°C (в жару), либо когда естественная тяга падает ниже 0,5 об/ч из-за безветрия или отсутствия перепада температур. Алгоритм настраивается индивидуально.

Какая скорость ветра считается достаточной для естественной вентиляции?

Для создания устойчивого перепада давления ≥ 10–15 Па требуется скорость ветра около 2 м/с. При 1–2 м/с естественная вентиляция работает с кратностью 0,5–1,0 об/ч. При скорости менее 0,5 м/с эффективность близка к нулю.

Нужно ли использовать рекуператор летом в гибридной системе?

Нет. Летом рекуператор отключают байпасом, так как передача тепла от вытяжного воздуха к приточному только нагревает помещение. Байпас позволяет направить приток в обход теплообменника, снижая энергопотребление и перегрев.

Какой воздухообмен требуется в пассивном доме по стандарту?

В пассивном доме механическая вентиляция должна обеспечивать 0,3–0,5 об/ч (примерно 30 м³/ч на человека). Гибридная система допускает снижение до 0,2 об/ч при естественном режиме, но с автоматическим увеличением до 0,4–0,6 об/ч по датчику CO₂.

Какова реальная окупаемость гибридной системы для частного дома?

Для дома 150–200 м² окупаемость дополнительных затрат (автоматика, датчики, байпас) составляет 3–4 года за счёт экономии электроэнергии — около 5000–6000 руб./год. Если вы ещё используете экономию на отоплении (естественная вентиляция уменьшает теплопотери), срок снижается до 2–3 лет.

Технические рекомендации для проектировщиков

алгоритм переключения естественная механика датчик CO₂ иск для гибрида байпас рекуператора с сервоприводом земляной теплообменник для пассивного дома автоматический вентиляционный клапан

Подбор и интеграцию гибридной вентиляции под ключ выполняют инженеры производственного центра Avimi.

Гибридная вентиляция — оптимальное решение для снижения энергозатрат без потери качества воздуха. При грамотном проектировании вы получаете 60% экономии электроэнергии, комфортный CO₂ ниже 900 ppm и автоматическую адаптацию к погоде. Используйте комбинацию естественной тяги и механической ПВУ с байпасом и датчиками.
