Приточная установка водяная AVI W 31/220/1600
Описание
Структурная схема
Схема электрического подключения
Фаза |
1 |
Нейтраль |
2 |
Заземление |
3 |
Воздушный клапан (220в) |
4-5 |
Цикуляционный насос |
6-8 |
Сигнал пожар (НЗ) |
9-10 |
Защита от замерзания (капиллярный датчик) |
11-12 |
Управление вентилятором |
13-14 |
Управление 3-х ходовым клапаном 0-10В |
15 |
3-х ходовой клапан (питание 24В) |
16-17 |
Датчик температуры обратной воды |
18 |
Датчик температуры воздушного канала |
19 |
Общий (-) для клемм 18 и 19 |
20 |
Аэродинамические характеристики вентилятора
Габаритные и присоединительные размеры вентилятора
Схема подключения вентилятора
Габаритные и присоединительные размеры установленного трёхрядного нагревателя
TFT 500.300.3 |
Марка |
500 |
А, мм |
300 |
B, мм |
542 |
K, мм |
342 |
E, мм |
150 |
C, мм |
677 |
L, мм |
2.5 |
Шаг между пластинами, мм |
G1 |
Присоединительный размер |
6 |
Кол-во контуров |
7,2 |
Площадь теплообмена, м² |
1600 |
Расход воздуха, м³/ч |
14,4 |
Гидравлическое сопротивление, кПа |
31 |
Теплопроизводительность, кВт |
1,24 |
Внутренний объём, л |
22 |
Масса, кг |
* теплопроизводительность указана с учётом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С. Климатическое исполнение У (от -40°С до +45°С).
Аэродинамические характеристики трёхрядных нагревателей
Гидравлические характеристики трёхрядных нагревателей
Ограничения по расходу жидкости
Ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.
Минимально возможный расход жидкости, м³/ч (при движении жидкости 0,5 м/с) |
0.7 |
Максимально возможный расход жидкости, м³/ч (при движении жидкости 2,75 м/с) |
3.85 |

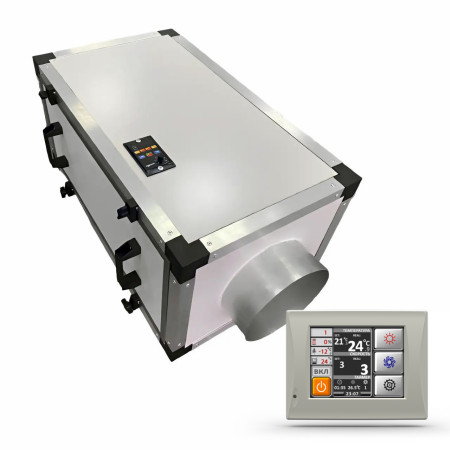

Приточная установка водяная AVI W 31/220/1600 — это высокоэффективное оборудование, предназначенное для обеспечения оптимального воздухообмена в помещениях различного назначения. С максимальным расходом воздуха до 2750 м³/ч, данная установка идеально подходит как для жилых, так и для коммерческих объектов. Ее конструкция позволяет легко адаптироваться к требованиям вашего пространства благодаря универсальному монтажу — как вертикальному, так и горизонтальному.
Одной из ключевых особенностей AVI W 31/220/1600 является использование водяного калорифера, что обеспечивает быстрый и эффективный нагрев воздуха. Мощность нагревателя составляет 31 кВт, что позволяет поддерживать комфортную температуру даже в самые холодные зимние дни. При этом, установка функционирует при температурных колебаниях от -40 °С до +80 °С, что делает ее универсальным решением для различных климатических условий.
Габариты устройства составляют 950 x 590 x 400 mm, что позволяет без труда интегрировать его в уже существующие системы вентиляции. Сечение канала в Ø315 мм обеспечивает стабильный и мощный поток воздуха. Установка также оснащена автоматикой и сенсорным пультом управления с ЖК экраном, что делает процесс эксплуатации интуитивно понятным и удобным.
Что касается шумоизоляции, уровень звукового давления от установки составляет всего 62.9 дБ (А), что позволяет использовать ее в офисах, магазинах и жилых помещениях без риска создания дискомфорта. Корпус устройства выполнен из коррозионностойкой стали с толщиной стенок 25 мм, что гарантирует долговечность и надежность в эксплуатации. Изоляция из 2.5 мм гарантирует высокие теплоизоляционные качества, а перегородка между секцией фильтра и вентилятора изготовлена из оцинкованной стали, что также способствует долговечности.
При проектировании AVI W 31/220/1600 особое внимание было уделено и безопасности. Уровень защиты устройства соответствует стандарту IP54, что гарантирует защиту от пыли и влаги. Класс изоляции F обеспечивает надежную работу в условиях повышенных температур. Установка также имеет минимальный срок службы в 30,000 часов, что делает ее надежным долгосрочным решением.
Эта приточная установка подходит для эксплуатации в различных условиях, включая рабочую влажность от 0 до 95% и высоту до 1000 м. Благодаря высокому качеству сборки и использования современных материалов, AVI W 31/220/1600 становится отличным выбором для тех, кто ценит надежность и эффективность в системах вентиляции и кондиционирования.
