Приточная установка водяная AVI W 23/220/1200
Описание
Структурная схема
Схема электрического подключения
Фаза |
1 |
Нейтраль |
2 |
Заземление |
3 |
Воздушный клапан (220в) |
4-5 |
Цикуляционный насос |
6-8 |
Сигнал пожар (НЗ) |
9-10 |
Защита от замерзания (капиллярный датчик) |
11-12 |
Управление вентилятором |
13-14 |
Управление 3-х ходовым клапаном 0-10В |
15 |
3-х ходовой клапан (питание 24В) |
16-17 |
Датчик температуры обратной воды |
18 |
Датчик температуры воздушного канала |
19 |
Общий (-) для клемм 18 и 19 |
20 |
Аэродинамические характеристики вентилятора
Габаритные и присоединительные размеры вентилятора
Схема подключения вентилятора
Габаритные и присоединительные размеры установленного трёхрядного нагревателя
TFT 500.200.3 |
Марка |
500 |
А, мм |
250 |
B, мм |
542 |
K, мм |
292 |
E, мм |
150 |
C, мм |
677 |
L, мм |
2.5 |
Шаг между пластинами, мм |
G1 |
Присоединительный размер |
5 |
Кол-во контуров |
6,0 |
Площадь теплообмена, м² |
1350 |
Расход воздуха, м³/ч |
14,6 |
Гидравлическое сопротивление, кПа |
26 |
Теплопроизводительность, кВт |
1,03 |
Внутренний объём, л |
5,31 |
Масса, кг |
* теплопроизводительность указана с учётом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С. Климатическое исполнение У (от -40°С до +45°С).
Аэродинамические характеристики трёхрядных нагревателей
Гидравлические характеристики трёхрядных нагревателей
Ограничения по расходу жидкости
Ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.
Минимально возможный расход жидкости, м³/ч (при движении жидкости 0,5 м/с) |
0.59 |
Максимально возможный расход жидкости, м³/ч (при движении жидкости 2,75 м/с) |
3.2 |

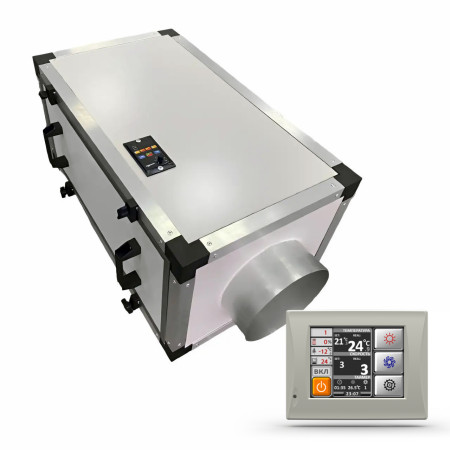

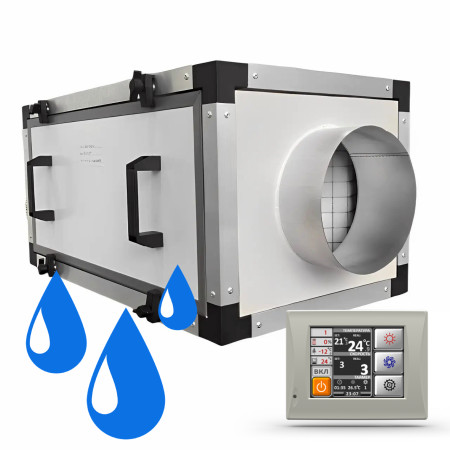

Приточная установка водяная AVI W 23/220/1200 — это высококачественное оборудование, предназначенное для эффективного воздухообмена в помещениях. Эта модель идеально подходит для систем, где требуется поддержание оптимального микроклимата за счет притока свежего воздуха. Установка выполнена в элегантном белом цвете, что позволяет ей гармонично вписаться в любой интерьер.
Одной из ключевых особенностей данной модели является ее высокая производительность — расход воздуха составляет 1200 м³/час. Это позволяет быстро обновлять воздух в помещениях, создавая комфортные условия для проживания и работы. Применение водяного калорифера обеспечивает надежный и стабильный обогрев поступающего воздуха, что особенно актуально в холодное время года. Мощность установки достигает 23 KW, что позволяет ей эффективно функционировать даже в условиях низких температур.
Габариты 950 x 590 x 400 mm и сечение канала Ø250 mm делают установку компактной и удобной для монтажа в различных помещениях. Она подходит как для вертикального, так и для горизонтального монтажа, а универсальная сторона обслуживания значительно упрощает эксплуатацию оборудования.
Установка оснащена современным сенсорным пультом управления с ЖК-экраном, что позволяет легко настраивать параметры работы устройства и контролировать его состояние. Автоматика обеспечивает стабильную работу в различных условиях, а также позволяет избежать перегревов и других неполадок в системе.
Качество материалов, использованных в конструкции, также на высоте. Корпус выполнен из коррозионностойкой стали с сэндвич-покрытием толщиной 25 мм, что обеспечивает надежную защиту от внешних воздействий и повышает энергоэффективность благодаря качественной изоляции. Уровень шума в пределах 62.9 дБ (A) позволяет использовать установку даже в жилых зонах без значительного дискомфорта.
Установка AVI W 23/220/1200 также имеет высокую степень защиты — IP44, что подтверждает ее надежность и долговечность. Она способна работать при температурах от -40 °C до +65 °C, что делает ее идеальным решением для различных климатических условий.
В заключение, приточная установка водяная AVI W 23/220/1200 — это надежный и эффективный выбор для обеспечения качественного воздухообмена в вашем помещении. Ее высокая производительность, современные технологии управления и прочная конструкция гарантируют долгосрочную эксплуатацию и комфортные условия для жизни и работы.
