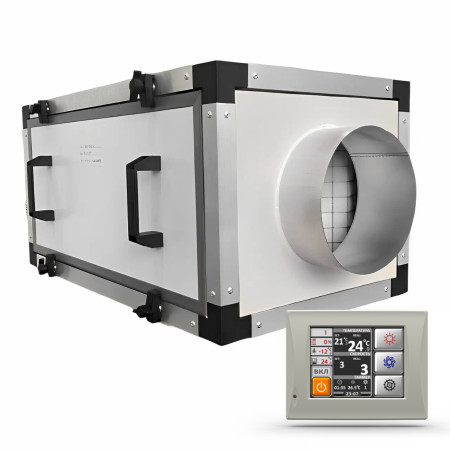

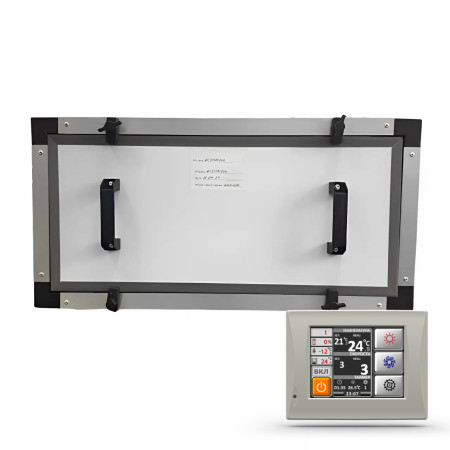

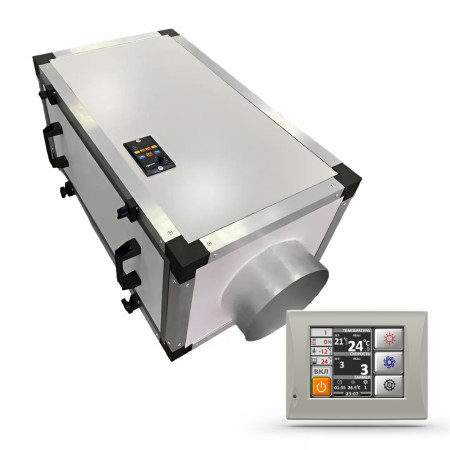

Приточная установка электрическая AVI Е 3/220/700

Компактные размеры и небольшой вес. Приточные установки AVIMI предназначены для установки в производственных, торговых, медицинских, учебных и пр. помещениях. Приточные установки AVIMI обладают высоким уровнем надежности и безопасности. Приточные установки с электрокалориферами имеют 2 датчика температуры, с порогом срабатывания первого 90° С и второго 130°, обеспечивающие отключение приточной установки в случае перегрева электрокалорифера, перезапуск приточной установки осуществляется автоматически.

Приточные установки AVIMI имеют компактные размеры, что дает возможность применять их в условиях ограниченного пространства для монтажа.

Установку можно монтировать непосредственно в обслуживаемом помещении за подвесным потолком, в подсобных или технических помещениях, обеспечив, при необходимости, дополнительную защиту корпуса от прямого воздействия окружающей среды и/или механических воздействий. Интервал рабочих температур: от -15° С до +40° С, при влажности до 80%.

Запрещается устанавливать приточную установку в воздушной среде с содержанием горючих или взрывоопасных смесей, испарений химикатов, крупную пыль, сажу, жиры или местах, где могут образовываться вредные вещества. По запросу потребителя приточные установки могут быть оснащены взрывозащищенными комплектующими.

Устройство позволяет производить предварительную очистку подаваемого воздуха, задерживая пыль и крупные частицы. Подогрев воздуха обеспечивает встроенный электрический нагреватель.

В базовой комплектации установка комплектуется вентилятором, нагревателем, фильтром, блоком автоматики, включающим в себя канальный датчик температуры, встроенный в установку, контроллер, плавный регулятор, пульт управления. Дополнительно возможно заказать необходимые датчики, заслонку, электропривод, сменные фильтрующие вставки, а также осушение воздуха (модульно).

Все подключения производят через, установленный под крышкой, блок автоматики. Также в блок клемм выведены контакты для подключения электропривода заслонки. Встроенная система автоматики обеспечивает 3-х ступенчатое плавное регулирование скорости вентилятора, плавное регулирование мощности электрического нагревателя и обеспечивает открытие-закрытие заслонки при включении-выключении установки.

Комплектация и особенности:

• AC/EC электродвигатель вентилятора.
• Фильтр G4 (опционально F5, F7, F9, H13, H14);
• Опционально доп. фильтр 400-200-48: "F7-Comp-600" или "Carb-Comp-600";
• Электрический нагреватель с настраиваемой мощностью от 0 до 3 кВт, который позволяет ограничить пиковую нагрузку на электросеть. Напряжение питания 220 (опционально нагреватель 4,5 напряжение 220В, 6 кВт напряжение питания 380);
• Функции автоматики (входят в стоимость);
• Программное изменение максимальной мощности калорифера;
• Регулировка мощности калорифера для нагрева воздуха до заданной температуры, с защитой от перегрева при достижении температуры 900С;
• Регулировка скорости вентилятора, 3 ступени;
• Недельный таймер;
• Часы реального времени;
• Индикация включения;
• Система самодиагностики;
• Опционально система контроля охлаждения;
• Опционально цифровая автоматика с датчиками и выходами для управления вытяжным вентилятором;
• Встроенная цифровая автоматика с датчиками и выходами для управления приводом воздушного клапана;
• Качественная звуко- и теплоизоляция из негорючих материалов;
• Кассетный фильтр класса очистки EU4 с возможностью выдвижения для удобной замены;
• Встроенная защита от перегрева и двойная термозащита нагревателя;
• Ручной и автоматический перезапуск системы при сбое питания;
• Плавная регулировка скорости приточного вентилятора и защита его от перегрузки;
• Контроль засорения фильтра и отключение вентиляции при срабатывании пожарного датчика;
• Автозапуск системы после восстановления питания;
• Корпус из сэндвич-панелей с оцинкованным покрытием изнутри и снаружи;
• Возможность интеграции в систему диспетчеризации и управления зданием;
• Возможность вертикального и горизонтального монтажа установки под потолком или на стене;
• Приточные установки AVIMI подходят для использования в промышленных, производственных, торговых, офисных, бытовых и жилых помещениях.

Структурная схема

Схема электрического подключения

Аэродинамические характеристики вентилятора

Габаритные и присоединительные размеры вентилятора

Схема подключения вентилятора

Упаковка, транспортирование и хранение ПВУ

• ПУ упакована в воздушно-пузырчатую пленку;
• ПУ должны штабелироваться при транспортировке не более 2 шт.

Транспортирование ПУ может производится любым видом транспорта в крытых транспортных средствах в соответствии с требованиями ГОСТ Р 50444 и правилами перевозок грузов, действующими на транспорте данного вида.

Условия хранения ПУ в части воздействия климатических факторов должны соответствовать условиям хранения 2 по ГОСТ 15150. ПУ должны храниться в потребительской таре при следующих условиях:

• температура воздуха от 0 до +50 ⁰С, влажность воздуха не более 75% при температуре +35 ⁰С;
• в воздухе не должно быть примесей или летучих соединений, вызывающих коррозию металлических частей изделий.

Условия эксплуатации ПВУ

1. Рабочий диапазон температуры наружного воздуха: от –28 0С до +45 0С при условии, что параметры калорифера позволяют поддерживать температуру воздуха на выходе ПВУ не ниже +15 0С.
2. Необходимо исключить прямое попадание воды на ПУ.

Обслуживание ПУ

1. Для обеспечения бесперебойной и эффективной работы и продления срока службы вентиляционной установки необходимо регулярно производить замену воздушного фильтра, а также осуществлять обслуживание ПУ. После длительного простоя необходимо проверить сопротивление изоляции вентиляционной установки. Все сервисные работы, кроме замены фильтра, должны выполнять квалифицированным персоналом.
2. Рекомендуется проводить осмотр и очистку / замену фильтра каждый месяц; вентилятора – каждые шесть месяцев непрерывной эксплуатации для предотвращения его разбалансировки или преждевременного выхода из строя; калорифера – каждые шесть месяцев.
3. Перед обслуживанием убедитесь, что:
   1. Прекращена подача напряжения.
   2. Рабочее колесо вентилятора полностью остановилось.
   3. Калорифер полностью остыл.
4. При очистке ПУ запрещается использовать агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Необходимо следить, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
5. Подшипники, в случае повреждения, подлежат замене. Подшипники вентилятора необслуживаемые, со сроком службы не менее 30000 часов.
