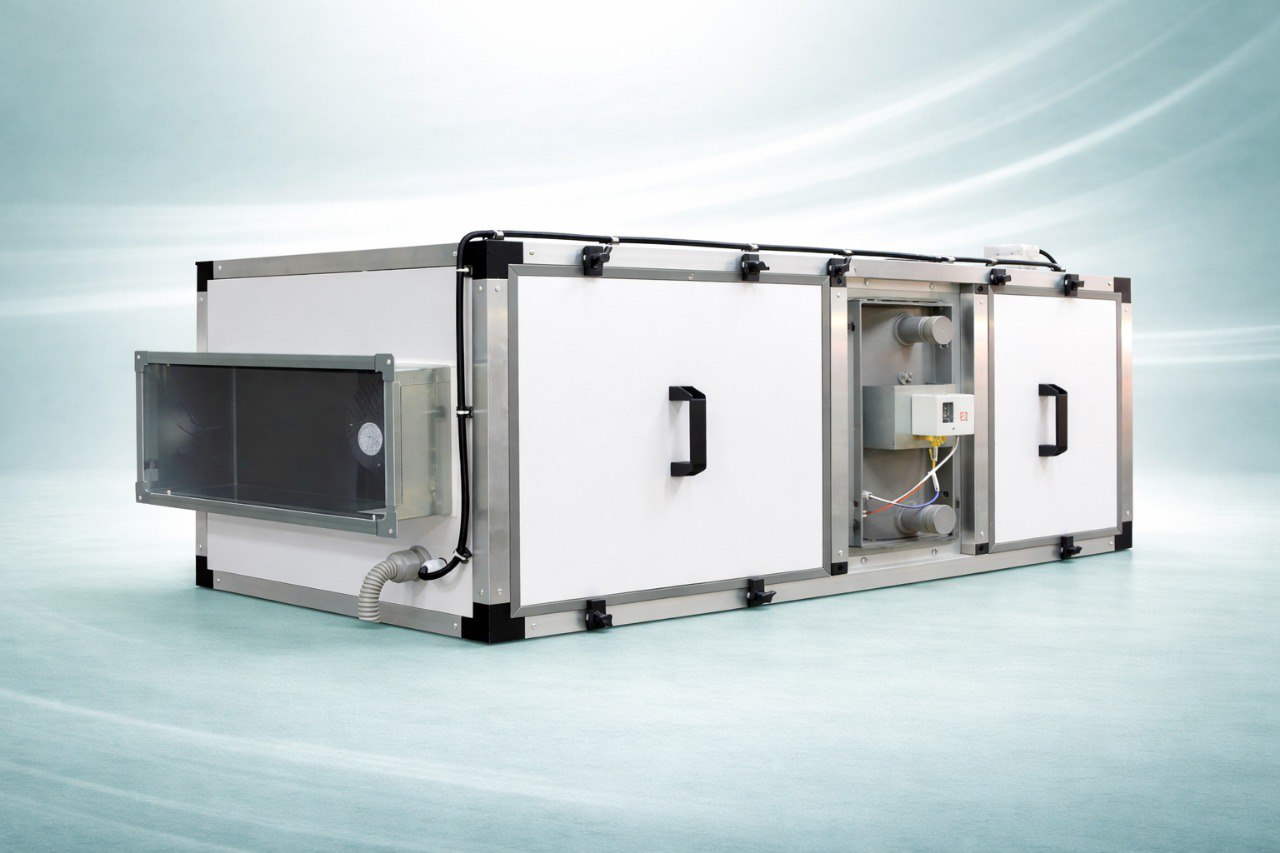

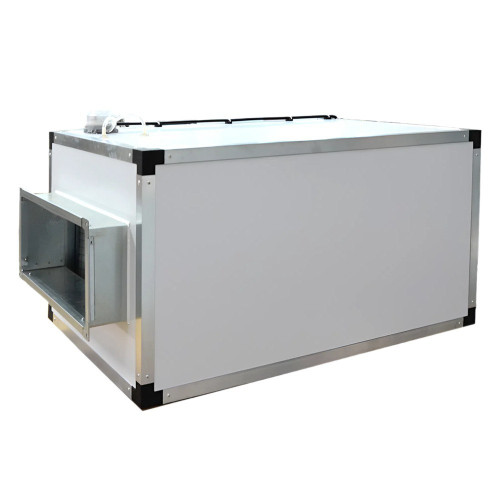

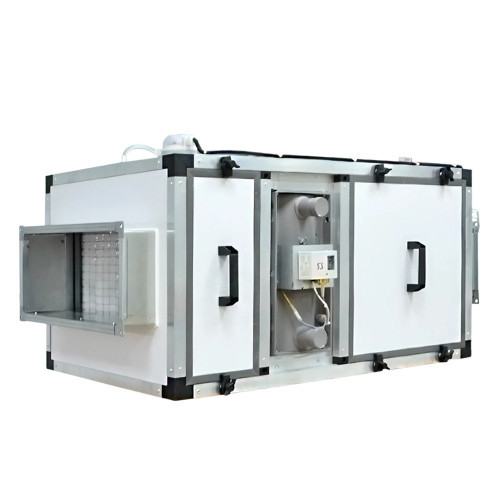

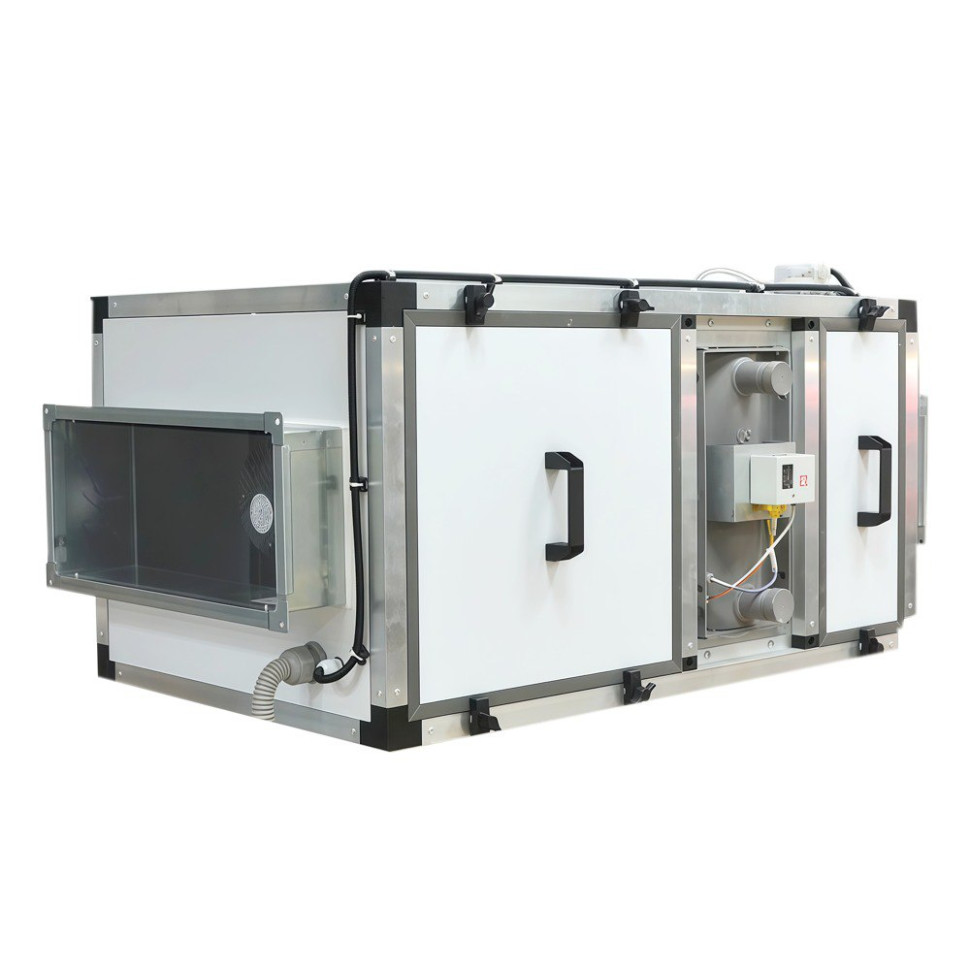

Приточная установка водяная AVI W 60/380/3000

Структурная схема

Схема электрического подключения

Аэродинамические характеристики вентилятора

Габаритные и присоединительные размеры вентилятора

Схема подключения вентилятора

Габаритные и присоединительные размеры установленного трёхрядного нагревателя

* теплопроизводительность указана с учётом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С. Климатическое исполнение У (от -40°С до +45°С).

Аэродинамические характеристики трёхрядных нагревателей

Гидравлические характеристики трёхрядных нагревателей

Ограничения по расходу жидкости

Ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.

Приточная установка водяная AVI W 60/380/3000 — это высокоэффективное оборудование, предназначенное для обеспечения качественного воздухообмена в различных помещениях. С максимальным расходом воздуха до 3000 м³/ч, данная установка подходит для использования в офисах, производственных помещениях и жилых зонах, обеспечивая комфортные условия для работы и отдыха.

Одной из ключевых особенностей модели является ее мощность в 60 кВт, что позволяет быстро и эффективно нагревать воздух. Установка оснащена водяным калорифером, что обеспечивает надежное и экономичное отопление. Важно отметить, что система поддерживает диапазон температур от -25 °С до +60 °С, что делает ее идеальной для эксплуатации в различных климатических условиях.

Отличительной чертой AVI W 60/380/3000 является ее высокая производительность при нулевом давлении, которая достигает 3863 м³. Это позволяет поддерживать стабильный воздухообмен даже в условиях повышенного сопротивления. Установка также обладает статическим давлением до 1751 Па, что делает ее отличным выбором для систем с высоким сопротивлением воздуховодов.

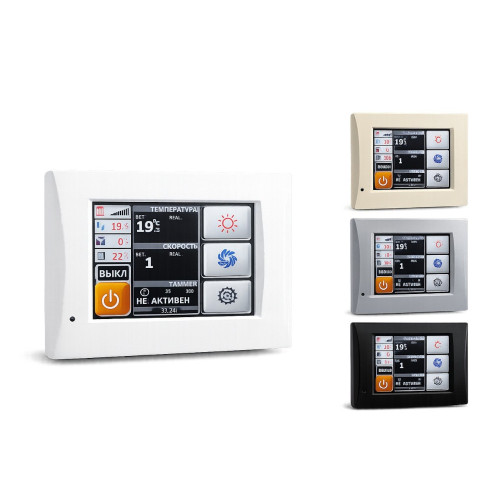

Конструкция устройства предусматривает использование сэндвич-панелей толщиной 25 мм, что обеспечивает отличную теплоизоляцию и защиту от коррозии. Корпус выполнен из коррозионностойкой стали, что гарантирует долговечность и надежность. Кроме того, пульт управления с сенсорным ЖК экраном позволяет удобно и быстро настраивать параметры работы установки.

Установка AVI W 60/380/3000 имеет универсальную сторону обслуживания, что делает ее установку и эксплуатацию максимально удобными. Возможность монтажа в вертикальном или горизонтальном положении позволяет адаптировать оборудование под любые условия. Уровень звукового давления составляет всего 62.9 дБ (А), что делает устройство достаточно тихим для использования в жилых и офисных помещениях.

На протяжении всего срока службы, который составляет до 40 000 часов при температуре 40 °С и влажности 15% ~ 65%, установка будет работать эффективно и надежно. Гарантия на обслуживание составляет 12 месяцев, что подтверждает высокое качество и надежность данного оборудования.

Выбор водяной приточной установки AVI W 60/380/3000 — это решение, которое обеспечит надежное и эффективное воздухообменное решение для вашего помещения, гарантируя высокие показатели производительности и низкое энергопотребление.
