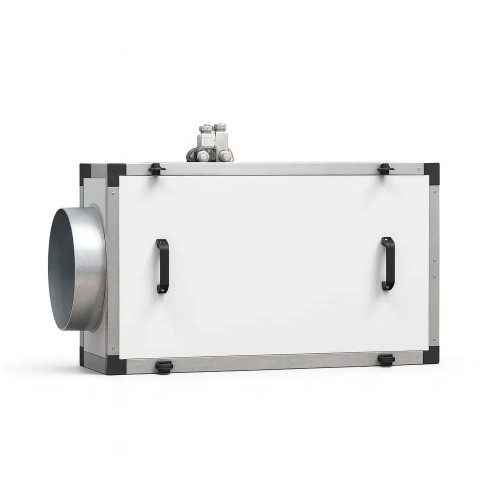

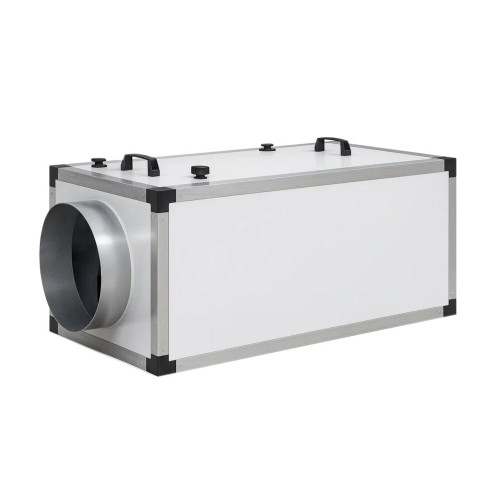

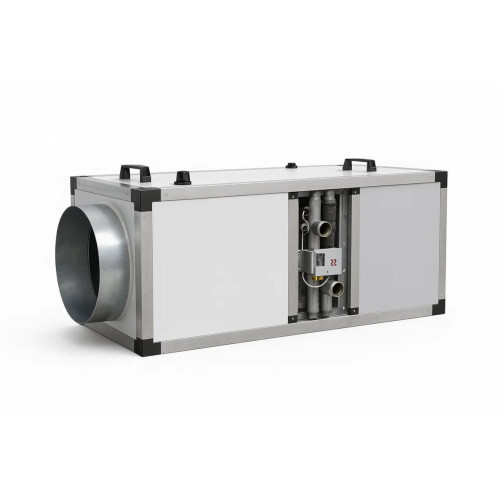

Приточная установка водяная AVI W 31/220/1600

Структурная схема

Схема электрического подключения

Аэродинамические характеристики вентилятора

Габаритные и присоединительные размеры вентилятора

Схема подключения вентилятора

Габаритные и присоединительные размеры установленного трёхрядного нагревателя

* теплопроизводительность указана с учётом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С. Климатическое исполнение У (от -40°С до +45°С).

Аэродинамические характеристики трёхрядных нагревателей

Гидравлические характеристики трёхрядных нагревателей

Ограничения по расходу жидкости

Ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.

Приточная установка водяная AVI W 31/220/1600 — это высокоэффективное оборудование, предназначенное для обеспечения оптимального воздухообмена в помещениях различного назначения. С максимальным расходом воздуха до 2750 м³/ч, данная установка идеально подходит как для жилых, так и для коммерческих объектов. Ее конструкция позволяет легко адаптироваться к требованиям вашего пространства благодаря универсальному монтажу — как вертикальному, так и горизонтальному.

Одной из ключевых особенностей AVI W 31/220/1600 является использование водяного калорифера, что обеспечивает быстрый и эффективный нагрев воздуха. Мощность нагревателя составляет 31 кВт, что позволяет поддерживать комфортную температуру даже в самые холодные зимние дни. При этом, установка функционирует при температурных колебаниях от -40 °С до +80 °С, что делает ее универсальным решением для различных климатических условий.

Габариты устройства составляют 1120 x 760 x 510 mm, что позволяет без труда интегрировать его в уже существующие системы вентиляции. Сечение канала в Ø315 мм обеспечивает стабильный и мощный поток воздуха. Установка также оснащена автоматикой и сенсорным пультом управления с ЖК экраном, что делает процесс эксплуатации интуитивно понятным и удобным.

Что касается шумоизоляции, уровень звукового давления от установки составляет всего 62.9 дБ (А), что позволяет использовать ее в офисах, магазинах и жилых помещениях без риска создания дискомфорта. Корпус устройства выполнен из коррозионностойкой стали с толщиной стенок 25 мм, что гарантирует долговечность и надежность в эксплуатации. Изоляция из 2.5 мм гарантирует высокие теплоизоляционные качества, а перегородка между секцией фильтра и вентилятора изготовлена из оцинкованной стали, что также способствует долговечности.

При проектировании AVI W 31/220/1600 особое внимание было уделено и безопасности. Уровень защиты устройства соответствует стандарту IP54, что гарантирует защиту от пыли и влаги. Класс изоляции F обеспечивает надежную работу в условиях повышенных температур. Установка также имеет минимальный срок службы в 30,000 часов, что делает ее надежным долгосрочным решением.

Эта приточная установка подходит для эксплуатации в различных условиях, включая рабочую влажность от 0 до 95% и высоту до 1000 м. Благодаря высокому качеству сборки и использования современных материалов, AVI W 31/220/1600 становится отличным выбором для тех, кто ценит надежность и эффективность в системах вентиляции и кондиционирования.
