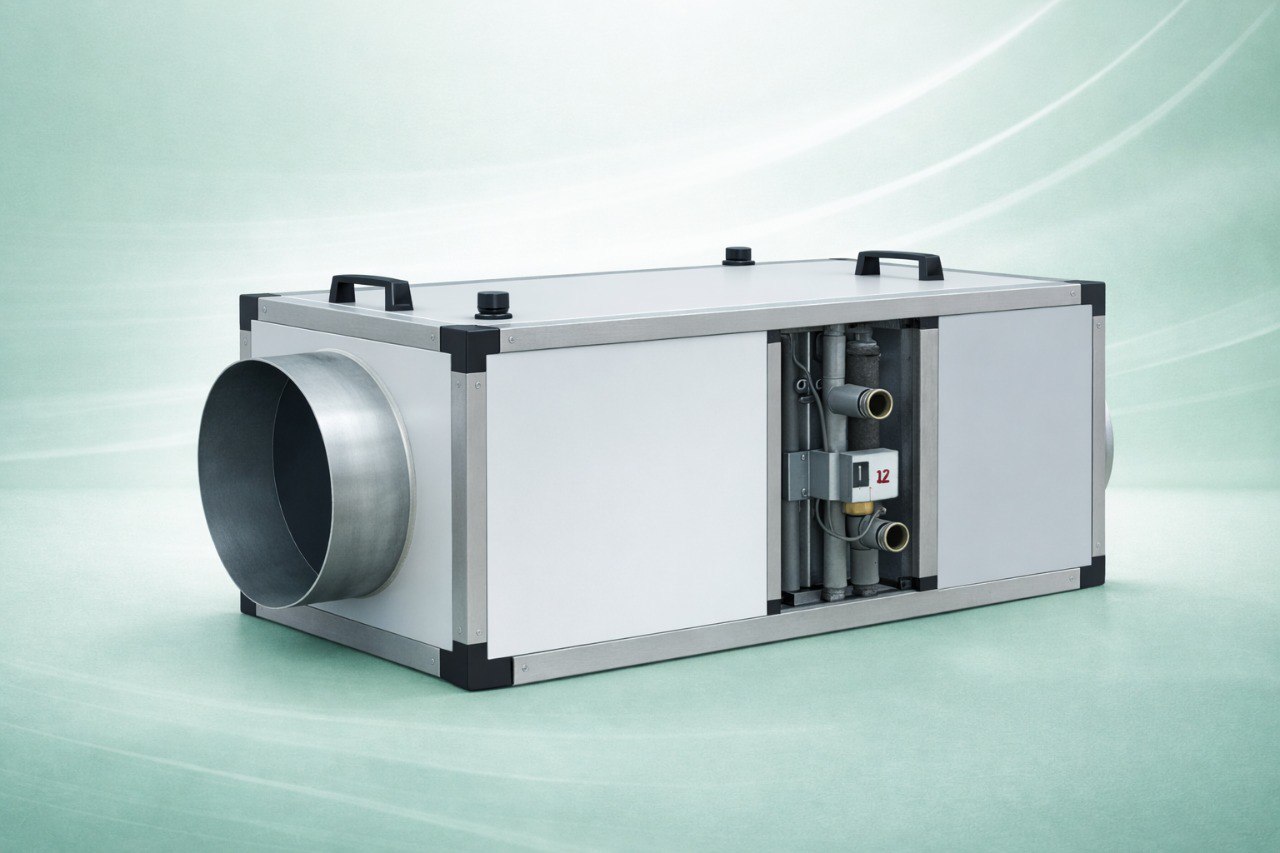

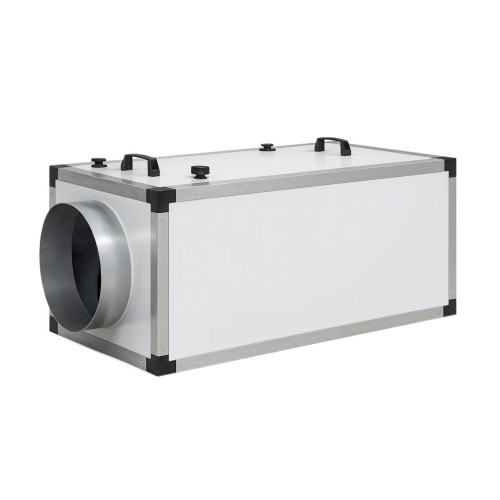

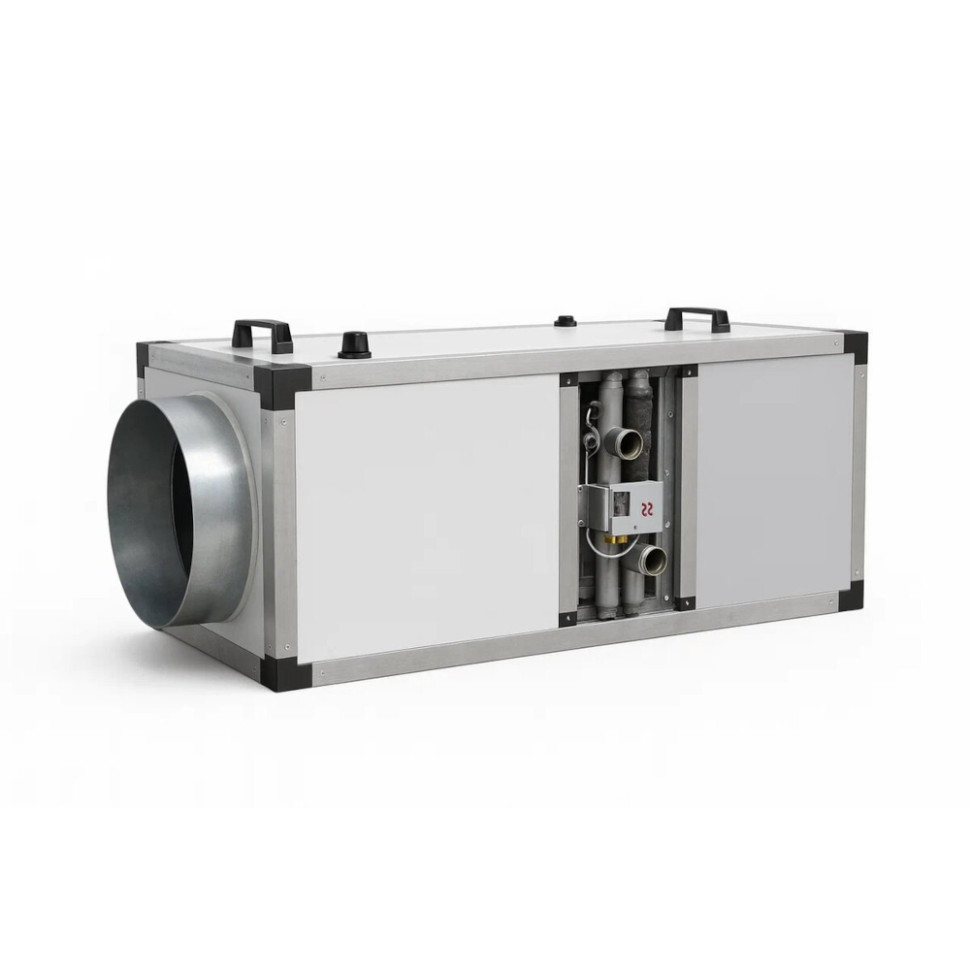

Приточная установка водяная AVI W 23/220/1200

Структурная схема

Схема электрического подключения

Аэродинамические характеристики вентилятора

Габаритные и присоединительные размеры вентилятора

Схема подключения вентилятора

Габаритные и присоединительные размеры установленного трёхрядного нагревателя

* теплопроизводительность указана с учётом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С. Климатическое исполнение У (от -40°С до +45°С).

Аэродинамические характеристики трёхрядных нагревателей

Гидравлические характеристики трёхрядных нагревателей

Ограничения по расходу жидкости

Ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.

Приточная установка водяная AVI W 23/220/1200 — это высококачественное оборудование, предназначенное для эффективного воздухообмена в помещениях. Эта модель идеально подходит для систем, где требуется поддержание оптимального микроклимата за счет притока свежего воздуха. Установка выполнена в элегантном белом цвете, что позволяет ей гармонично вписаться в любой интерьер.

Одной из ключевых особенностей данной модели является ее высокая производительность — расход воздуха составляет 1200 м³/час. Это позволяет быстро обновлять воздух в помещениях, создавая комфортные условия для проживания и работы. Применение водяного калорифера обеспечивает надежный и стабильный обогрев поступающего воздуха, что особенно актуально в холодное время года. Мощность установки достигает 23 KW, что позволяет ей эффективно функционировать даже в условиях низких температур.

Габариты 1060 x 640 x 510 mm и сечение канала Ø250 mm делают установку компактной и удобной для монтажа в различных помещениях. Она подходит как для вертикального, так и для горизонтального монтажа, а универсальная сторона обслуживания значительно упрощает эксплуатацию оборудования.

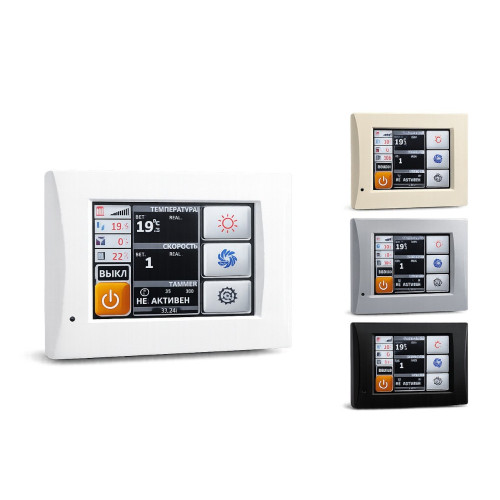

Установка оснащена современным сенсорным пультом управления с ЖК-экраном, что позволяет легко настраивать параметры работы устройства и контролировать его состояние. Автоматика обеспечивает стабильную работу в различных условиях, а также позволяет избежать перегревов и других неполадок в системе.

Качество материалов, использованных в конструкции, также на высоте. Корпус выполнен из коррозионностойкой стали с сэндвич-покрытием толщиной 25 мм, что обеспечивает надежную защиту от внешних воздействий и повышает энергоэффективность благодаря качественной изоляции. Уровень шума в пределах 62.9 дБ (A) позволяет использовать установку даже в жилых зонах без значительного дискомфорта.

Установка AVI W 23/220/1200 также имеет высокую степень защиты — IP44, что подтверждает ее надежность и долговечность. Она способна работать при температурах от -40 °C до +65 °C, что делает ее идеальным решением для различных климатических условий.

В заключение, приточная установка водяная AVI W 23/220/1200 — это надежный и эффективный выбор для обеспечения качественного воздухообмена в вашем помещении. Ее высокая производительность, современные технологии управления и прочная конструкция гарантируют долгосрочную эксплуатацию и комфортные условия для жизни и работы.
