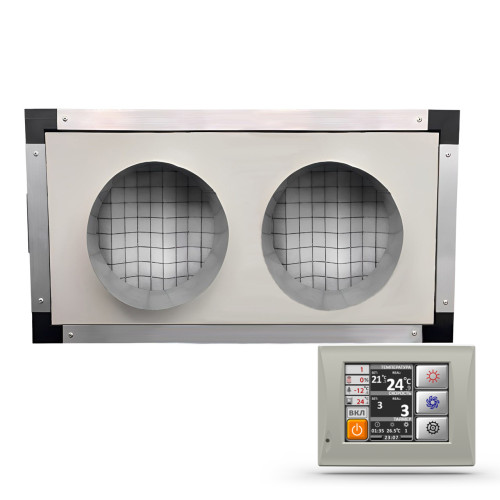

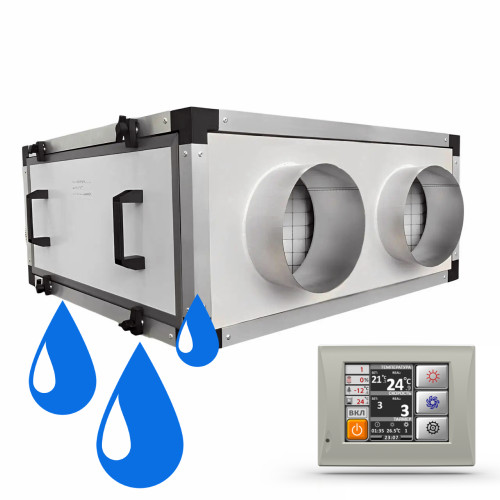

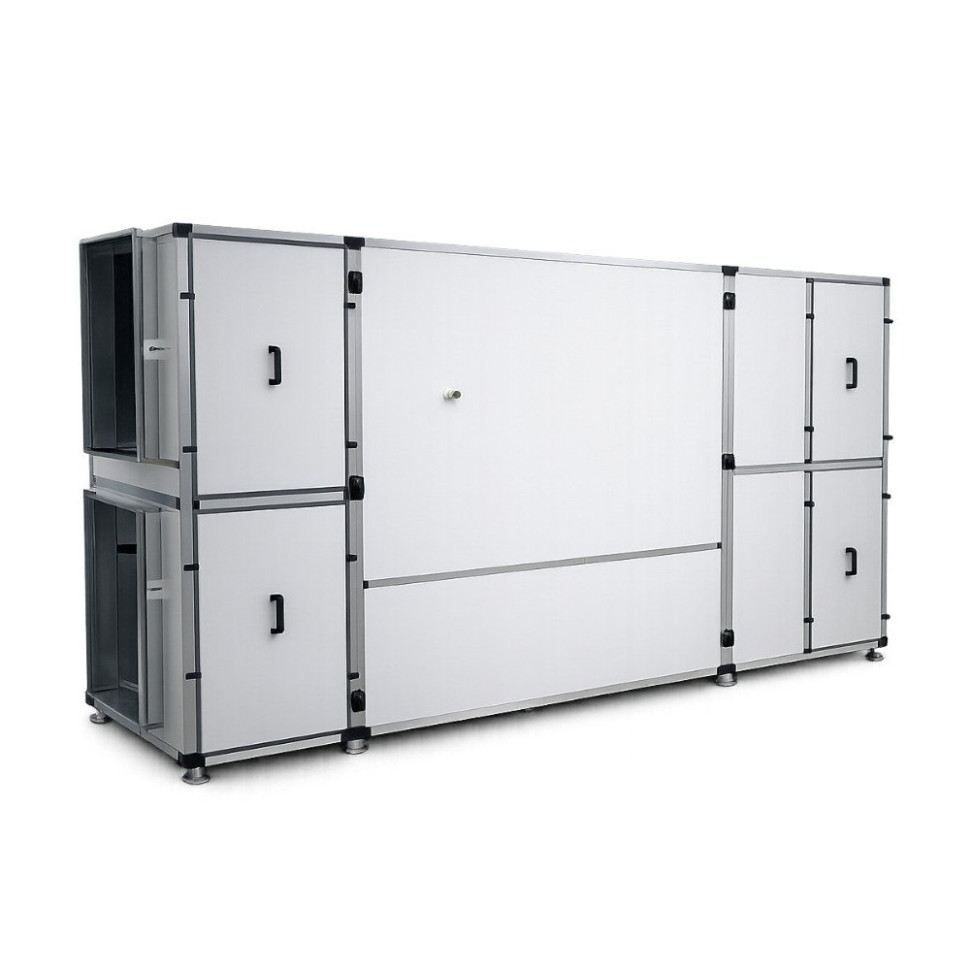

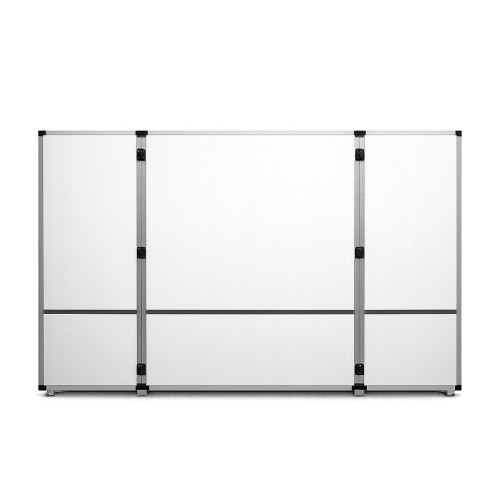

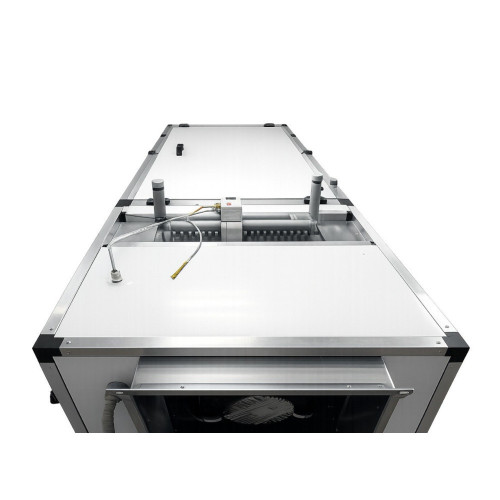

Приточно-вытяжная установка водяная AVI PV W 82/380/12000

Характеристики

Расход воздуха:

Мощность по воде:

82 кВт

Мощность:

82 кВт

Сечение канала:

700x400 мм

Автоматика:

Да

Пульт управления:

Да

Цвет:

белый

Смотреть все

Категории

Водяные приточно-вытяжные установки с рекуператором, Приточно-вытяжные установки с рекуператором

Контроллер, пульт и все датчики входят в стоимость!
Срок производства установки – 3 недели.

Артикул: AVI PV W 82/380/12000

В наличии

РРЦ

1 443 636 ₽

Для монтажников и проектировщиков действуют индивидуальные цены, скидки, бонусы и программа лояльности.

Количество:

Заказ по телефону:+7 (495) 129-66-46

Описание

Структурная схема

Схема электрического подключения

Расход воздуха

Схематичная установка вентилятора

Технический паспорт AVI PV W 82/380/12000

Скачать

3D модель вентустановки AVI PV W 82/380/12000 в DWG формате

Скачать

Характеристики вентустановки

Расход воздуха	12000 м³/час
Мощность по воде	82 кВт
Мощность	82 кВт
Сечение канала	700x400 мм
Автоматика	Да
Пульт управления	Да
Цвет	белый
Полное название для заказа	AVI PV W 82/380/12000
Тип установки	Приточно-вытяжная
Воздухообмен при нулевом давлении Па	12000 м³
Статистическое давление Па	Согласно графику
Тип нагревателя	Водяной калорифер
Параметры вентилятора	1780 об/мин \| 5600 Вт
Максимальная потребляемая мощность	104.6 кВт-380 В
Максимальный потребляемый ток	158.9 А
Напряжение питания	380 В
Сечение канала вентиляционной установки	700x400 мм
Толщина и покрытие стенок корпуса	Сэндвич толщиной 25 мм (снаружи и внутри коррозионностойкая сталь, толщина изоляции 2.5 мм)
Перегородка между секцией фильтра и секцией вентилятора	Оцинкованная сталь

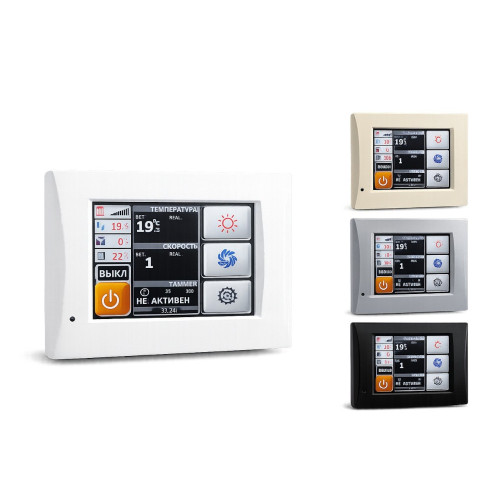

Пульт управления приточной установкой	с ЖК экраном
Сторона обслуживания	Универсальная
Гарантия на обслуживание	36 месяцев
Производитель	AVIMI

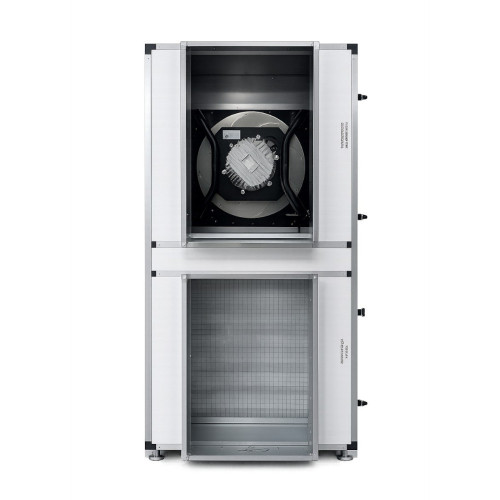

Характеристика установленного вентилятора
Номинальное напряжение	380 В
Диапазон напряжений	380~480 В
Частота	50 / 60 Гц
Воздухообмен при нулевом сопротивлении	25750 м³
Скорость оборотов в минуту	1700
Сила тока	8.67 А
Потребляемая мощность	5600 Вт
Статическое давление	1329 Па
Минимальная температура окружающей среды вентилятора	-25 °С
Максимальная температура окружающей среды вентилятора	+60 °С
Материал	Алюминиевый сплав ( рабочее колесо )
Срок службы	40,000 часов (L10), при 40℃, влажность 15%~65%RH
Тип защиты	IP 54
Производственный стандарт	GB12350 "Требования безопасности к двигателям малой мощности", JB/T10563 "Технические характеристики центробежных вентиляторов общего назначения", EN60335-1 "Безопасность бытовых и аналогичных электроприборов", ISO5801-1997 "Тестирование производительности промышленных вентиляторов с использованием стандартизированных воздуховодов", GB/T2888 "Методы измерения шума вентиляторов воздуходувок компрессоров и корневых воздуходувок"
Динамический баланс	согласно JB/T 9101-1999 G6.3
Вибрация вентилятора	согласно JB/T 8689
