Принцип работы приточных установок: путь воздуха шаг за шагом
Если сильно упростить, принцип работы приточной вентиляции — это контролируемая подача уличного воздуха внутрь помещения с очисткой и, при необходимости, подогревом. Но для технически подкованного читателя такого объяснения мало, поэтому пройдёмся по пути воздуха поэтапно.
Вот так схема приточной установки превращает обычный уличный воздух в управляемый и предсказуемый поток. А теперь — детальнее про начинку.

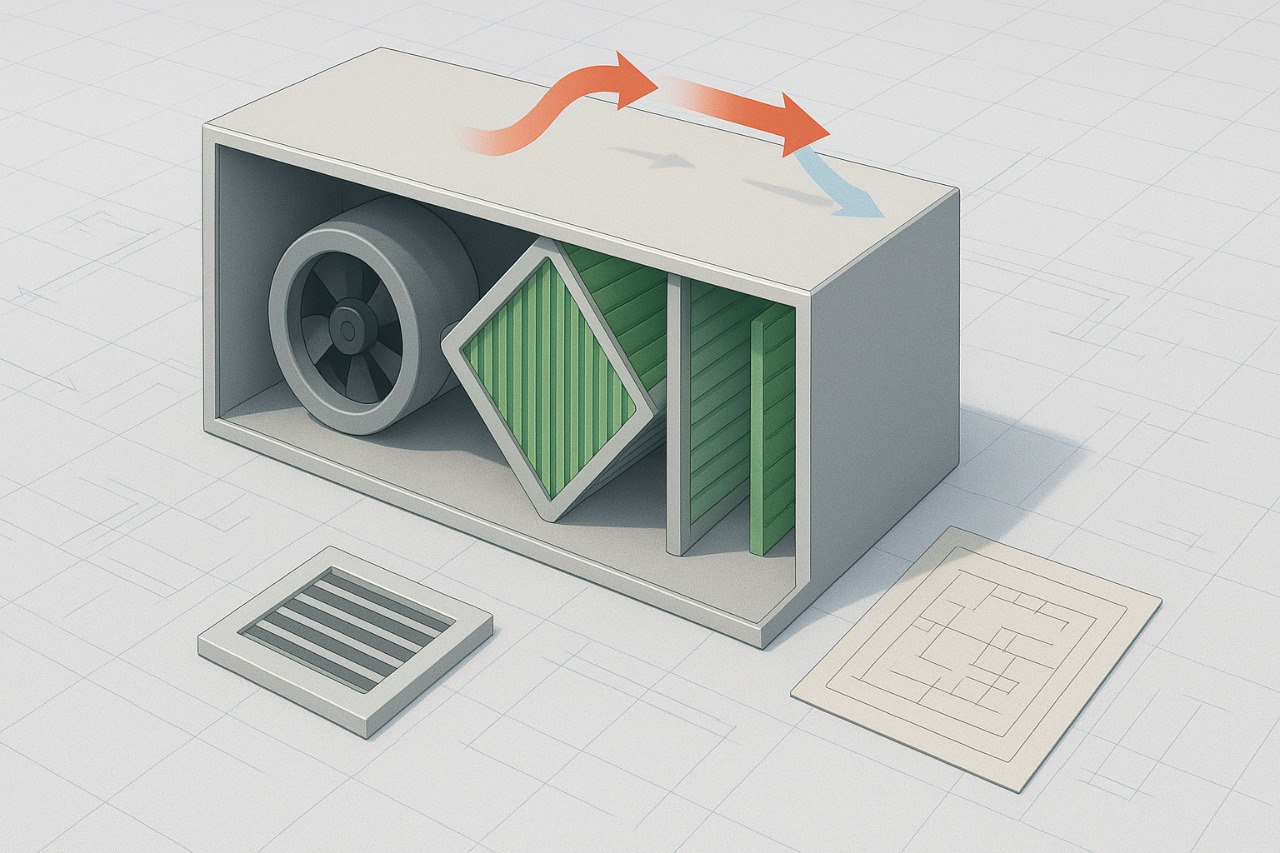

Устройство установки приточной вентиляции: основные узлы и их роль
Под аккуратным металлическим кожухом приточной установки скрывается целый мини-комплекс. Устройство установки приточной вентиляции можно представить как несколько логических блоков, каждый из которых решает свою задачу.
Корпус и тепло-/шумоизоляция
Корпус приточной установки обычно выполняют из оцинкованной стали или «сэндвич-панелей» с утеплителем внутри. Его задачи:
- защитить узлы от механических повреждений;
- обеспечить герметичность потока;
- снизить уровень шума за счёт внутренней звукоизоляции.
Если корпус сделан «из тоняка без утепления», установка будет не только шумнее, но и склонна к конденсату и потерям тепла.
Вентилятор — «сердце» приточной системы
В большинстве моделей применяются центробежные вентиляторы (реже — канальные). Они:
- создают напор, достаточный для работы с сетью воздуховодов;
- обеспечивают стабильный расход, даже если часть фильтра подзабита;
- в исполнении с EC-двигателями позволяют плавно регулировать обороты и экономить электроэнергию.
Именно характеристики вентилятора определяют, сможет ли установка обслужить одну комнату, целую квартиру или небольшой офис.
Фильтры — «лёгкие» приточной установки
Фильтры бывают разных классов и комплектаций, но логика одна:
- G3–G4 — грубая очистка (пух, крупная пыль, насекомые);
- F7 и выше — тонкая очистка (мелкая пыль, пыльца, значимая доля смога).
Фильтр стоит денег не только при покупке, но и при эксплуатации: его нужно менять или чистить по мере загрязнения, иначе растут потери давления, падает расход и возрастает нагрузка на вентилятор.
Нагреватель (калорифер) — климат-контроль потока
Калорифер может быть:
- электрическим — проще в подключении, актуален для небольших расходов;
- водяным — экономичнее в эксплуатации при больших объёмах воздуха, но требует врезки в систему отопления/теплоносителя.
У нагревателя обязательно есть защита от перегрева, а автоматика следит, чтобы температура воздуха на выходе соответствовала заданному значению и чтобы калорифер не работал «на закрытый поток».
Шумоглушитель — гарант тишины
Шумоглушитель — это вставка в канал с перфорированными стенками и звукопоглощающим материалом. Он снижает аэродинамический шум вентилятора и потока. Без него даже технически корректно подобранная установка будет заметно шуметь, особенно на высокой скорости.
Автоматика и управление — мозг системы
Современные установки почти всегда оснащаются системой автоматики:
- датчики температуры, иногда давления и состояния фильтра;
- контроллер или плата управления;
- настенный пульт или интеграция в «умный дом».
Автоматика отвечает за поддержание заданной температуры, включение и выключение нагревателя, защиту от перегрева, открытие и закрытие клапана, переключение скоростей и сценариев работы (день/ночь, усиленное проветривание). Фактически это то, что превращает «коробку с вентилятором» в умную систему приточной вентиляции.
Схема и варианты компоновки: как всё собрано внутри
Если смотреть по ходу движения воздуха, типичная схема приточной установки выглядит так:
- Воздухозаборная решётка
- Воздушный клапан
- Фильтр грубой очистки
- Фильтр тонкой очистки (при необходимости)
- Калорифер
- Вентилятор
- Шумоглушитель
- Сеть воздуховодов
- Приточные решётки
Все эти элементы «упакованы» в корпус в виде отдельных модулей или секций. В бытовых и малых коммерческих системах всё чаще используются моноблочные приточные установки, где фильтры, вентилятор, нагреватель и автоматика размещены в одном корпусе, а снаружи остаются только воздуховоды и решётки.
В более крупных объектах (коттеджи, офисные этажи) приточная установка может быть наборной: отдельные секции фильтрации, нагрева, вентилятора, глушителя ставятся последовательно в единую линию. Это облегчает сервис и позволяет гибко конфигурировать систему под требования проекта.
Отдельно стоит сказать о рекуператоре. В базовой чисто приточной схеме рекуператора нет: мы просто подогреваем воздух за счёт калорифера. Но в продвинутых системах приточку часто объединяют с вытяжкой в одну приточно-вытяжную установку, добавляя пластинчатый или роторный теплообменник. Тогда часть тепла (и иногда влаги) вытяжного воздуха передаётся приточному, снижая расходы на догрев. Для пользователя это — логичный шаг модернизации, когда простая приточка уже не устраивает по энергозатратам.
На что влияет устройство и работа установки: практический взгляд
- Качество фильтрации влияет не только на здоровье, но и на бытовую пыль: хорошая фильтрация заметно снижает частоту «генеральных уборок» и помогает аллергикам легче переносить сезон пыльцы.
- Мощность и тип вентилятора определяют, можно ли развести воздуховоды по всей квартире или это будет только «одна комнатная с приточкой». При недостаточном напоре установка не вытянет сеть воздуховодов — и вы получите красивые решётки без реальной производительности.
- Наличие и тип калорифера отвечают за ощущение комфорта зимой. Без подогрева поток будет казаться сквозняком, даже если по температуре в комнате всё нормально.
- Качество шумоизоляции корпуса и наличие глушителей — это разница между «тихо дышит где-то в фоне» и «гудит, как самолёт на взлёте». Правильная компоновка и материалы корпуса часто важнее «волшебного сверхтихого вентилятора» из рекламы.
- Уровень автоматики определяет удобство: от простого переключения скоростей до автоматической работы по датчику CO₂/времени/сценариям. Чем умнее автоматика, тем меньше вы вспоминаете, что система вообще есть — она просто делает воздух комфортным.
Именно поэтому при выборе модели важно смотреть не только на «м³/ч и цену», но и на то, как организована работа приточных установок внутри: какие фильтры стоят, есть ли нормальный калорифер и шумоизоляция, насколько серьёзно реализована автоматика.
FAQ: коротко о главном
1. Чем приточная установка отличается от обычной форточки или бризера?
Форточка даёт неконтролируемый приток: сколько и какого воздуха зайдёт — решает погода. Бризер — точечное устройство для одной комнаты. Полноценная приточная установка — это система с фильтрацией, подогревом, шумоглушением и разводкой по нескольким помещениям. Она способна обеспечивать нормативный воздухообмен во всей квартире или доме, а не только «под окном».
2. Обязательно ли в приточной установке нужен калорифер?
Если вы живёте там, где зимой «ниже нуля» — по факту да. Без калорифера система будет подавать в помещение холодный воздух, создавая дискомфорт и риск переохлаждения людей и конструкций. Нагреватель — это не роскошь, а базовый элемент для круглогодичной эксплуатации.
3. Что будет, если не менять фильтры вовремя?
Сначала падает расход воздуха: вентилятор «упирается» в забитый фильтр, растёт сопротивление. Затем повышается шум и нагрузка на двигатель, увеличиваются энергозатраты. В крайнем случае фильтр может деформироваться и пропускать грязь дальше по системе. Регулярная замена — часть нормальной эксплуатации, а не «навязанная услуга».
4. Можно ли добавить рекуператор к уже существующей приточной установке?
Иногда — да, если позволяет конструкция и есть место для установки дополнительного блока. Но чаще для рекуперации проектируют единую приточно-вытяжную установку с интегрированным теплообменником. В любом случае вопрос лучше обсуждать с инженером: иногда разумнее заменить систему целиком, чем пытаться «пристегнуть» рекуператор к неподготовленной схеме.
5. Насколько сложна установка приточной системы в готовой квартире?
Технически возможно, но чем позже вы вспоминаете про вентиляцию, тем больше компромиссов: открытые короба, опускание потолков, ограничения по трассам. Идеальный момент для закладки приточной системы — этап ремонта или строительства, когда можно учесть воздуховоды в проекте и красиво спрятать всё «железо».
Современная приточная установка — это не вентилятор в коробке, а компактный климатический комплекс: фильтры, калорифер, вентилятор, шумоглушитель и автоматика, собранные в продуманную схему. От того, как устроена и как работает приточная установка, напрямую зависят качество воздуха, уровень шума и ваши счета за отопление и электричество.
