Датчики параметров воздуха: CO₂, температура и давление
Любая система автоматики начинается с датчиков. Именно они являются «органами чувств» вентиляционной установки и передают контроллеру информацию о состоянии воздуха. Самыми распространёнными являются датчики температуры, CO₂ и давления. Они позволяют системе оценивать качество воздуха и корректировать режим работы оборудования.
Используются для контроля приточного воздуха и защиты оборудования. Работают в диапазоне от –30 до +50°C, позволяя точно контролировать нагрев и предотвращать перегрев калорифера.
Отвечают за оценку качества воздуха в помещении. Когда концентрация углекислого газа превышает установленный порог (обычно 800–1000 ppm), система автоматически увеличивает производительность вентиляции.
Измеряет перепад давления на фильтрах и теплообменниках, контролирует их загрязнение. Точность измерений около ±3%.
Центральный контроллер и шкаф автоматики
Если датчики собирают информацию, то контроллер вентиляции является мозгом всей системы. Именно он анализирует данные, принимает решения и управляет оборудованием. В современных системах используется программируемый логический контроллер (ПЛК), позволяющий создавать сложные алгоритмы управления, адаптированные под конкретный объект.
Контроллер получает данные от датчиков и запускает алгоритмы регулирования (чаще всего PI-регулирование). Например, если температура приточного воздуха ниже заданной, контроллер увеличивает мощность калорифера.
Современные контроллеры поддерживают интеграцию с различными системами автоматизации:
- подключение через Modbus или BACnet
- удалённый доступ через Wi-Fi или Ethernet
- интеграция с системами «умного дома» (например, Яндекс Алиса)
Все электронные компоненты размещаются в шкафу автоматики, который обеспечивает питание, защиту оборудования и удобство обслуживания. Для сложных объектов рекомендуем использовать электрические ПВУ со встроенной автоматикой.
Исполнительные устройства: приводы и частотные преобразователи
После того как контроллер принял решение, необходимо выполнить физическое действие. За это отвечают исполнительные устройства.
Регулируют поток воздуха, автоматически перекрывают каналы. Стандартные приводы работают от 24 В, время срабатывания 3–10 секунд, что обеспечивает плавное изменение положения без гидравлических ударов и шумов.
ЧП регулируют скорость вращения двигателя. В современных установках часто используются EC-вентиляторы с управлением сигналом PWM 0–100% – это обеспечивает точную настройку расхода воздуха и значительно снижает энергопотребление. Благодаря частотному регулированию вентиляция работает только на той мощности, которая действительно необходима в данный момент.
Локальные регуляторы: термостаты и гигростаты
Помимо центрального контроллера, в системе могут использоваться локальные регуляторы. Их задача — контролировать отдельные параметры и обеспечивать дополнительную защиту оборудования.
Предотвращает замерзание теплообменника и повреждение оборудования. Например, если температура падает ниже +5°C, термостат автоматически отключает вентилятор и включает нагрев.
Измеряет влажность воздуха, используется в системах вентиляции с рекуперацией или увлажнением. Также применяется энтальпийный контроль рекуператора, который регулирует работу теплообменника в зависимости от температуры и влажности воздуха.
Такие устройства повышают надёжность системы и помогают поддерживать стабильный микроклимат.
Интерфейсы управления: панели, приложения и BMS
Даже самая сложная автоматика должна быть удобной в управлении. Поэтому современные системы вентиляции оснащаются различными интерфейсами.
- Сенсорная панель управления (часто IP54) – устанавливается на стене или на корпусе установки, позволяет менять режимы работы.
- Мобильные приложения и веб-интерфейсы – управление со смартфона или компьютера. Некоторые производители внедряют даже Telegram-ботов.
- Интеграция с BMS/SCADA – для крупных объектов объединяет вентиляцию, отопление, освещение и безопасность в единую систему управления зданием.
Производство вентиляционных установок позволяет адаптировать интерфейсы под конкретные требования заказчика.

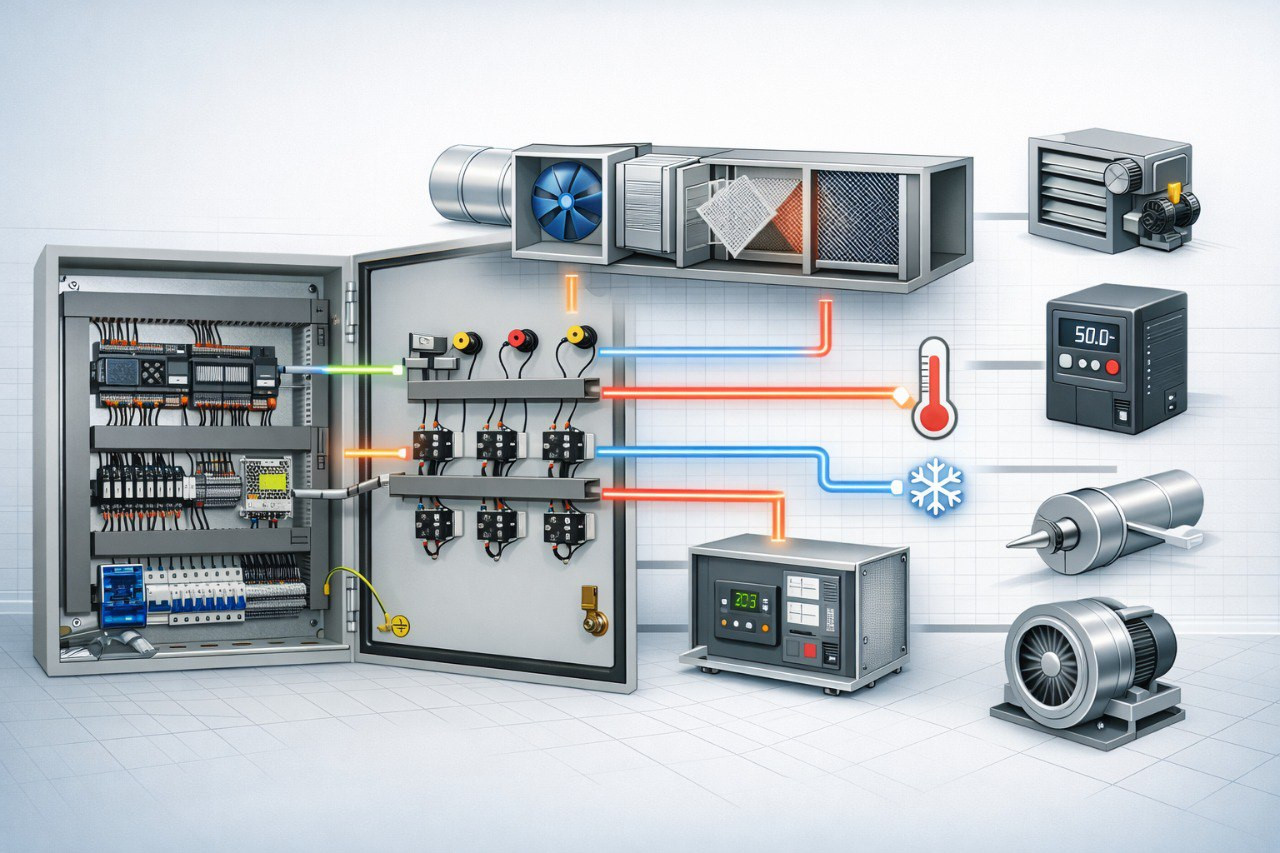

Схема работы автоматики: от датчика до привода
Работа автоматики вентиляции построена по простой, но эффективной логике: датчик → контроллер → исполнительное устройство.
Представим типичную ситуацию в офисном помещении. Когда уровень CO₂ превышает 800 ppm, датчик фиксирует изменение и передаёт сигнал контроллеру. Контроллер анализирует данные и увеличивает скорость вентилятора через частотный преобразователь. Например, система может перейти на режим 80% мощности, чтобы быстрее снизить концентрацию углекислого газа. Одновременно информация о событии отправляется в мобильное приложение или систему диспетчеризации.
Таким образом, автоматика позволяет вентиляции реагировать на изменения условий в реальном времени, обеспечивая комфортный микроклимат и минимальное энергопотребление.
Частые вопросы об автоматике приточной вентиляции
Какие датчики обязательно должны быть в приточной установке?
Минимальный набор: датчик температуры приточного воздуха (для управления калорифером), датчик перепада давления на фильтре (для контроля загрязнения) и датчик CO₂ в помещении (для управления производительностью по качеству воздуха). Для систем с рекуператором также полезен датчик температуры вытяжки и влажности.
Можно ли управлять приточной вентиляцией через смартфон?
Да, большинство современных контроллеров имеют модули Wi-Fi или Ethernet, что позволяет подключаться через мобильное приложение или веб-интерфейс. Некоторые производители предлагают готовые решения с удалённым доступом и push-уведомлениями.
Что такое частотный преобразователь и зачем он нужен?
Частотный преобразователь (ЧП) управляет скоростью вращения вентилятора, изменяя частоту питающего напряжения. Он позволяет плавно регулировать производительность системы в зависимости от реальной потребности, что экономит электроэнергию и снижает уровень шума.
Как автоматика защищает оборудование от замерзания зимой?
Используется термостат защиты калорифера, который контролирует температуру теплоносителя или обратного воздуха. При падении температуры ниже критической (+5°C) автоматика отключает приточный вентилятор, полностью открывает трёхходовой клапан и включает насос рециркуляции, чтобы прогреть теплообменник.
Что такое BMS и как вентиляция интегрируется в неё?
BMS (Building Management System) – это система управления зданием, объединяющая все инженерные системы: отопление, вентиляцию, освещение, безопасность. Вентиляционные контроллеры с поддержкой протоколов Modbus, BACnet или LonWorks могут обмениваться данными с BMS, передавая параметры и принимая команды из единого диспетчерского центра.
Как часто нужно обслуживать автоматику вентиляции?
Рекомендуется раз в год проводить профилактический осмотр: проверять работоспособность датчиков, чистоту контактов, обновлять прошивку контроллера. Также важно следить за показаниями датчиков перепада давления – они сигнализируют о необходимости замены фильтров.
Грамотно спроектированная автоматика приточной вентиляции – это гарантия комфортного микроклимата, энергоэффективности и долговечности оборудования. Современные системы позволяют гибко управлять параметрами воздуха и интегрироваться в любую инфраструктуру здания.
Не оставляйте управление микроклиматом на волю случая – выбирайте автоматику с умом.
