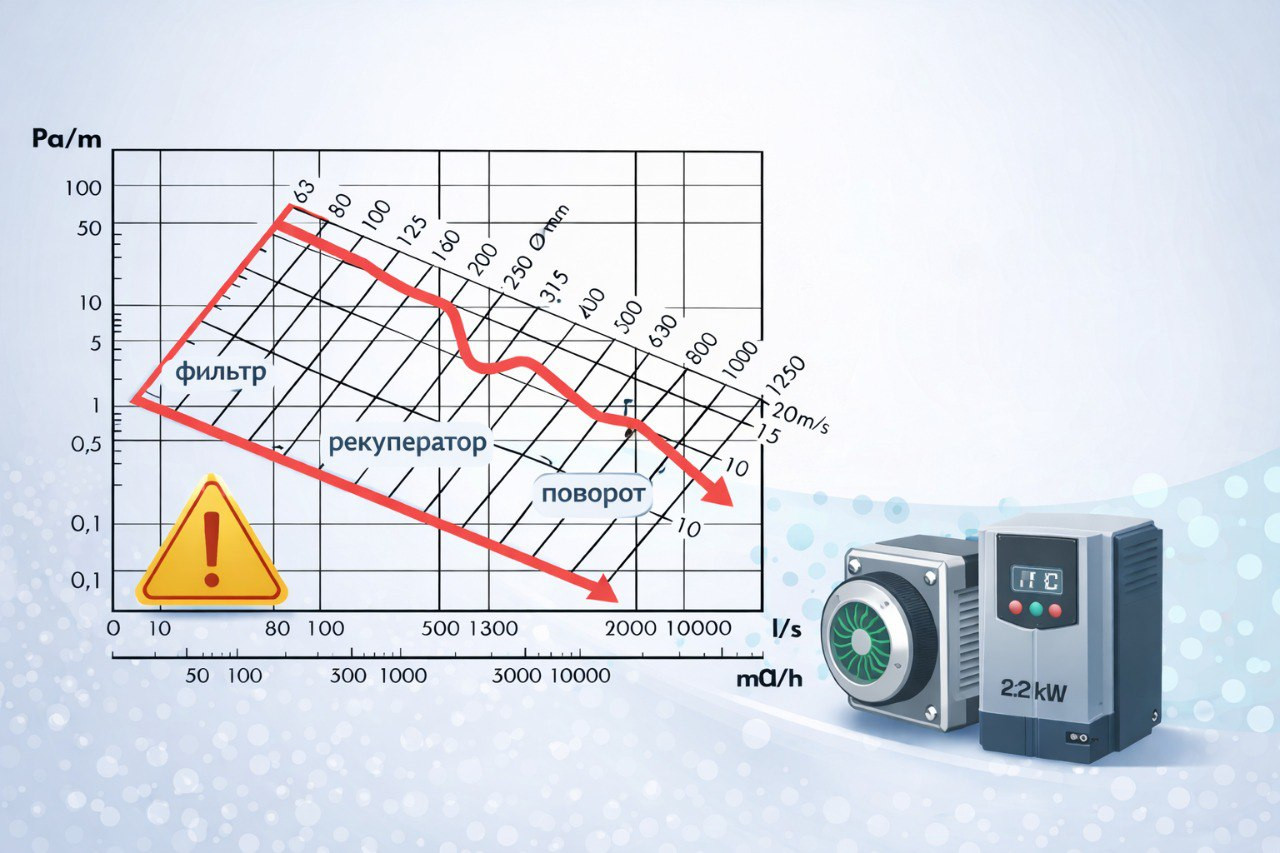

Что такое аэродинамический расчёт ПВУ и зачем он нужен
Аэродинамический расчёт — это определение суммарных потерь давления в воздуховодах и элементах вентиляционной системы при заданном расходе воздуха. Фактически расчёт показывает, какое давление должен создавать вентилятор, чтобы обеспечить требуемый расход воздуха (м³/ч) на всех участках трассы.
Правильно выполненный расчёт позволяет:
Точные параметры гарантируют, что оборудование будет работать в оптимальной зоне.
Воздух дойдёт до всех помещений с нужным расходом.
Отсутствие избыточного давления экономит электроэнергию.
Слишком высокое давление — частая причина аэродинамического шума.
Для сложных объектов мы рекомендуем использовать электрические ПВУ Avimi с уже рассчитанными характеристиками.
Коэффициенты сопротивления: повороты, фильтры и диффузоры
Воздушный поток в вентиляционной системе постоянно встречает препятствия. Любой элемент — фильтр, решётка, поворот воздуховода — создаёт аэродинамическое сопротивление. Для расчётов используются специальные коэффициенты местного сопротивления ζ (дзета). Они показывают, насколько сильно элемент снижает давление потока. Чем больше значение коэффициента, тем больше энергии требуется вентилятору для перемещения воздуха.
Типовые значения сопротивления элементов
| Элемент системы | Коэффициент ζ | Особенности |
|---|---|---|
| Поворот воздуховода 90° | 0.25–0.40 | зависит от радиуса изгиба |
| Диффузор | 0.10–0.20 | зависит от типа распределителя |
| Фильтр G4 | 1.5–2.0 | увеличивается по мере загрязнения |
Самое большое сопротивление обычно создают фильтры и теплообменники. Например, фильтр грубой очистки G4 может давать потери давления до 200 Па уже через несколько месяцев эксплуатации. Также серьёзное влияние оказывают повороты воздуховодов: чем меньше радиус изгиба, тем выше сопротивление. Поэтому грамотное проектирование трассы старается минимизировать количество поворотов и сужений.
Суммирование потерь давления по всей трассе
После определения сопротивления каждого элемента выполняется суммирование всех потерь давления в системе. Общая формула аэродинамического расчёта выглядит следующим образом:
ΔPобщ = ΔPфильтр + ΔPрекуператор + ΔPповороты + ΔPдиффузоры
Рассмотрим простой пример. Допустим, система вентиляции включает:
- фильтр — 250 Па
- рекуператор — 150 Па
- повороты воздуховодов — 100 Па
- диффузоры — 50 Па
Тогда суммарные потери давления составят: ΔPобщ = 250 + 150 + 100 + 50 = 550 Па. Это означает, что вентилятор должен обеспечивать не менее 550 Па статического давления, чтобы система работала стабильно. Однако на практике всегда закладывается дополнительный запас давления, поскольку фильтры со временем загрязняются.
Важно: При использовании приточно-вытяжных установок с рекуперацией необходимо учитывать сопротивление самого теплообменника — оно может достигать 200–300 Па.
Подбор вентилятора и частотного преобразователя по графику
Когда известны расход воздуха и требуемое давление, можно переходить к подбору вентилятора и частотного преобразователя (ЧП). Для этого используется график работы вентилятора — так называемая характеристика “производительность-давление”. На графике отмечается точка, соответствующая расчётным параметрам системы. Например, расход воздуха — 500 м³/ч, необходимое давление — 600 Па. Эта точка должна находиться в рабочей зоне вентилятора.
После выбора вентилятора подбирается частотный преобразователь, который управляет скоростью вращения двигателя. Инженерное правило: оборудование выбирается с запасом примерно 20%. То есть для системы 500 м³/ч, 600 Па подходит вентилятор с мощностью двигателя около 2.2 кВт. Такой запас позволяет компенсировать загрязнение фильтров, дополнительные сопротивления и возможные изменения конфигурации системы.
Профессиональный подход: На производстве Avimi все установки проходят аэродинамические испытания, что гарантирует соответствие заявленных характеристик реальным.
Правильный аэродинамический расчёт ПВУ позволяет достичь оптимального баланса между производительностью, уровнем шума и энергопотреблением. Именно поэтому грамотный проект вентиляции всегда начинается с расчёта потерь давления по всей трассе воздуховодов.
Частые вопросы об аэродинамическом расчёте ПВУ
Какие элементы создают наибольшее сопротивление в системе?
Как правило, максимальные потери давления приходятся на фильтры (особенно по мере загрязнения) и теплообменники/рекуператоры. Также существенное влияние могут оказывать повороты воздуховодов и шумоглушители.
Какой запас давления нужно закладывать при подборе вентилятора?
Рекомендуемый запас составляет 15–20%. Это компенсирует загрязнение фильтров, неточности монтажа и возможное увеличение сопротивления со временем.
Как часто нужно пересчитывать аэродинамику системы?
На этапе проектирования расчёт выполняется один раз. Однако при изменении конфигурации воздуховодов, замене фильтров на более плотные или модернизации оборудования рекомендуется выполнить поверочный расчёт.
Можно ли обойтись без аэродинамического расчёта для небольшого объекта?
Для простых систем с короткими воздуховодами иногда используют приближённые методы, но даже в этом случае риск ошибки остаётся. Для гарантированного результата мы рекомендуем выполнять расчёт или обращаться к специалистам.
Что делать, если фактическое сопротивление оказалось выше расчётного?
Если вентилятор не выходит на рабочую точку, можно увеличить скорость вращения (если есть частотный регулятор) или заменить фильтры. В критических случаях потребуется замена вентилятора на более мощный.
Какие программы используют для аэродинамического расчёта?
Профессионалы применяют специализированное ПО: MagiCAD, Ventmaster, а также онлайн-калькуляторы. Наши инженеры используют проверенные методики, соответствующие СП 60.13330.2020.
Грамотный аэродинамический расчёт — основа эффективной и долговечной работы вентиляции. Ошибки на этом этапе приводят к недостаточному воздухообмену, шуму и перерасходу энергии.
